翻页器的说明书以及简单的介绍

测试的设备为ipad和安卓平板（包括安卓电纸书）

特殊的阅读设备主要是封闭系统的电纸书阅读器以及不是标准内置音量翻页的阅读软件

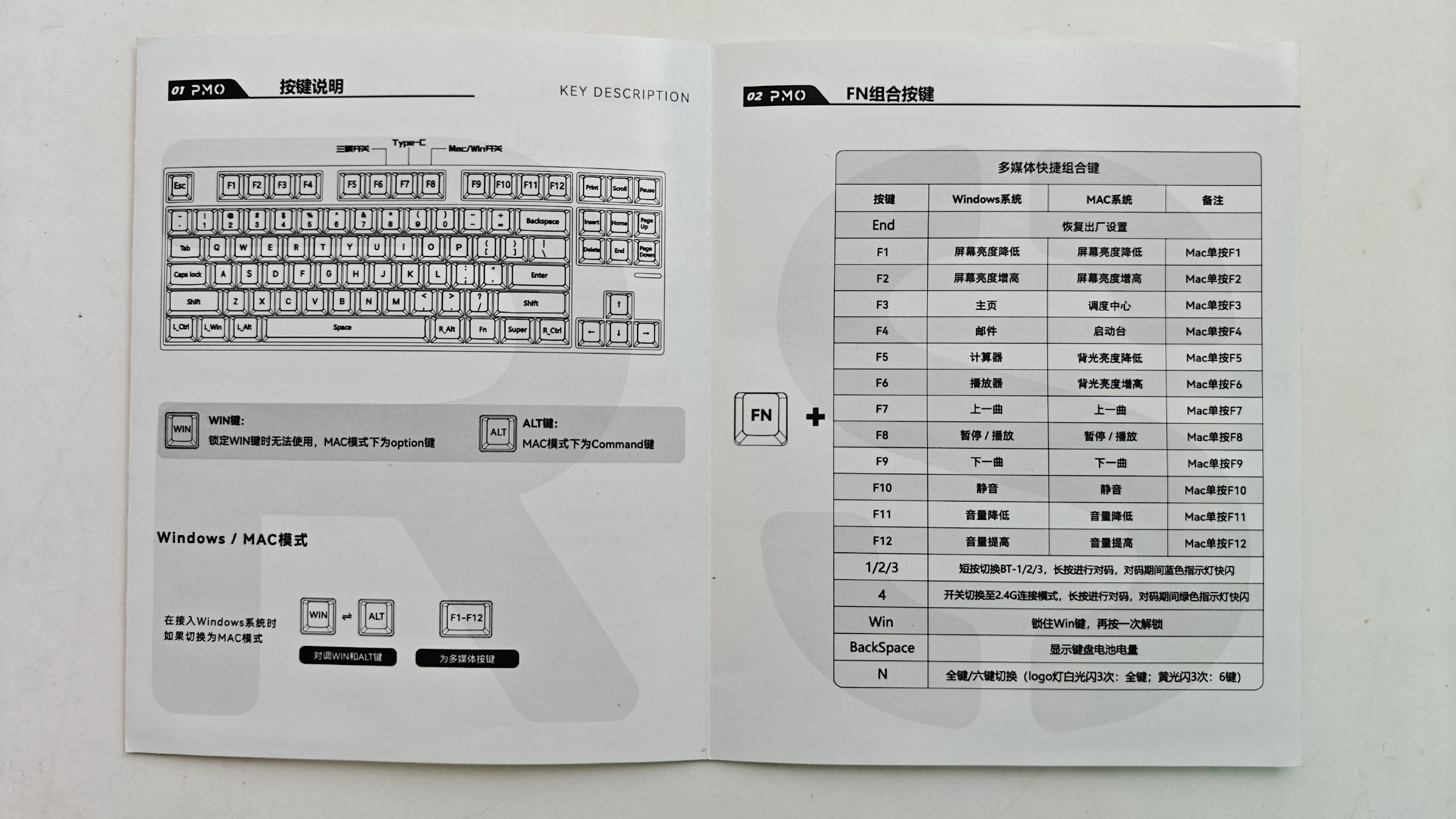

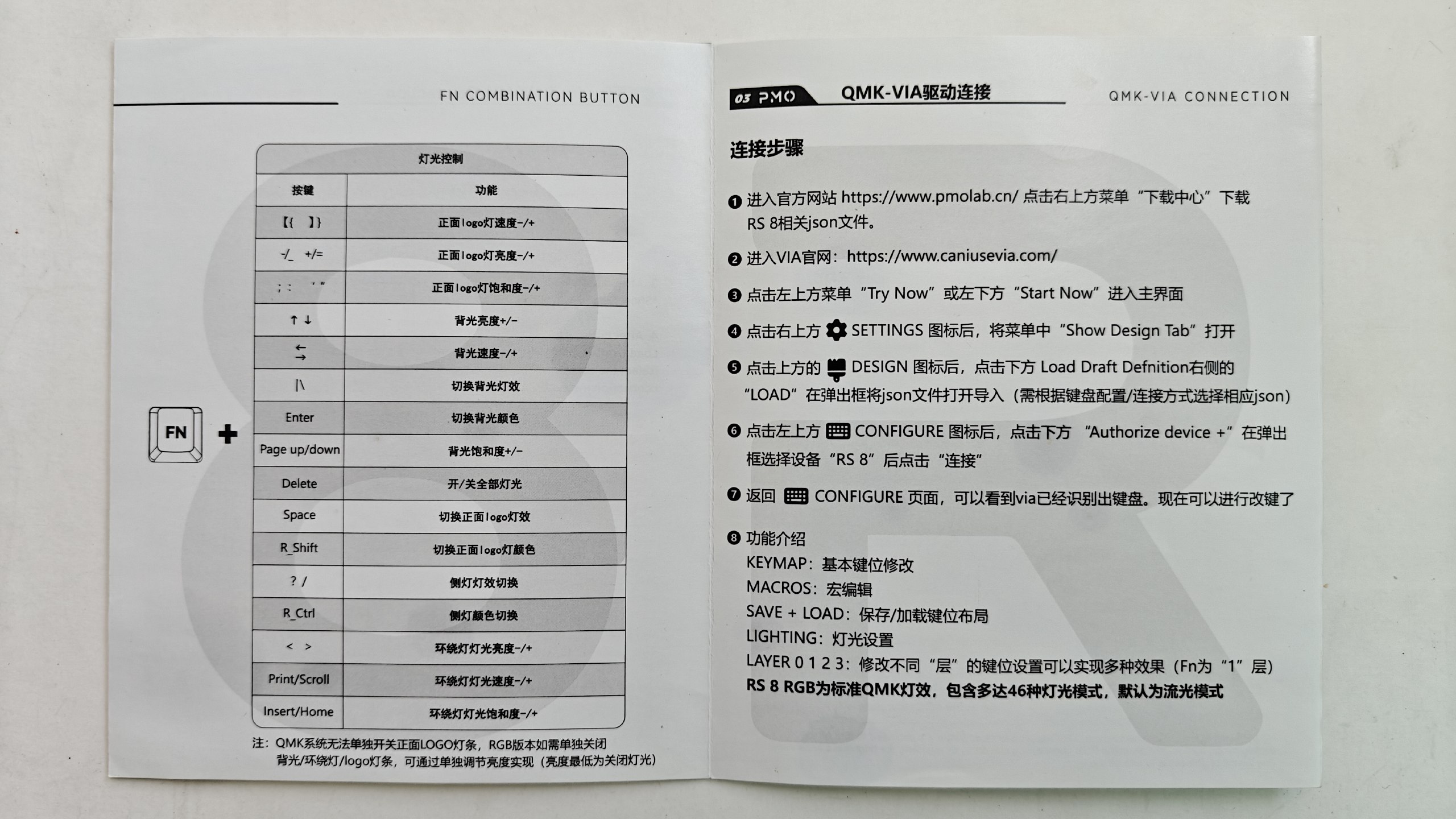

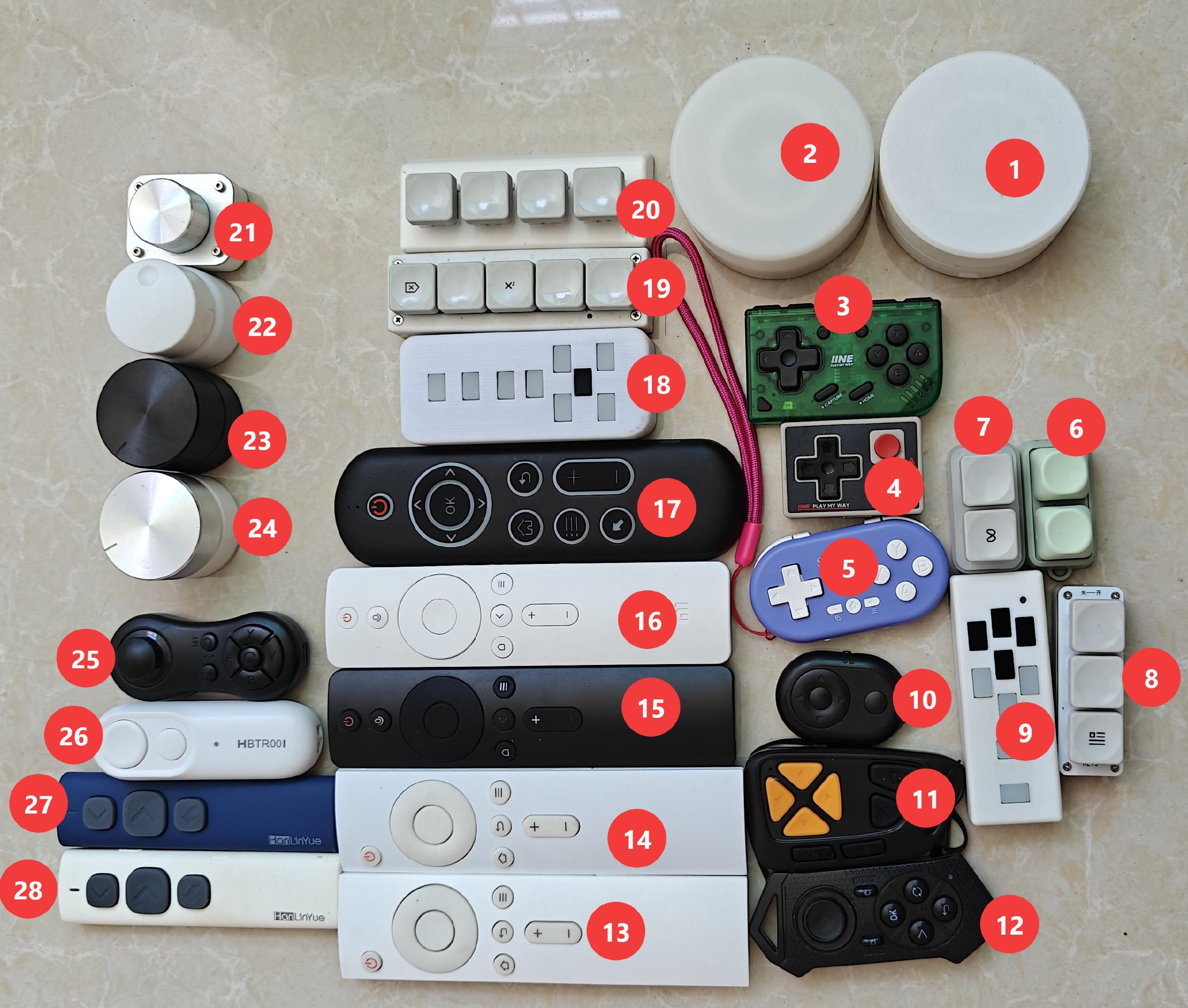

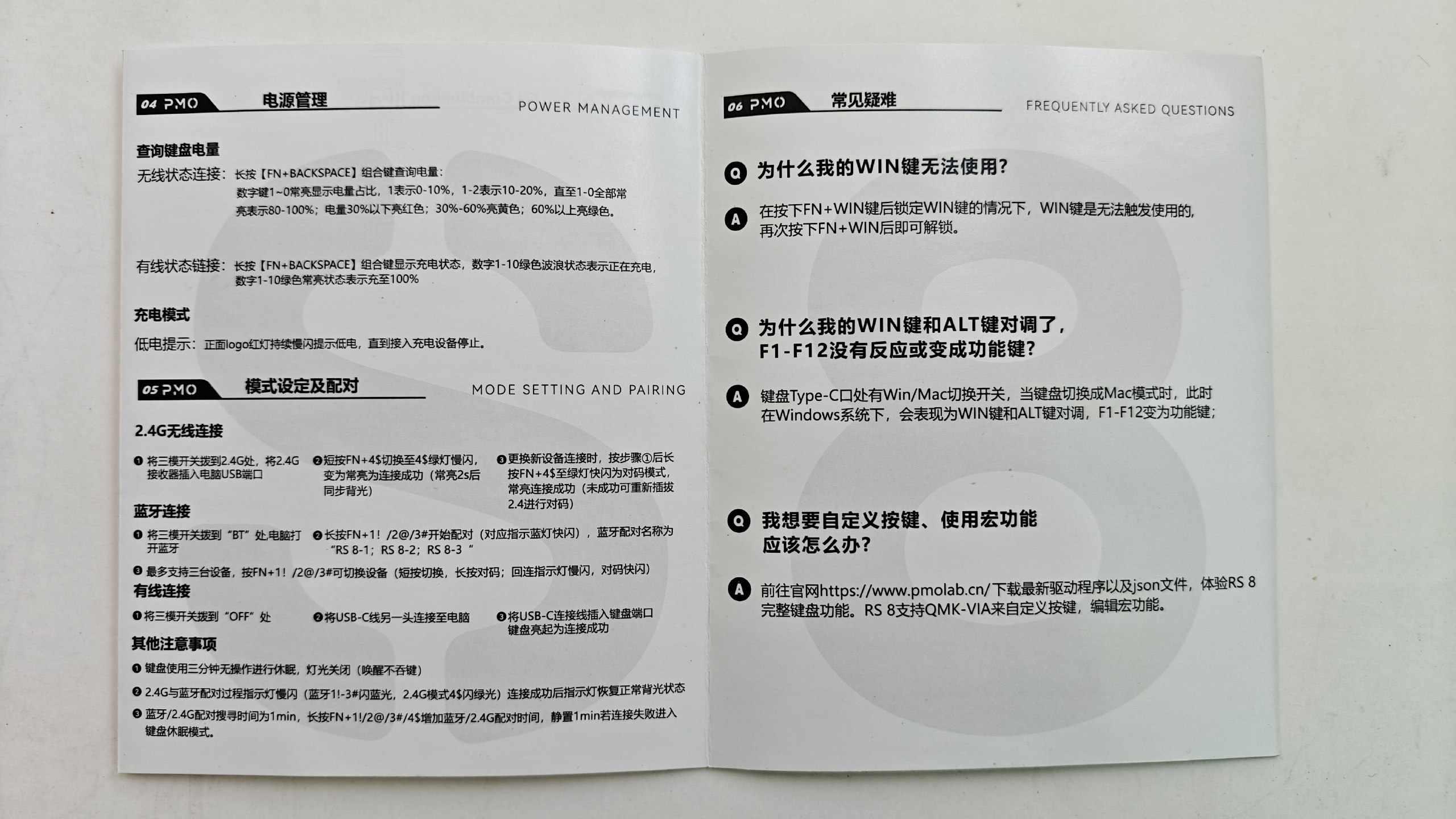

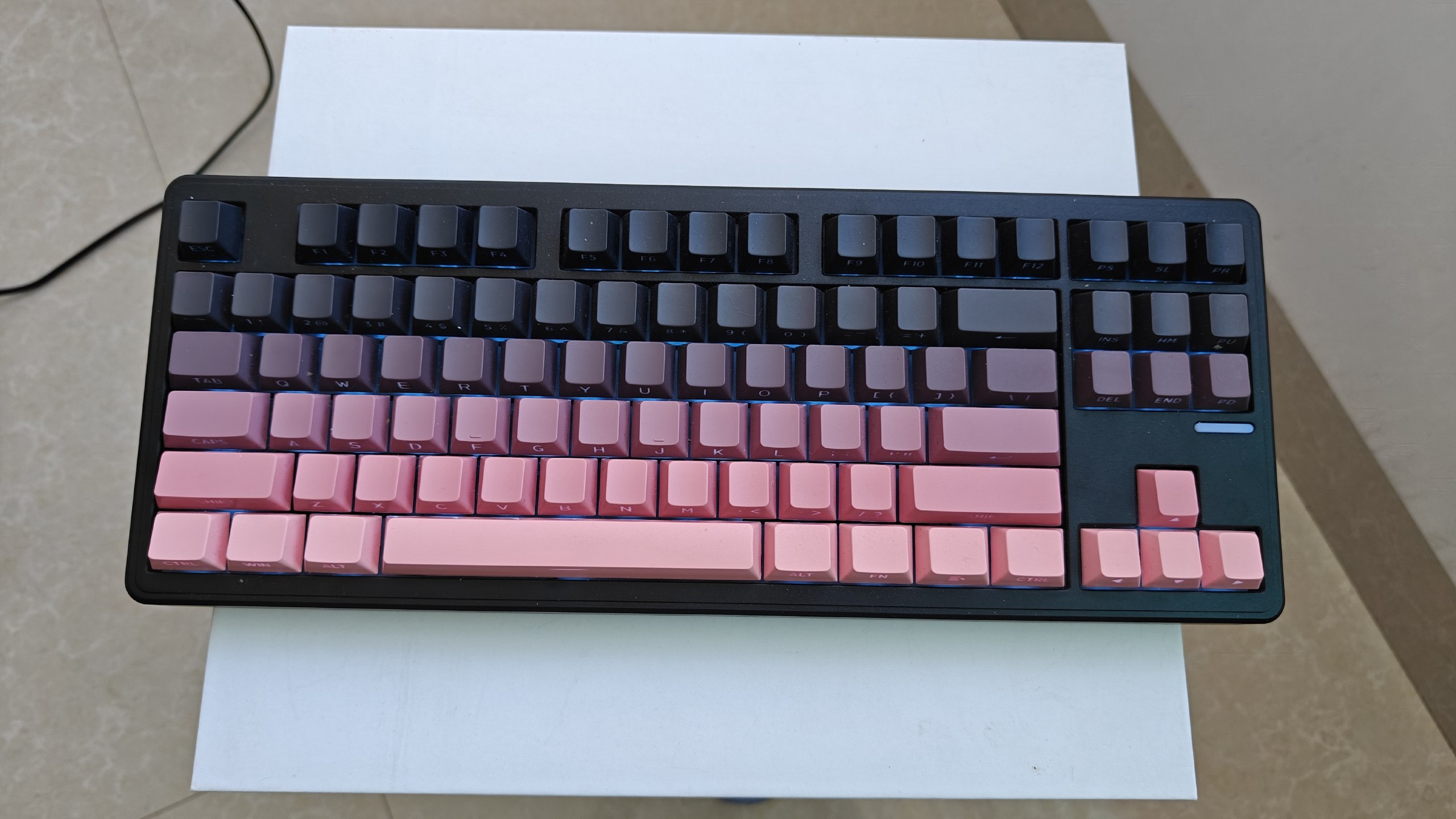

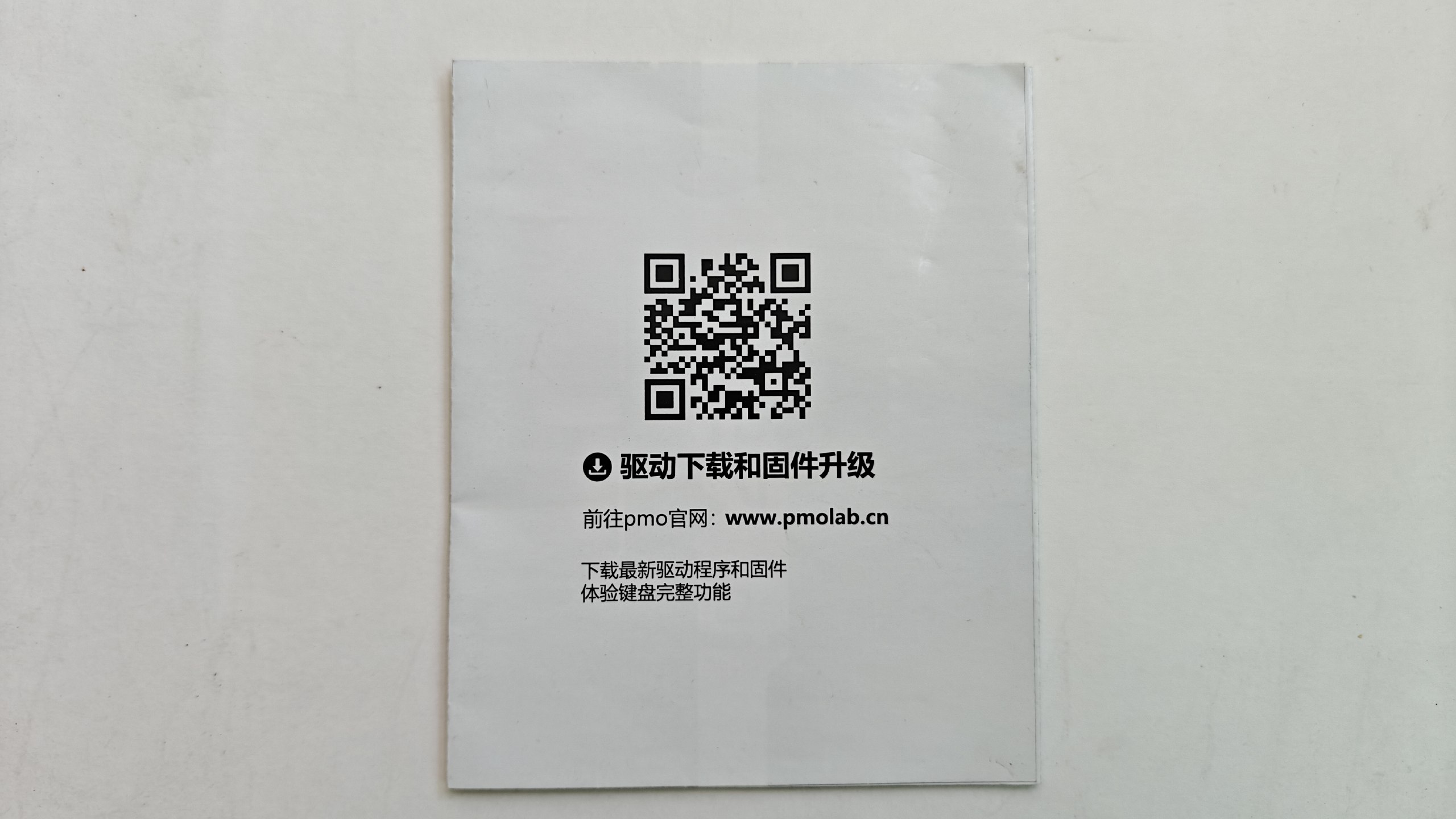

0 PMO RSV2客制化机械黑莓粉渐变侧刻TTC霜语轴8000毫安

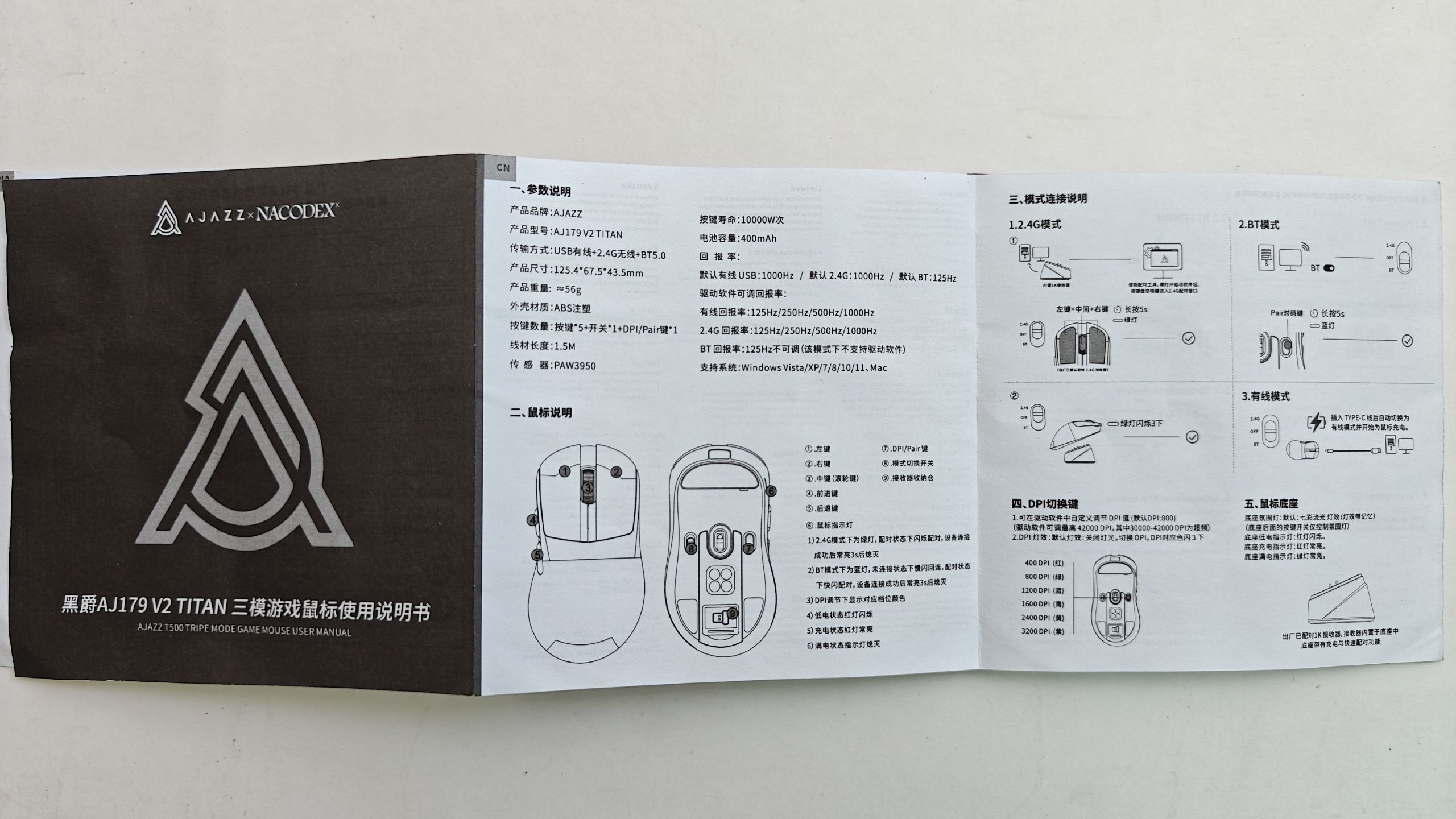

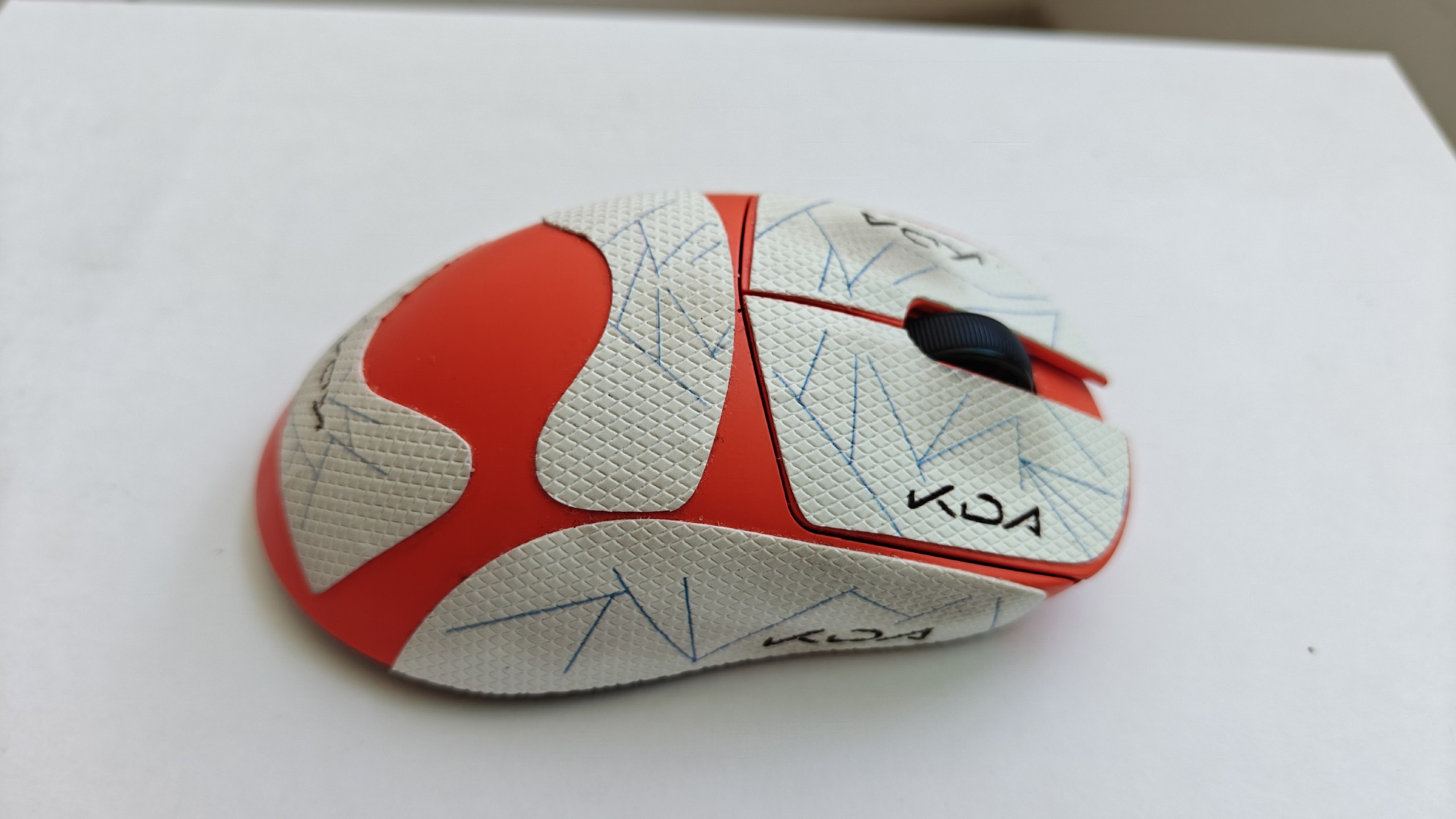

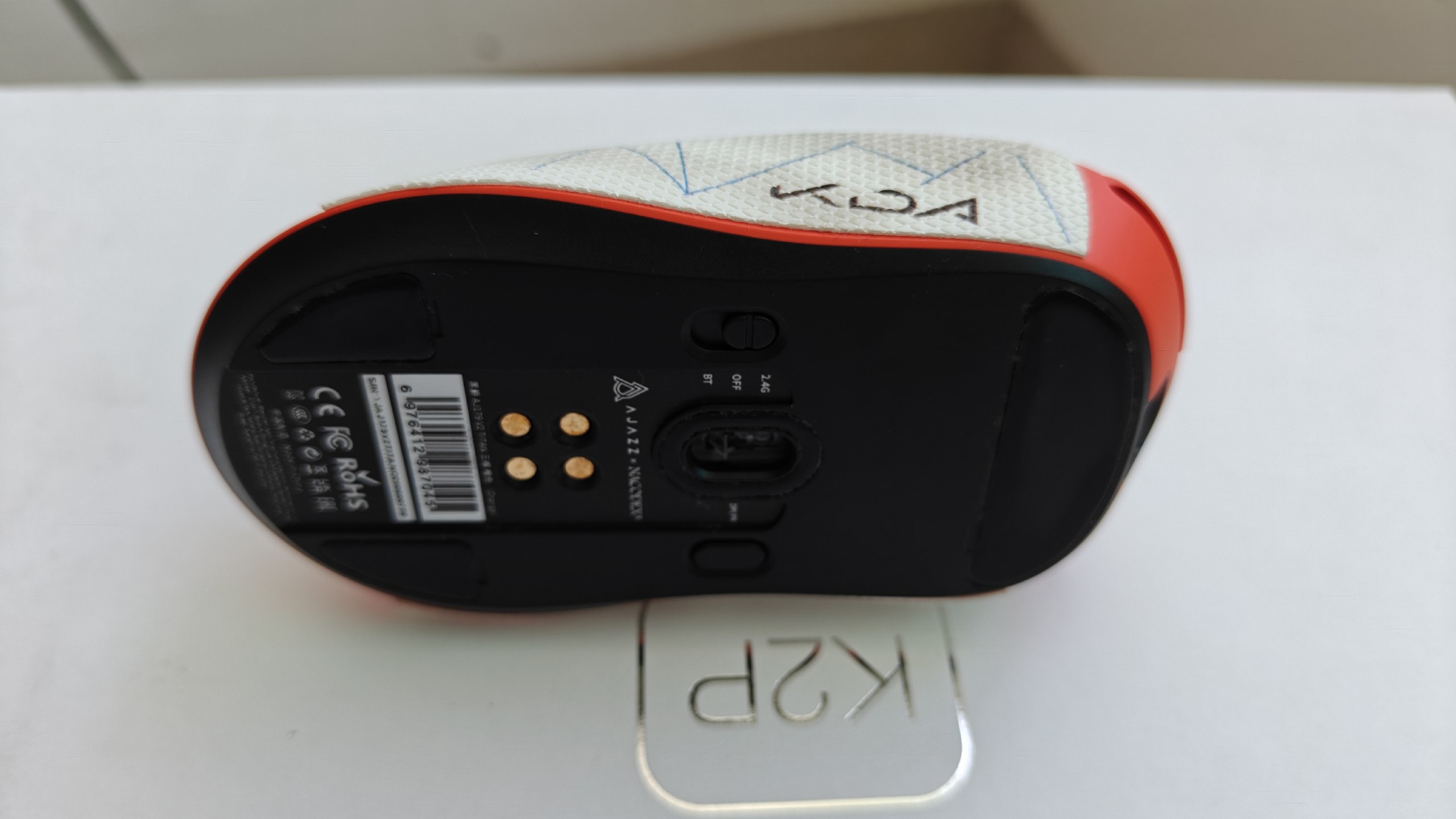

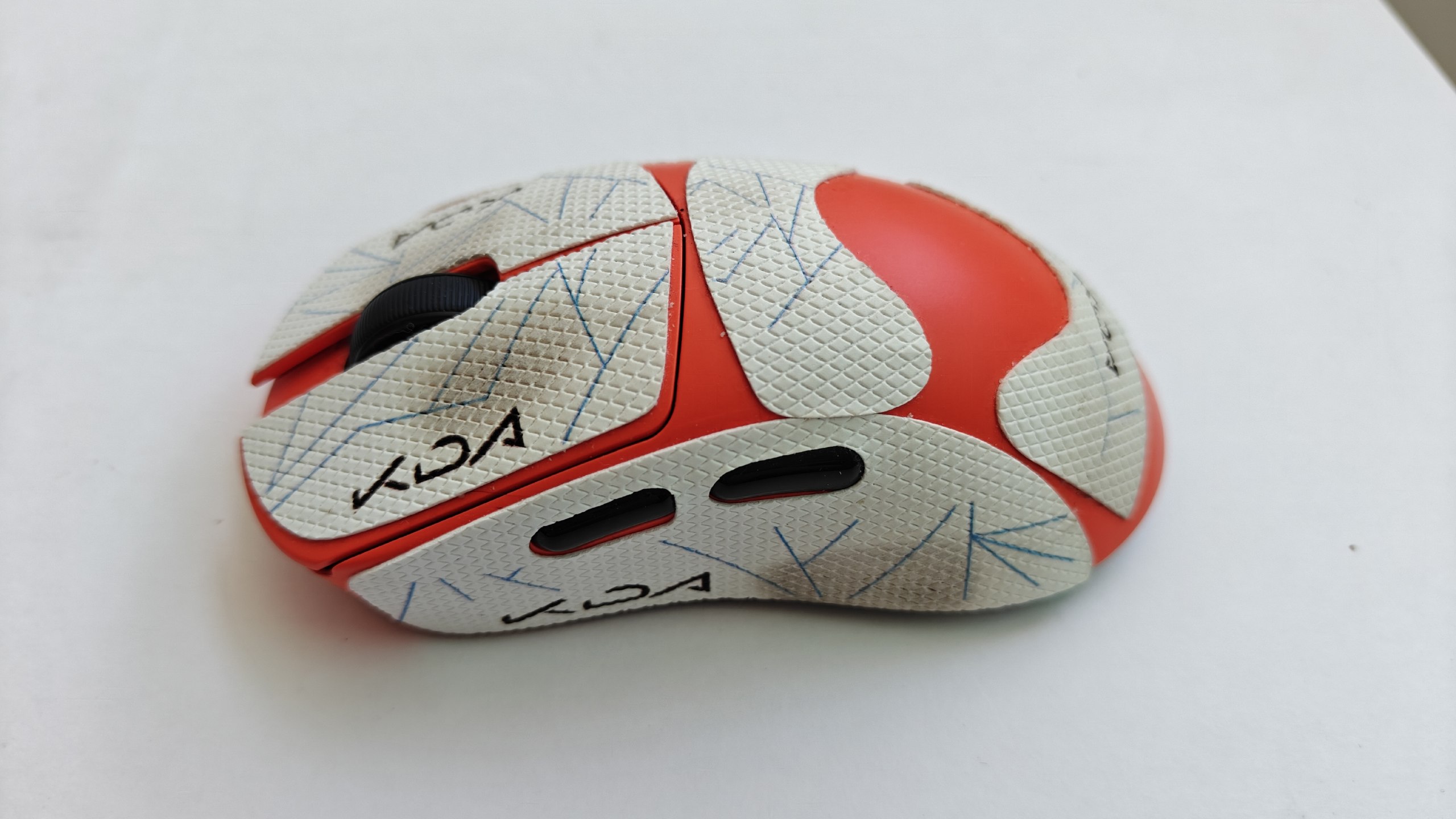

0 黑爵AJ179 V2 TITAN三模游戏鼠标

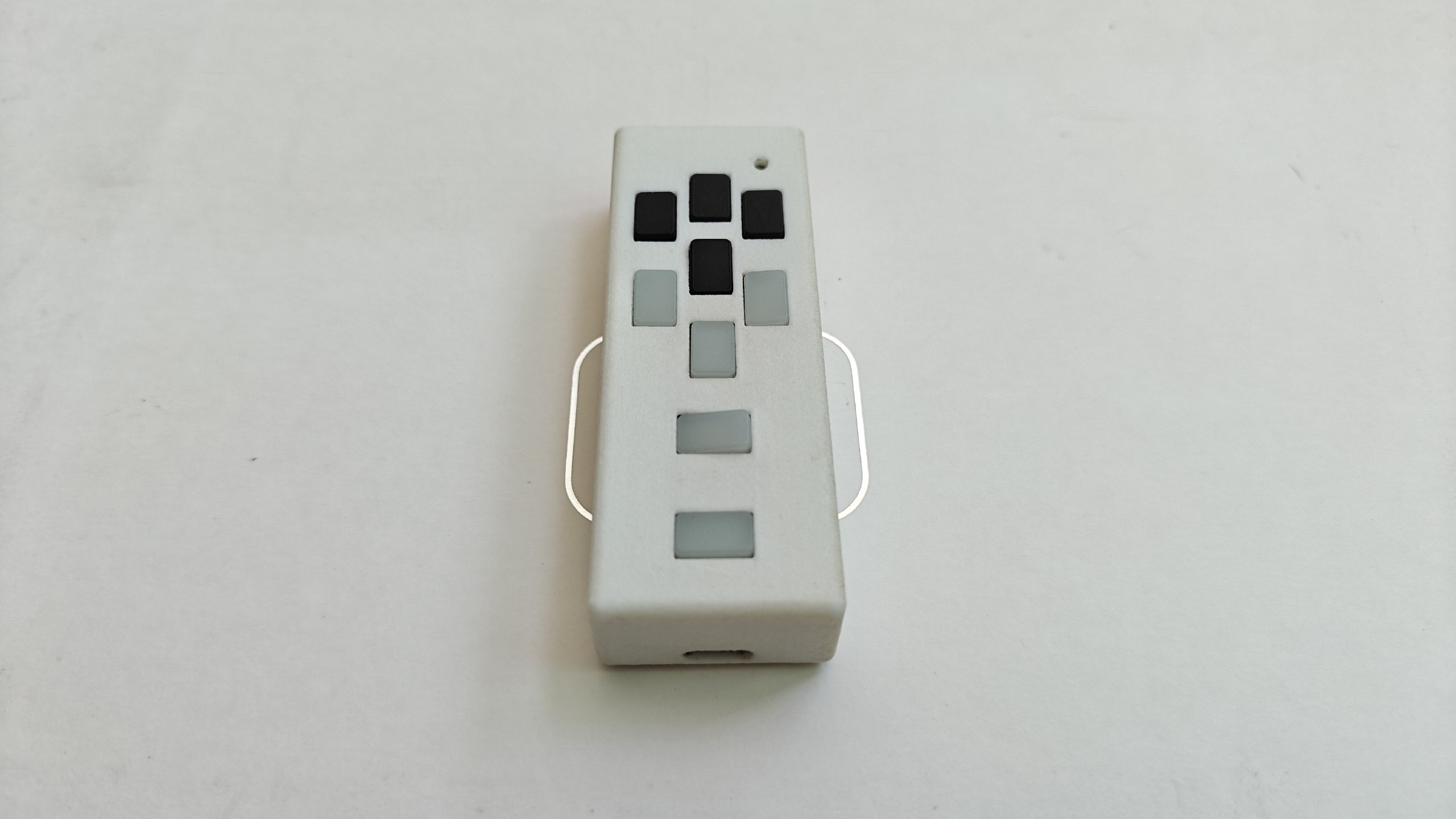

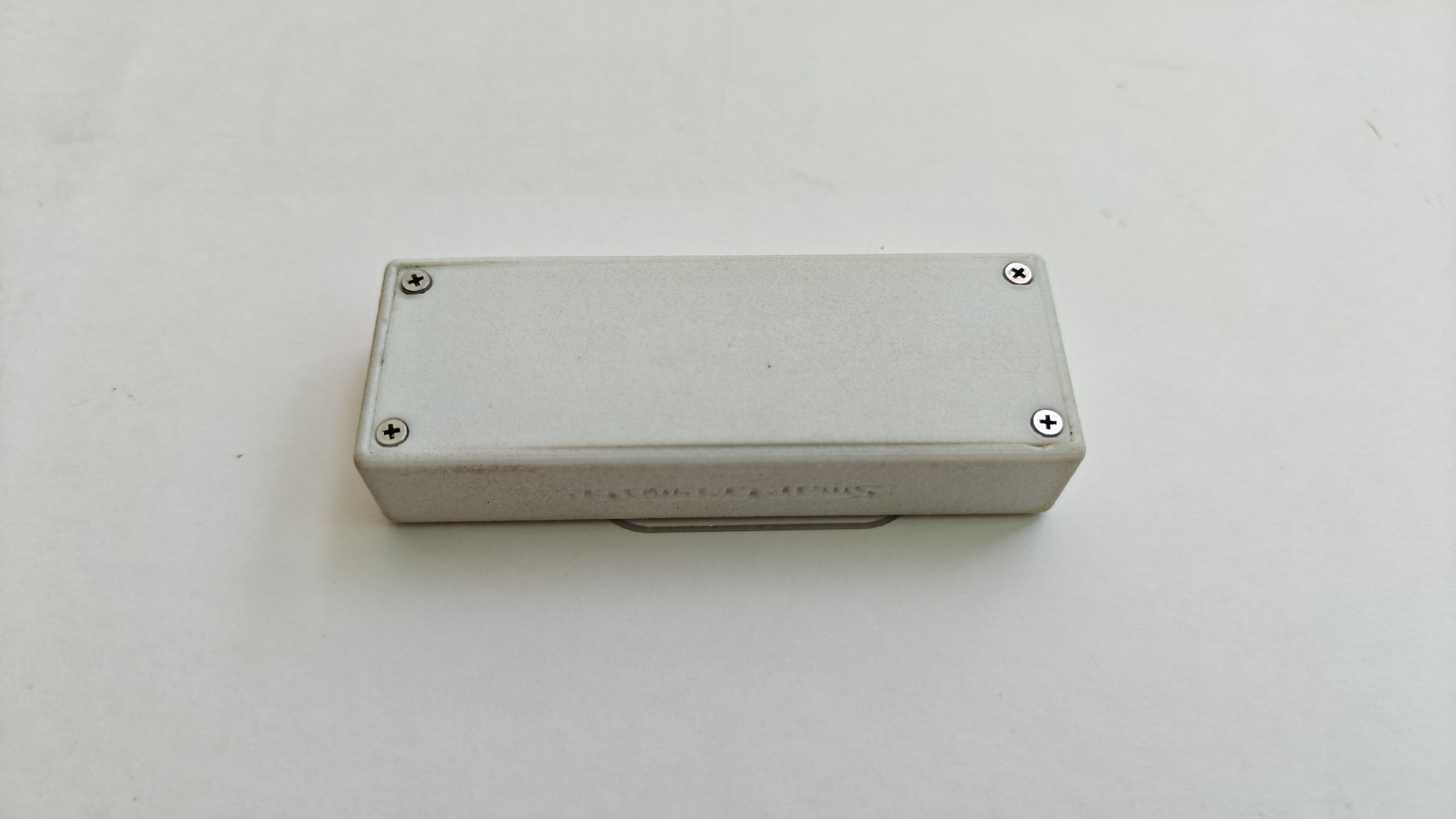

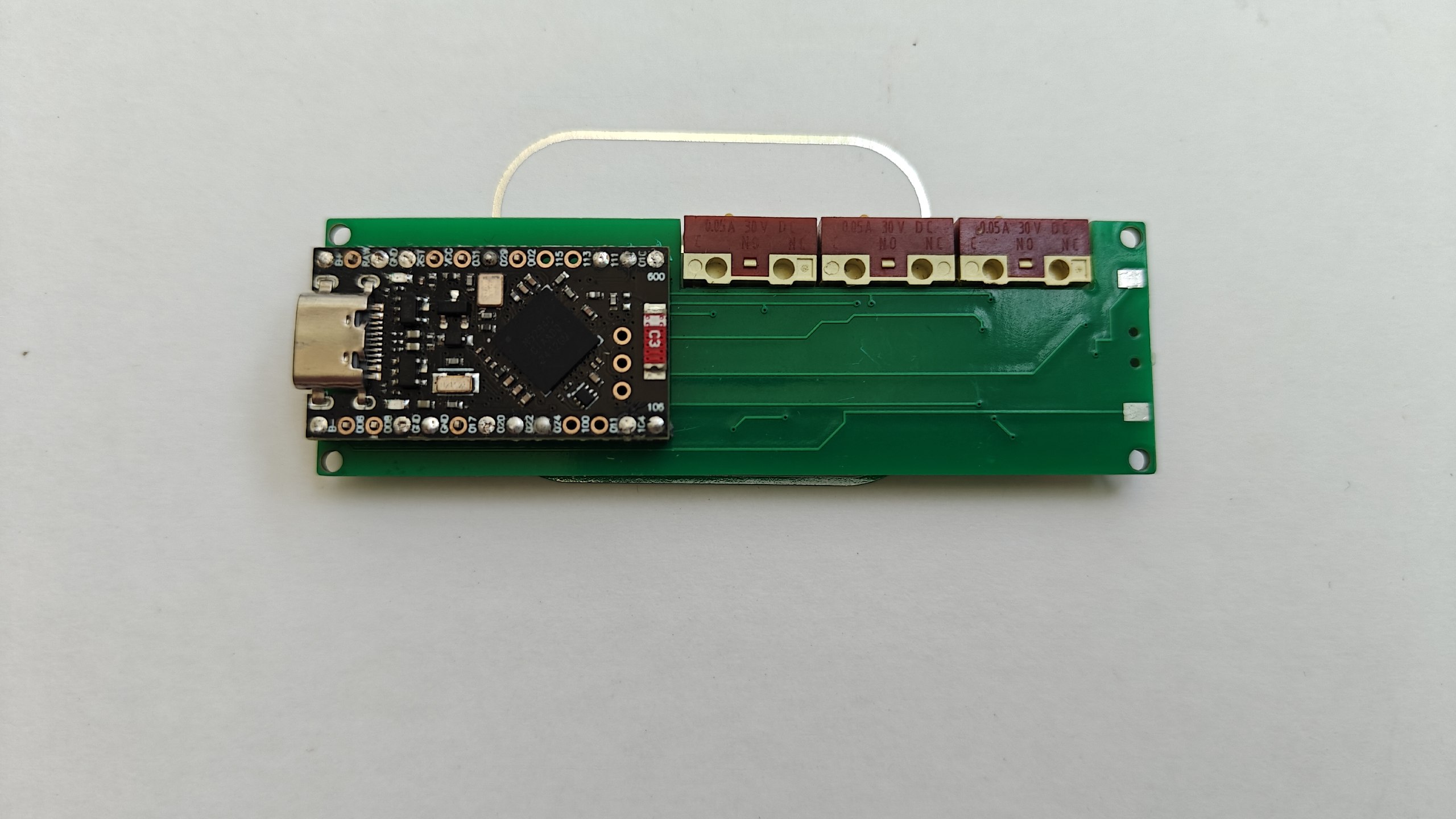

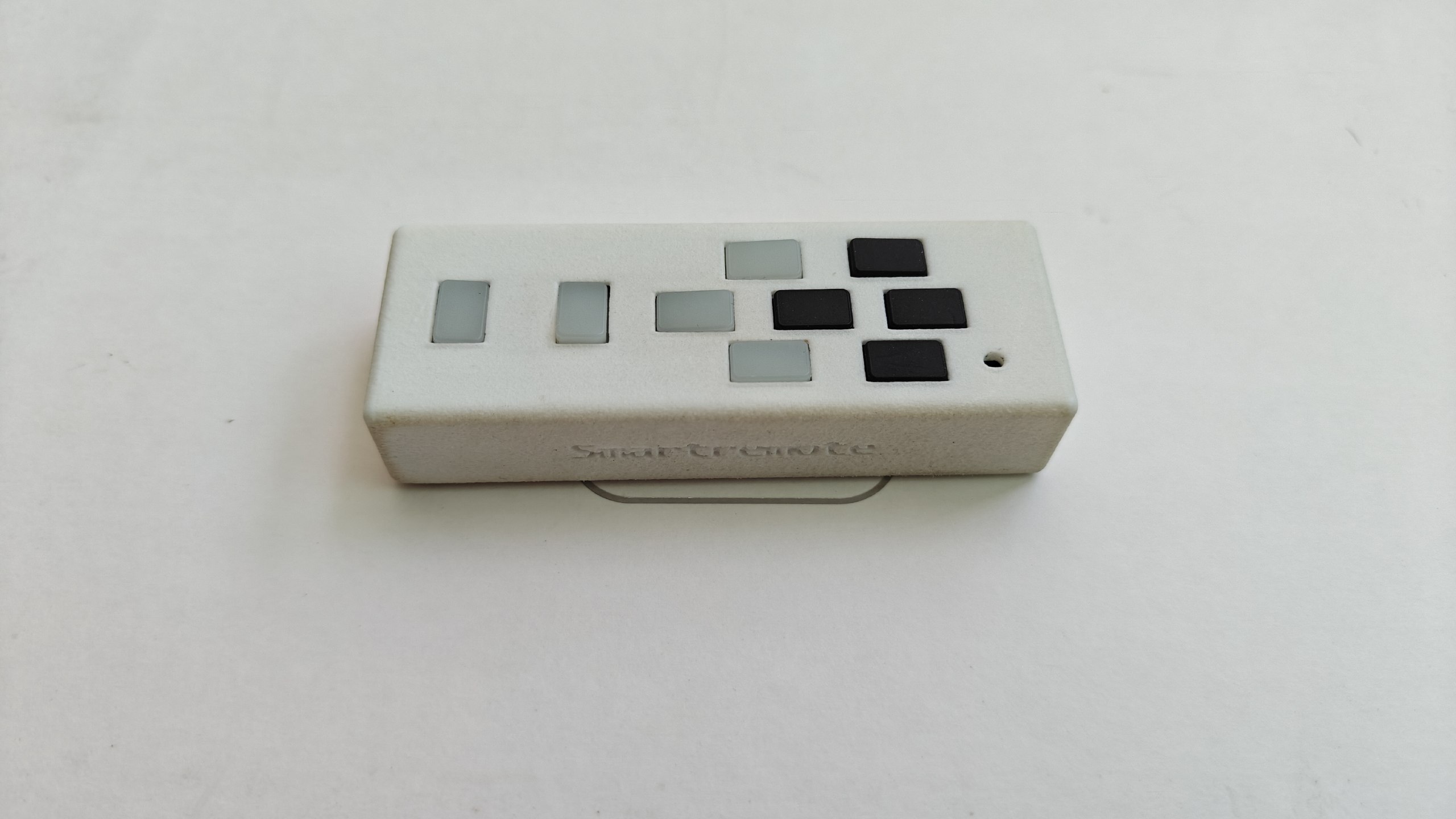

Smartremote 自制微动翻页器（RMK+ZMK固件）

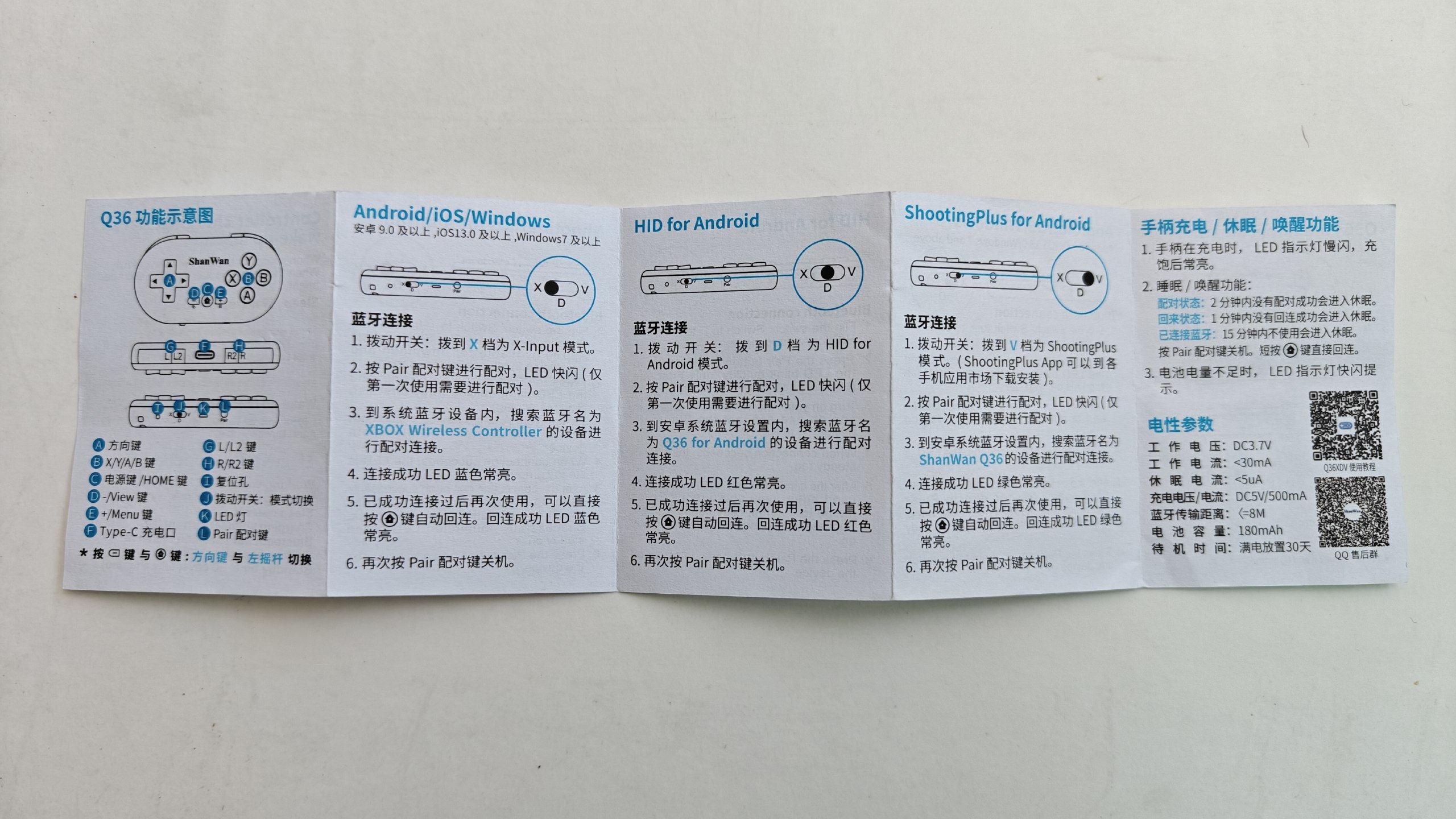

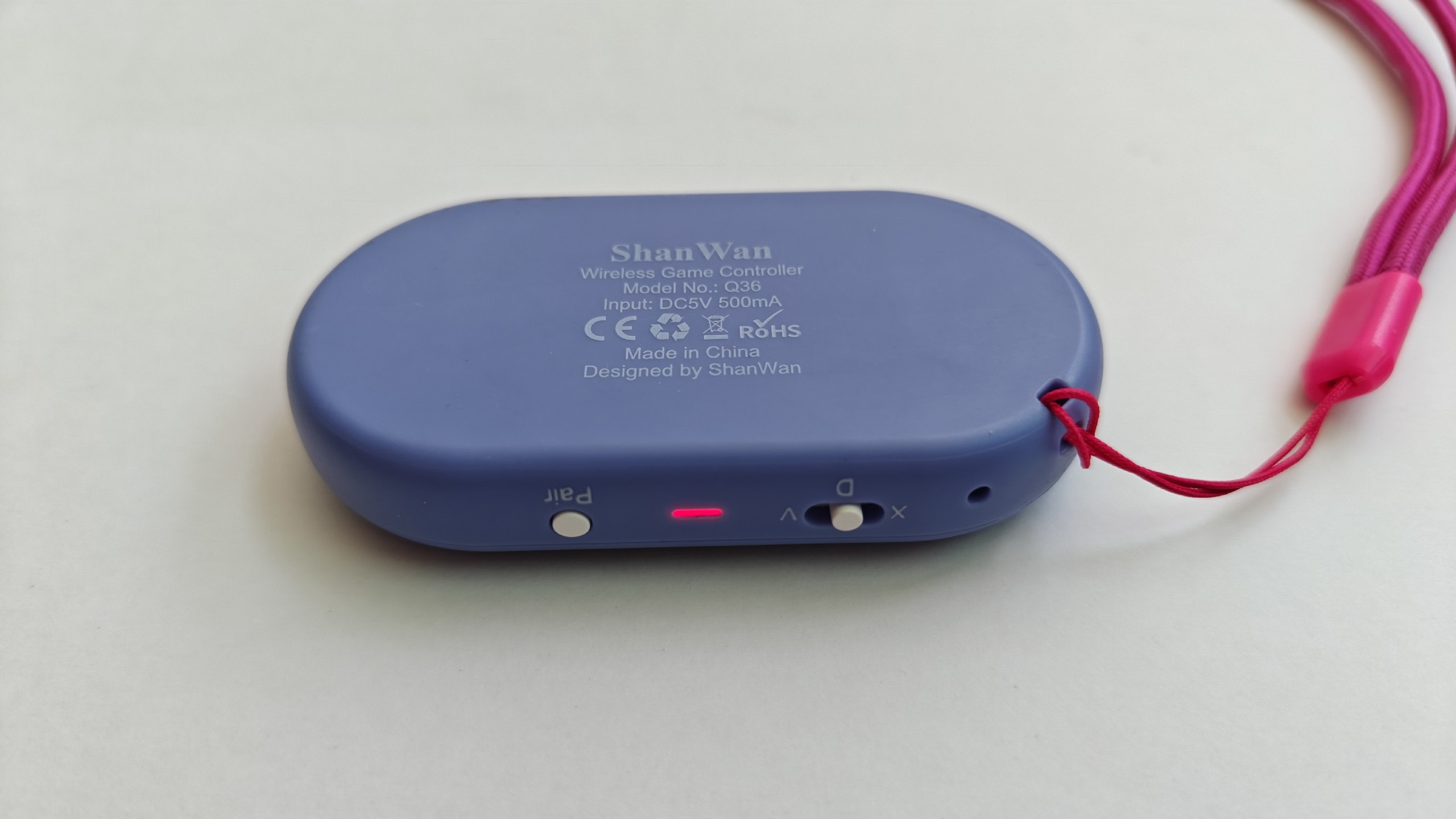

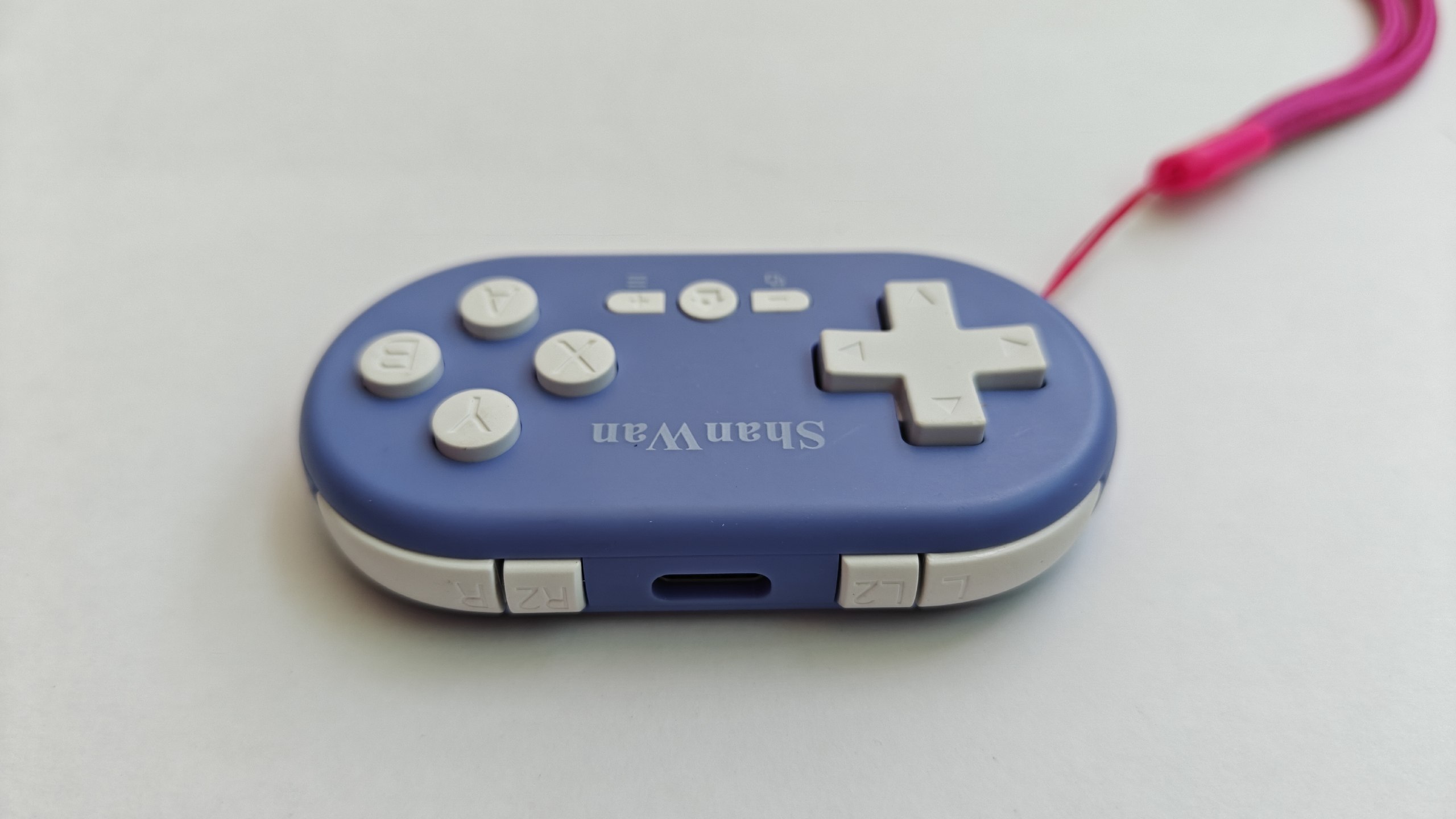

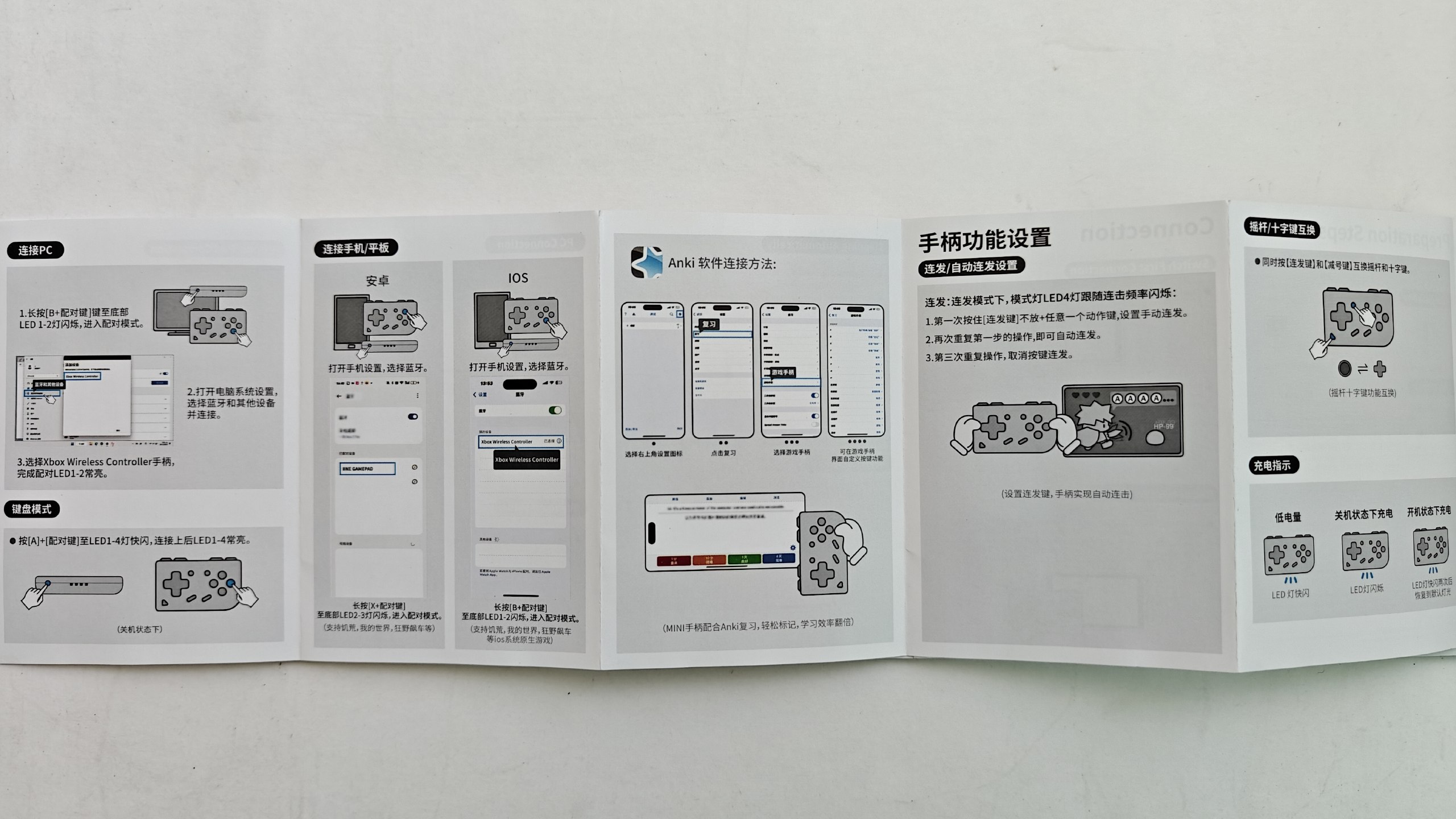

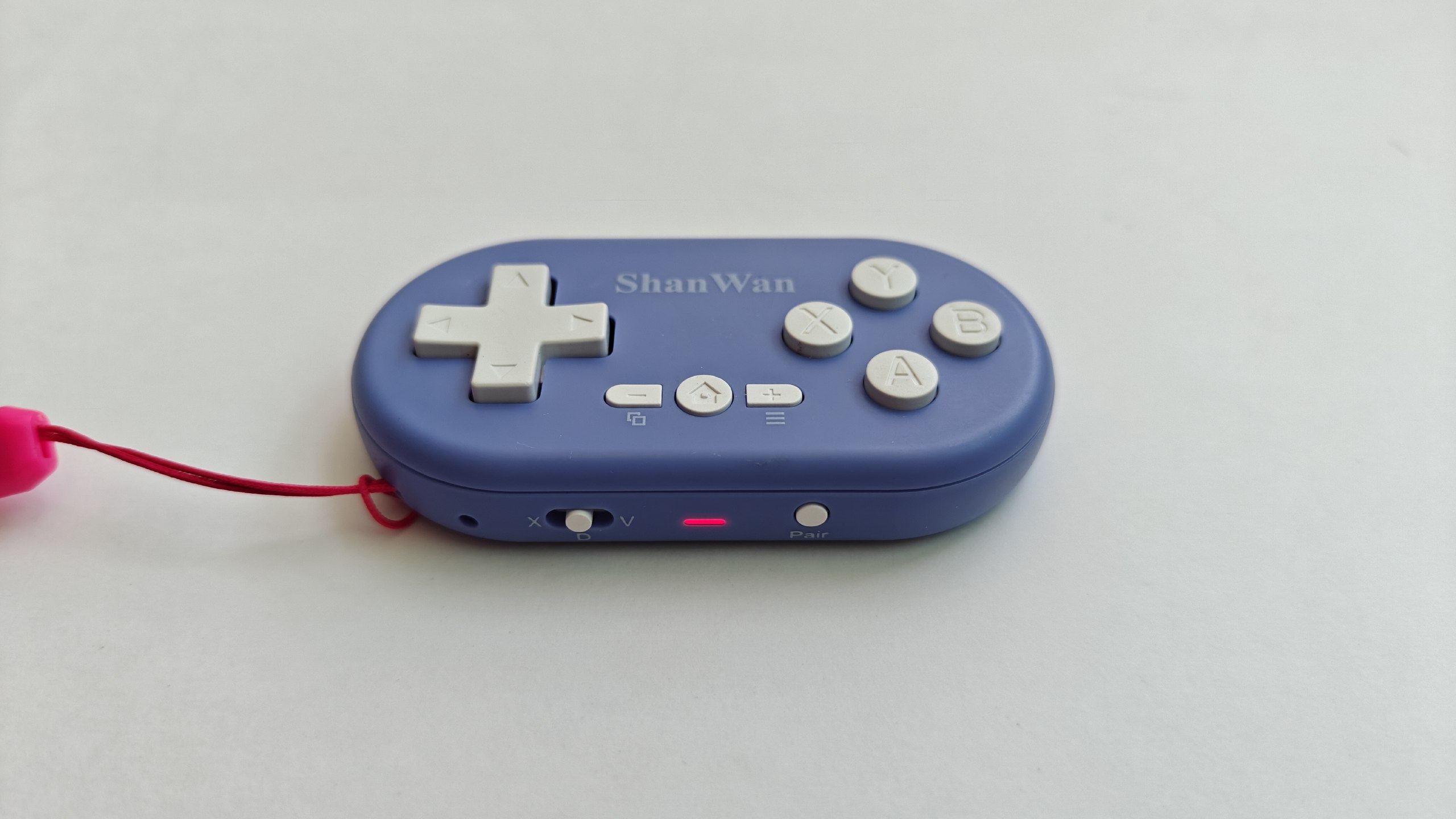

shanwan

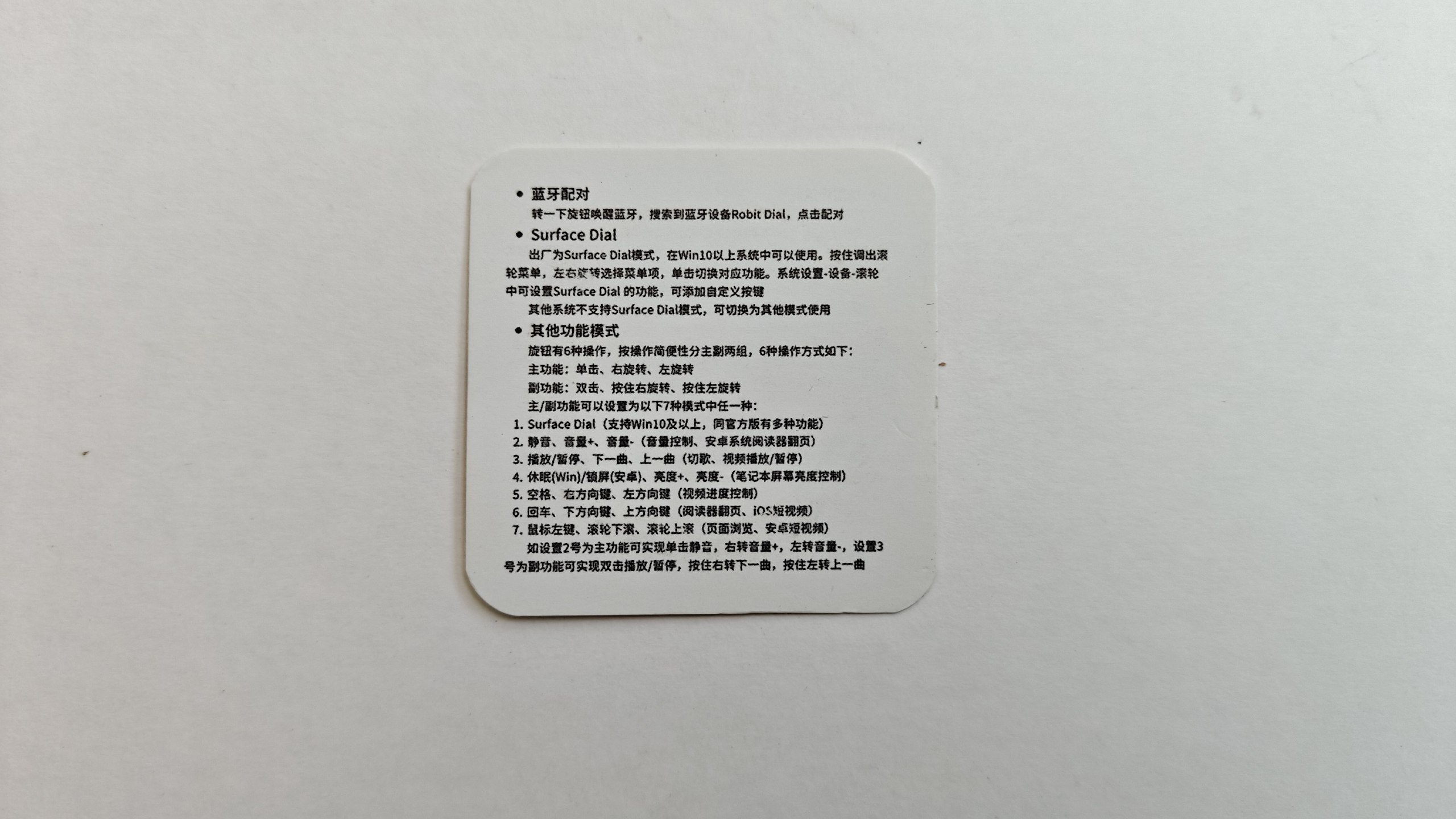

萝卜兔 Robit Dial 模拟surface dial

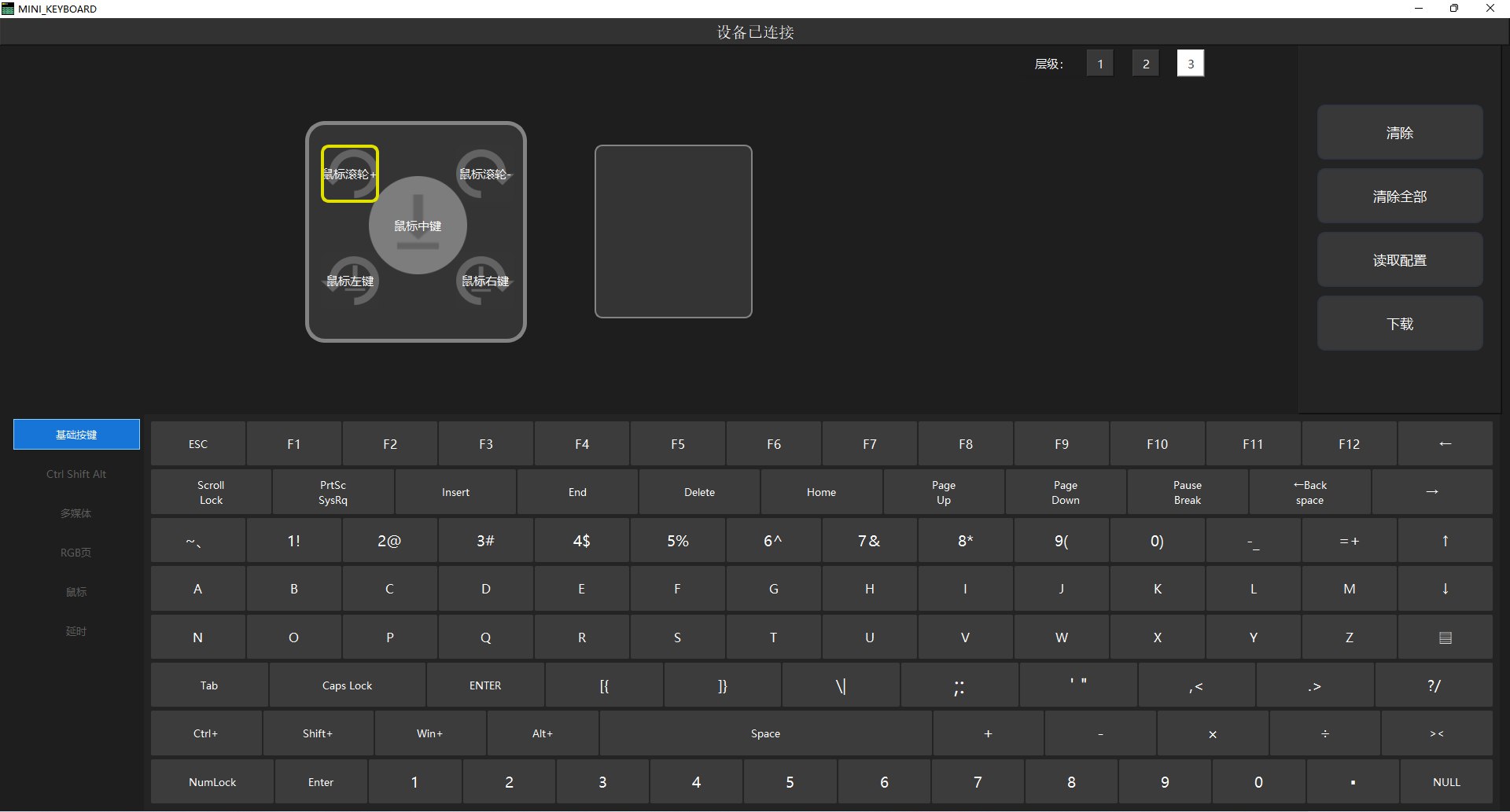

配置软件和教程Robit Dial | 萝卜兔Robit Wiki

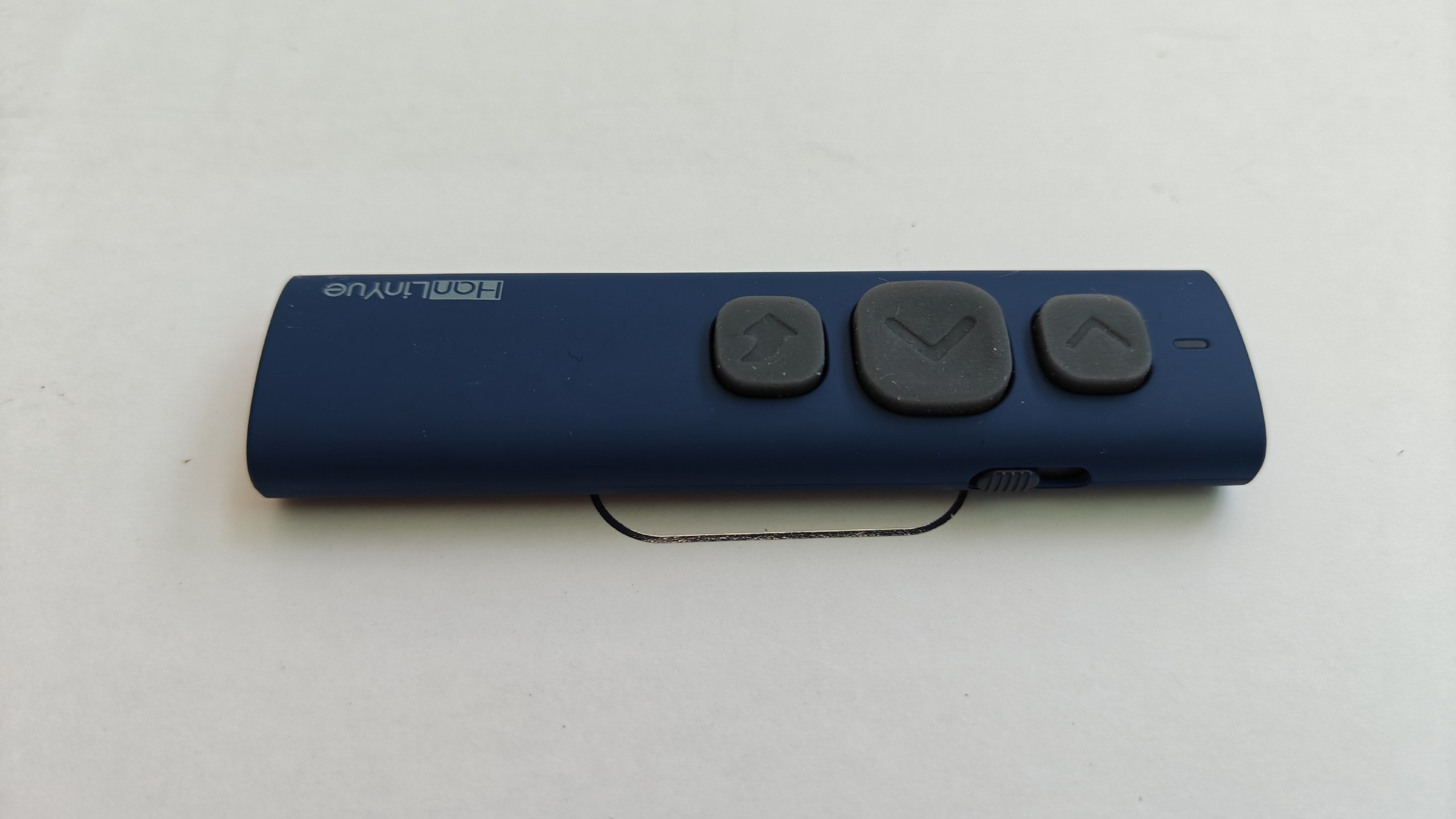

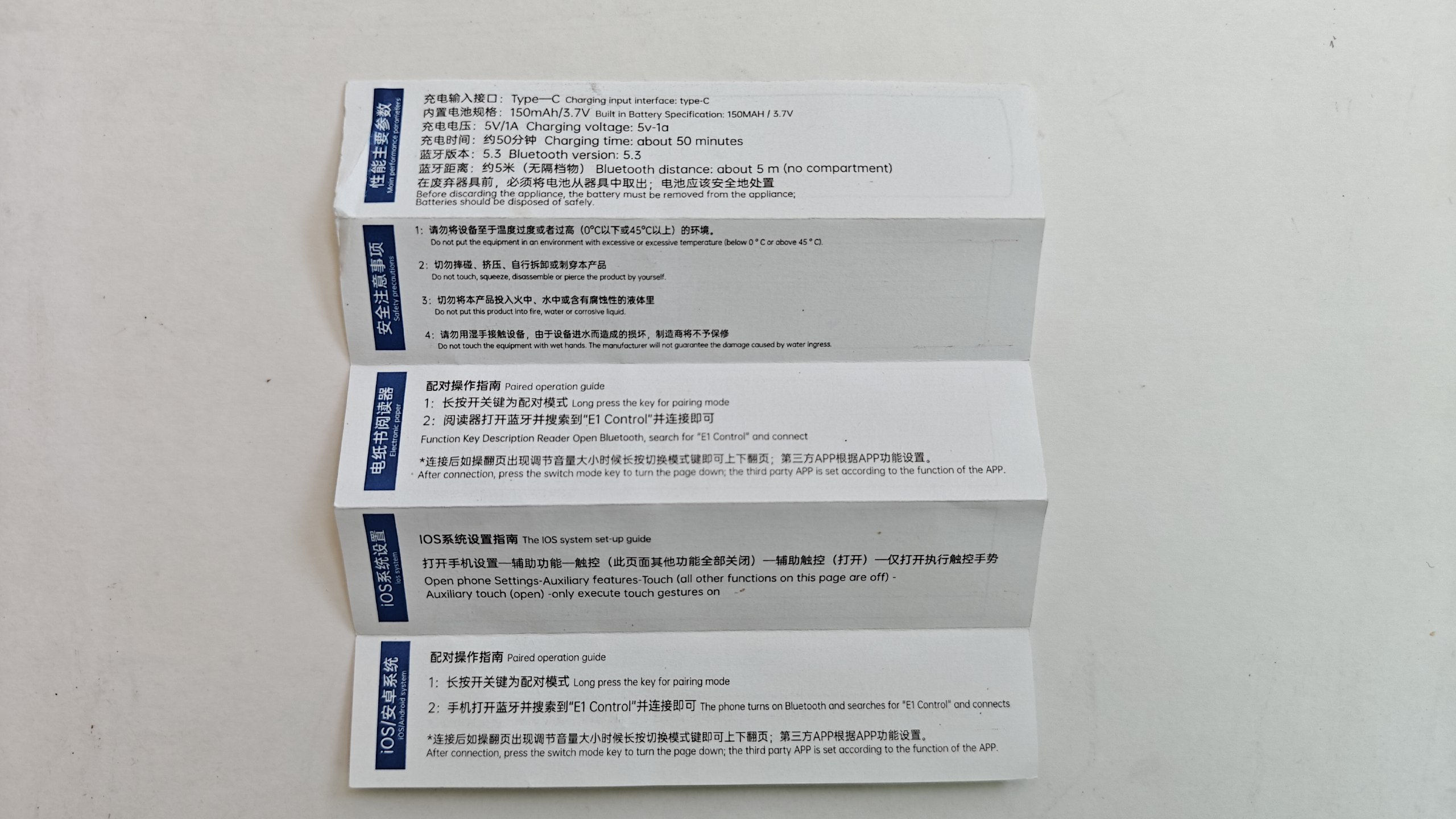

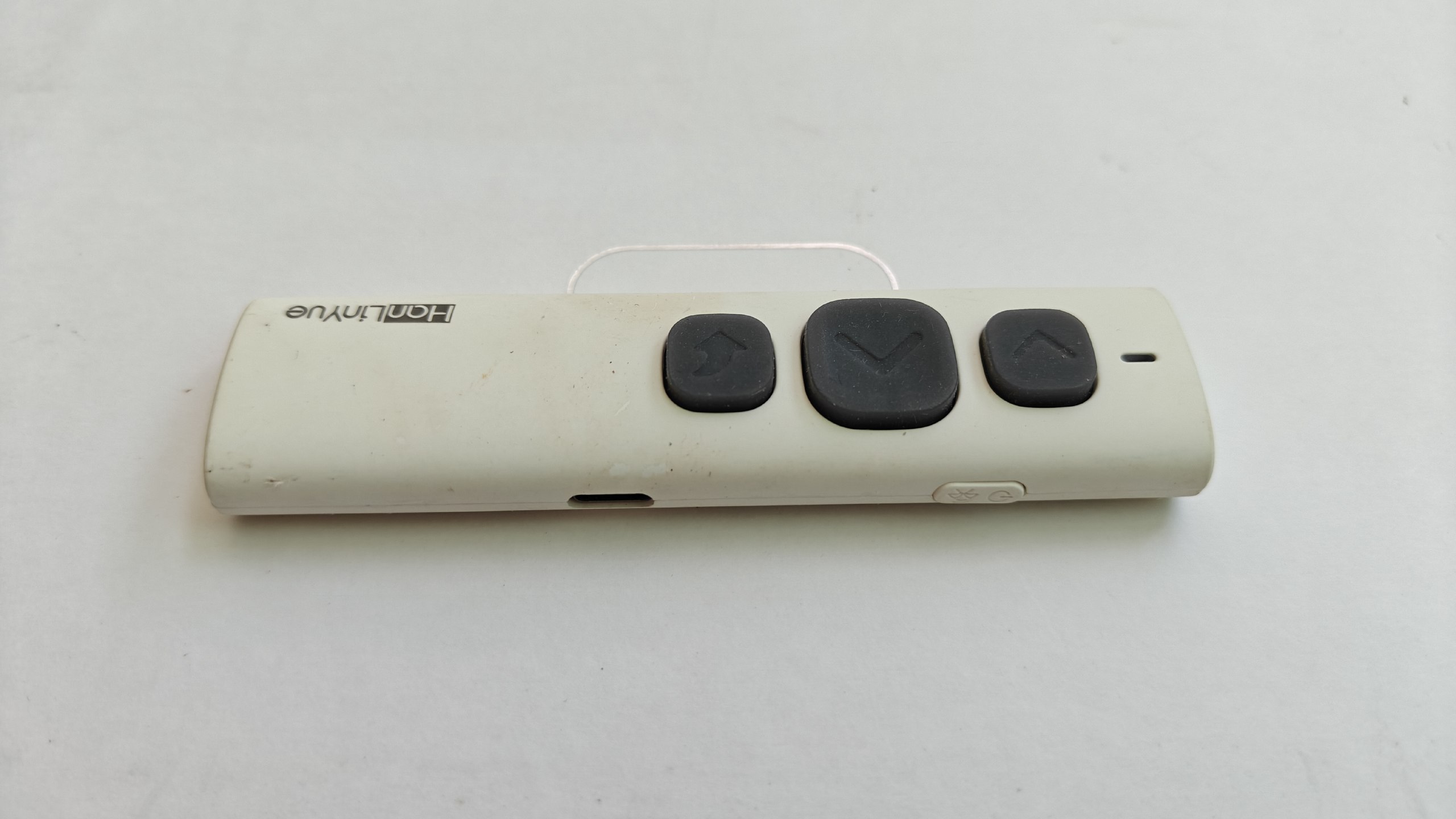

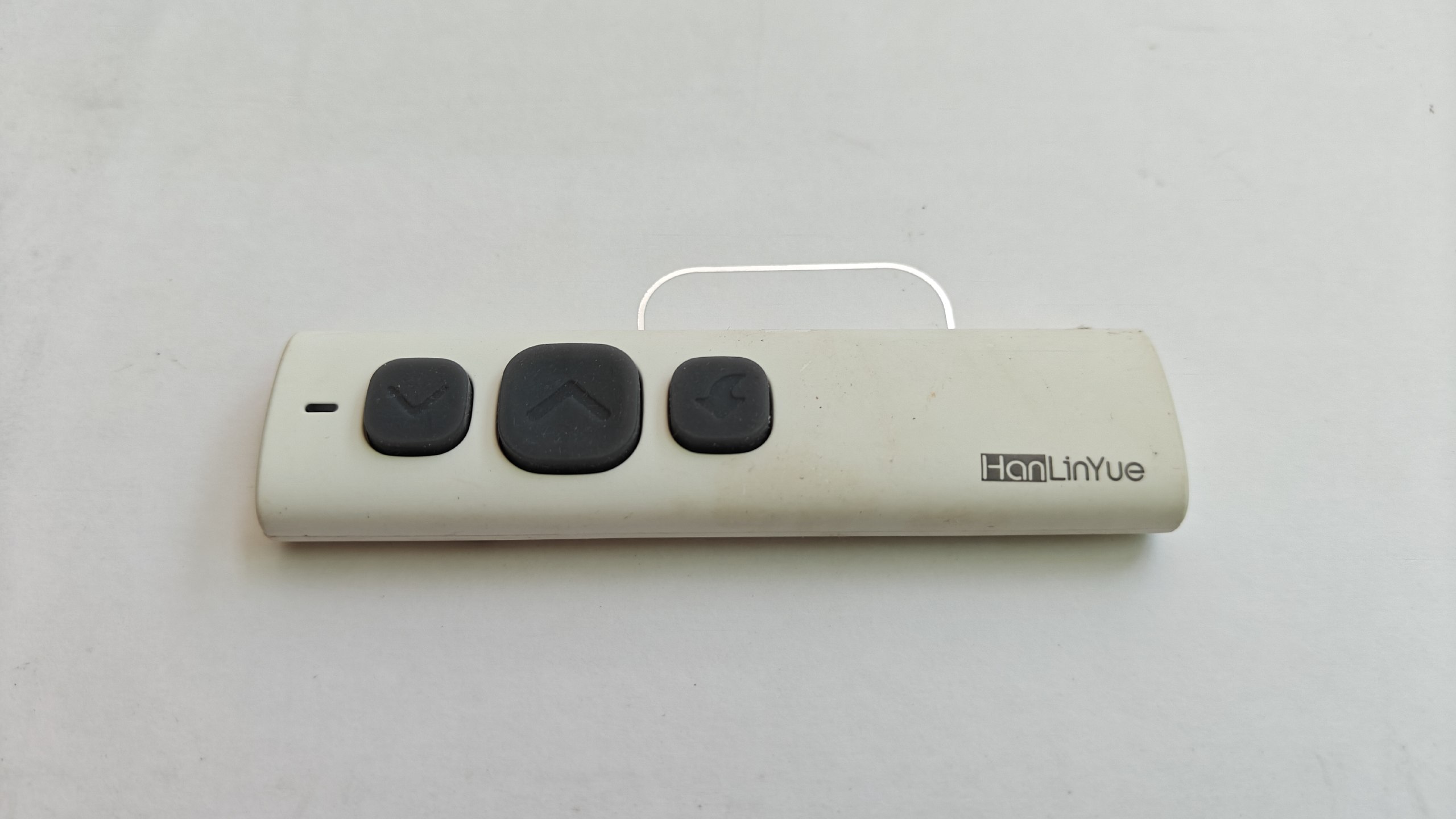

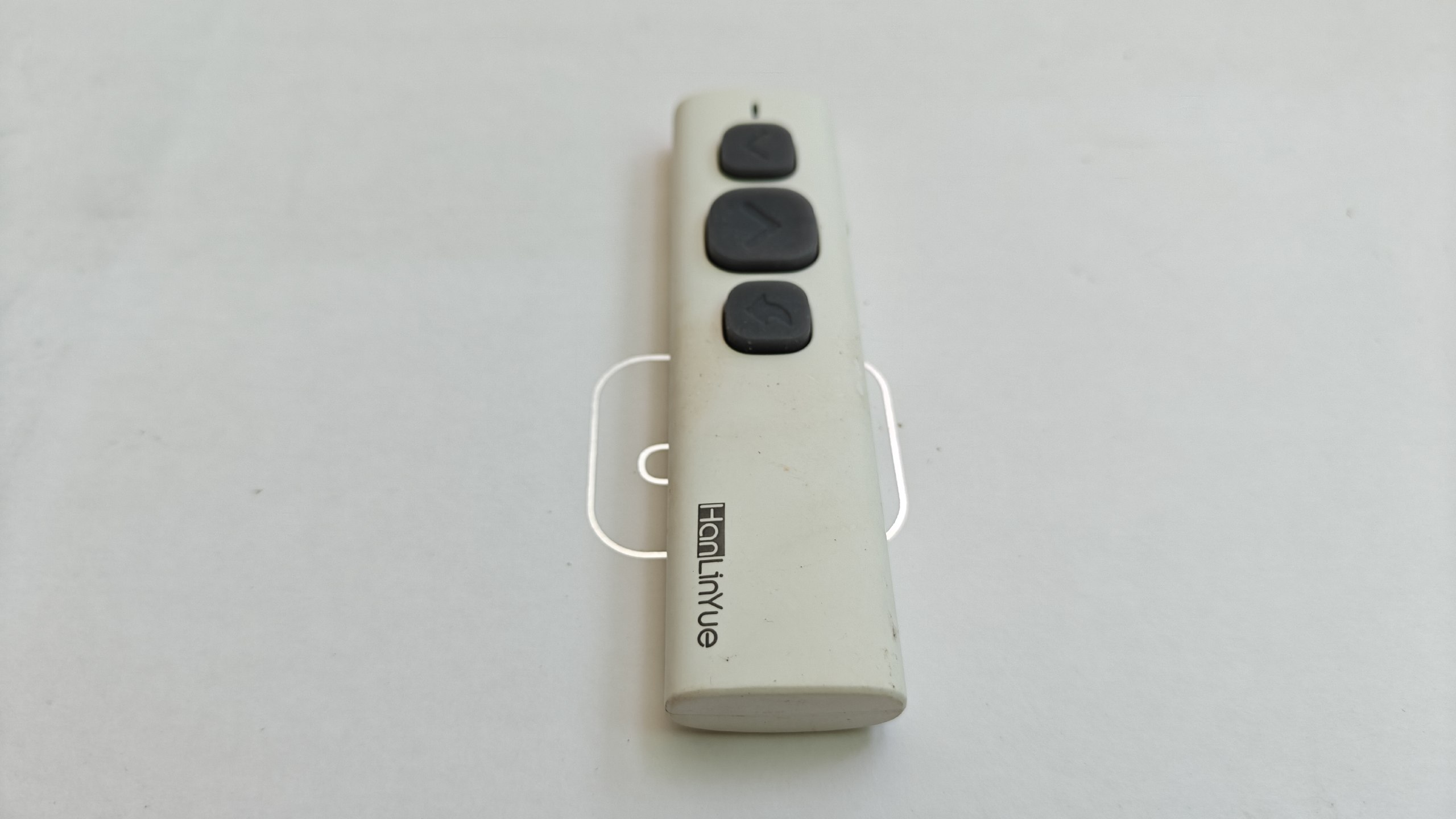

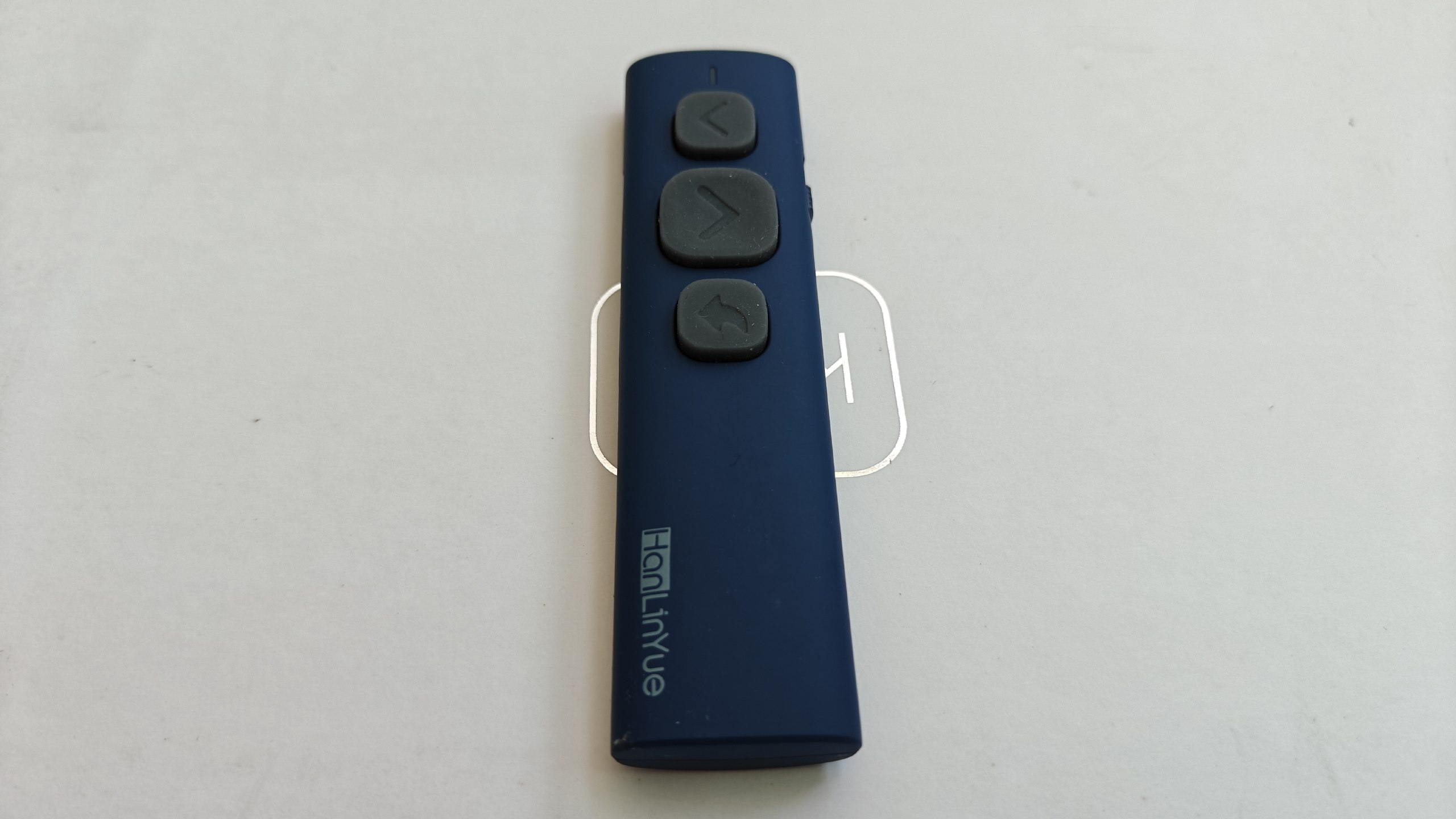

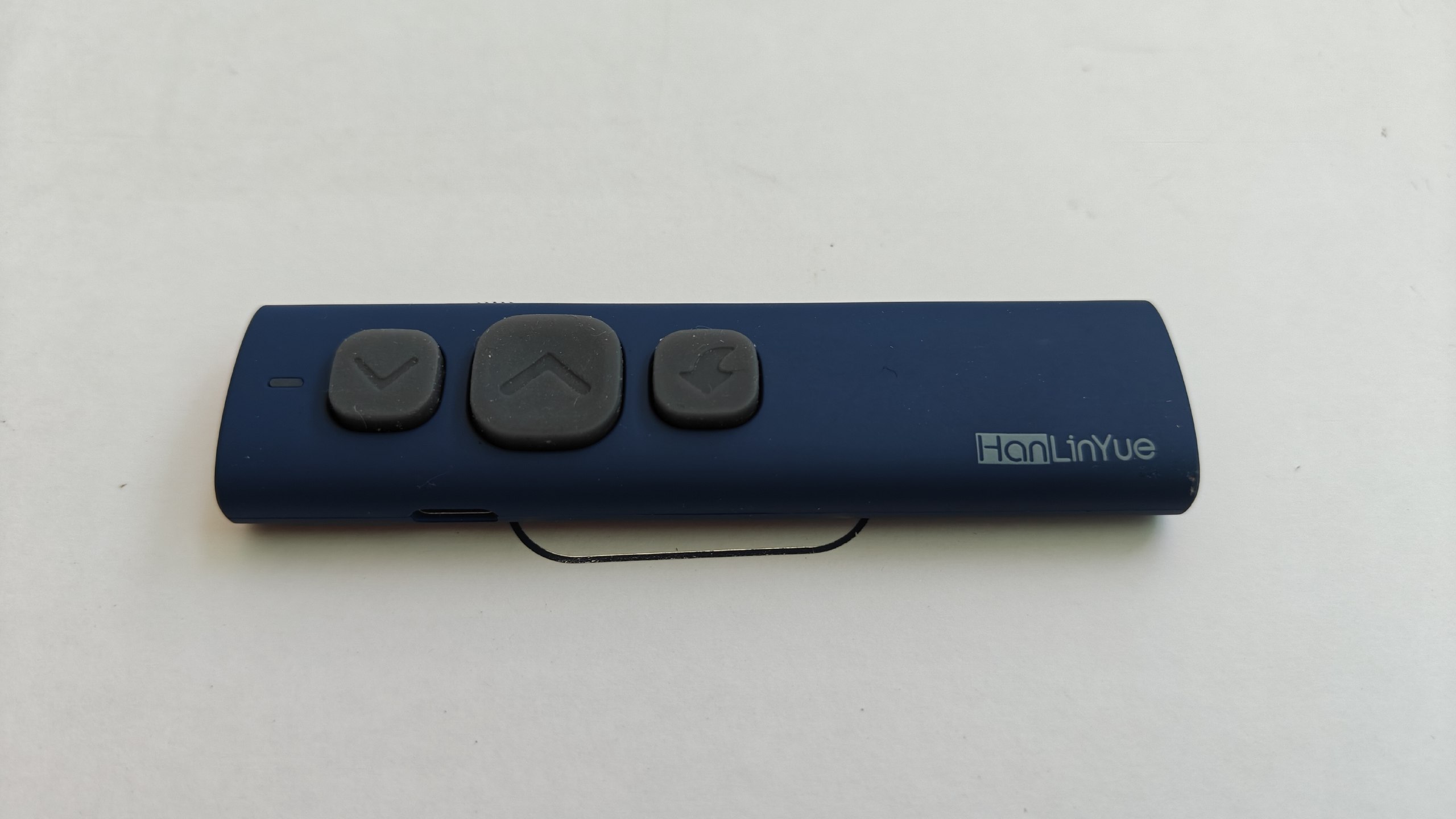

翰林阅E1

翰林阅E2

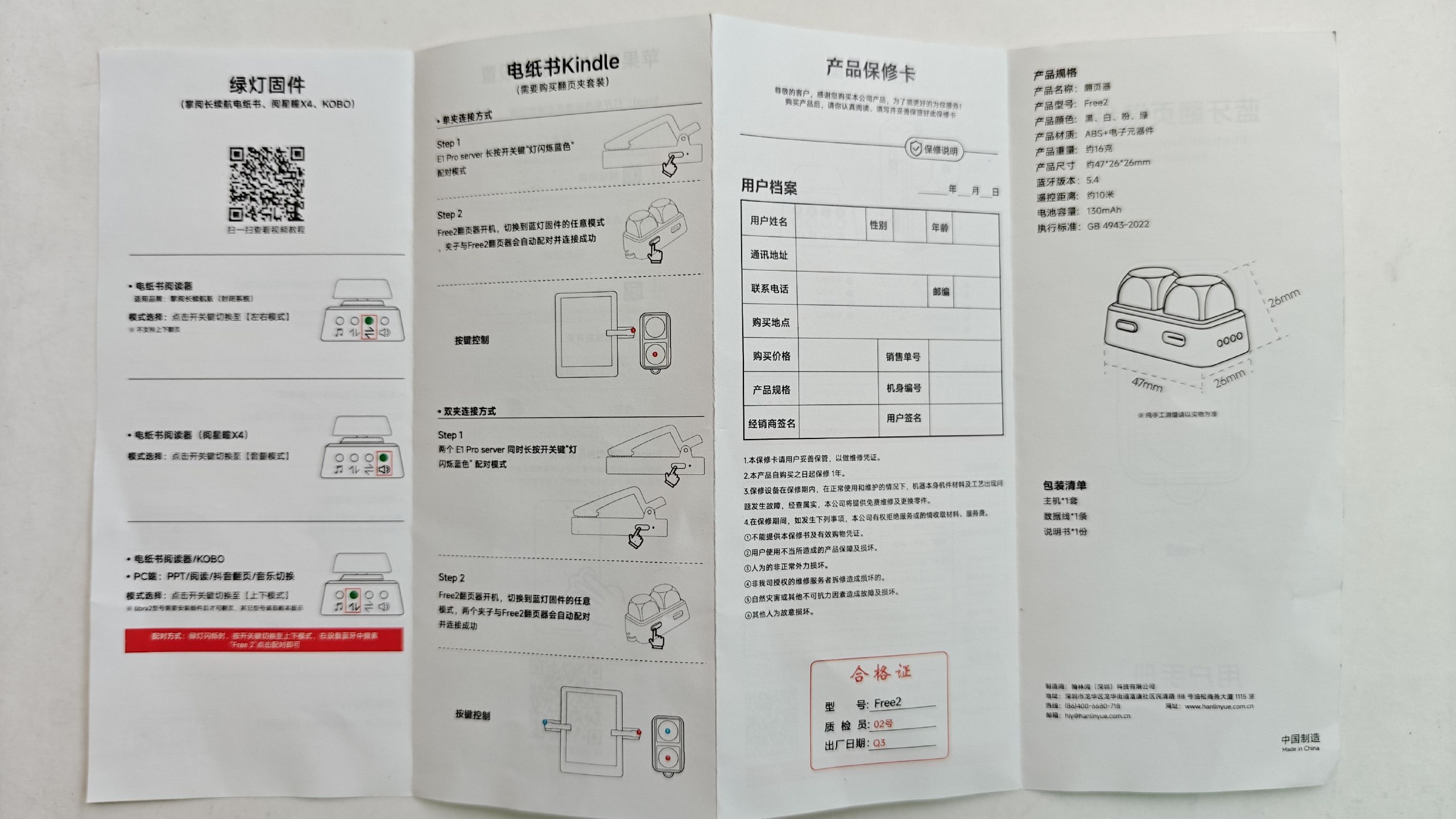

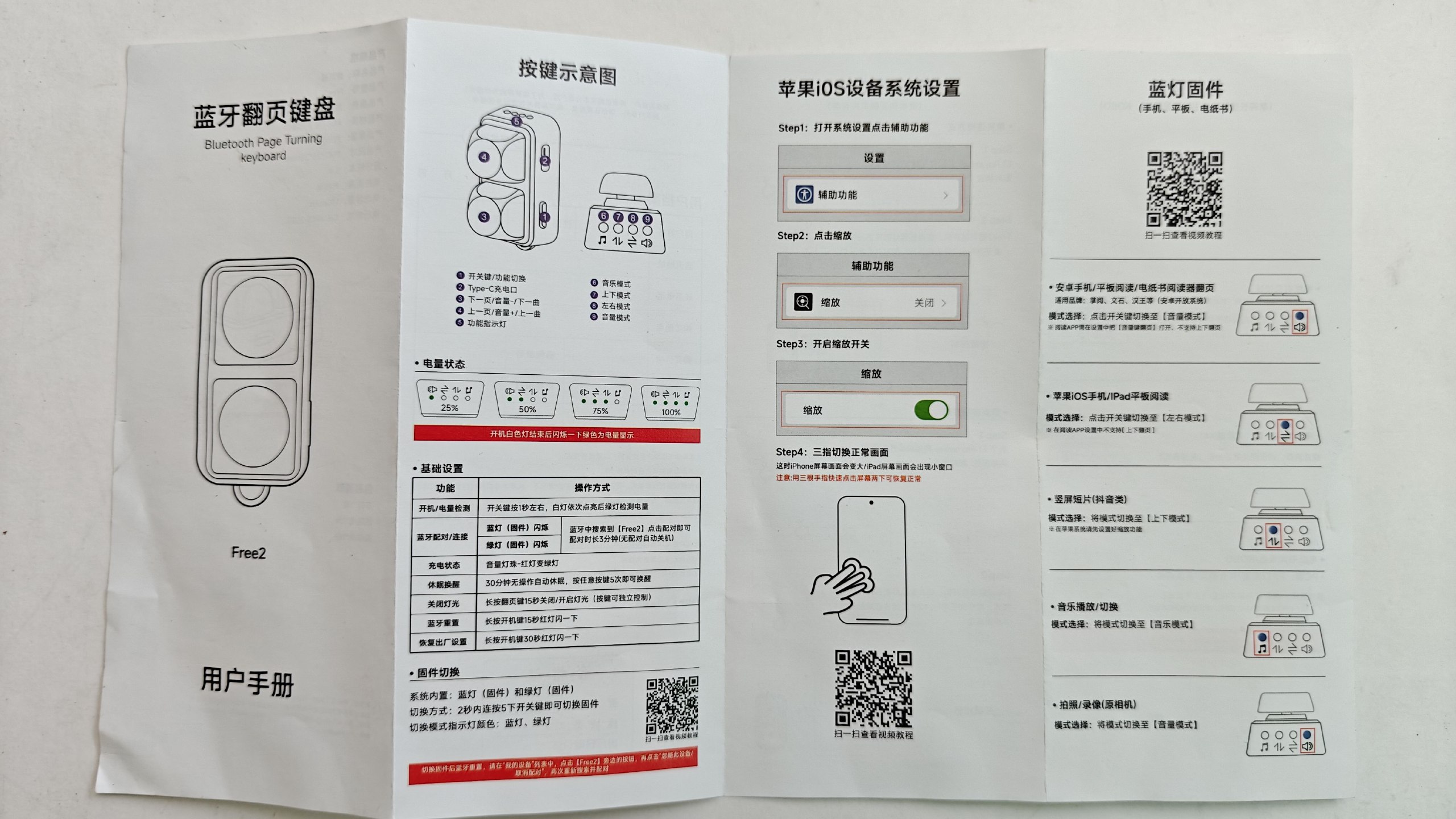

翰林阅Free2

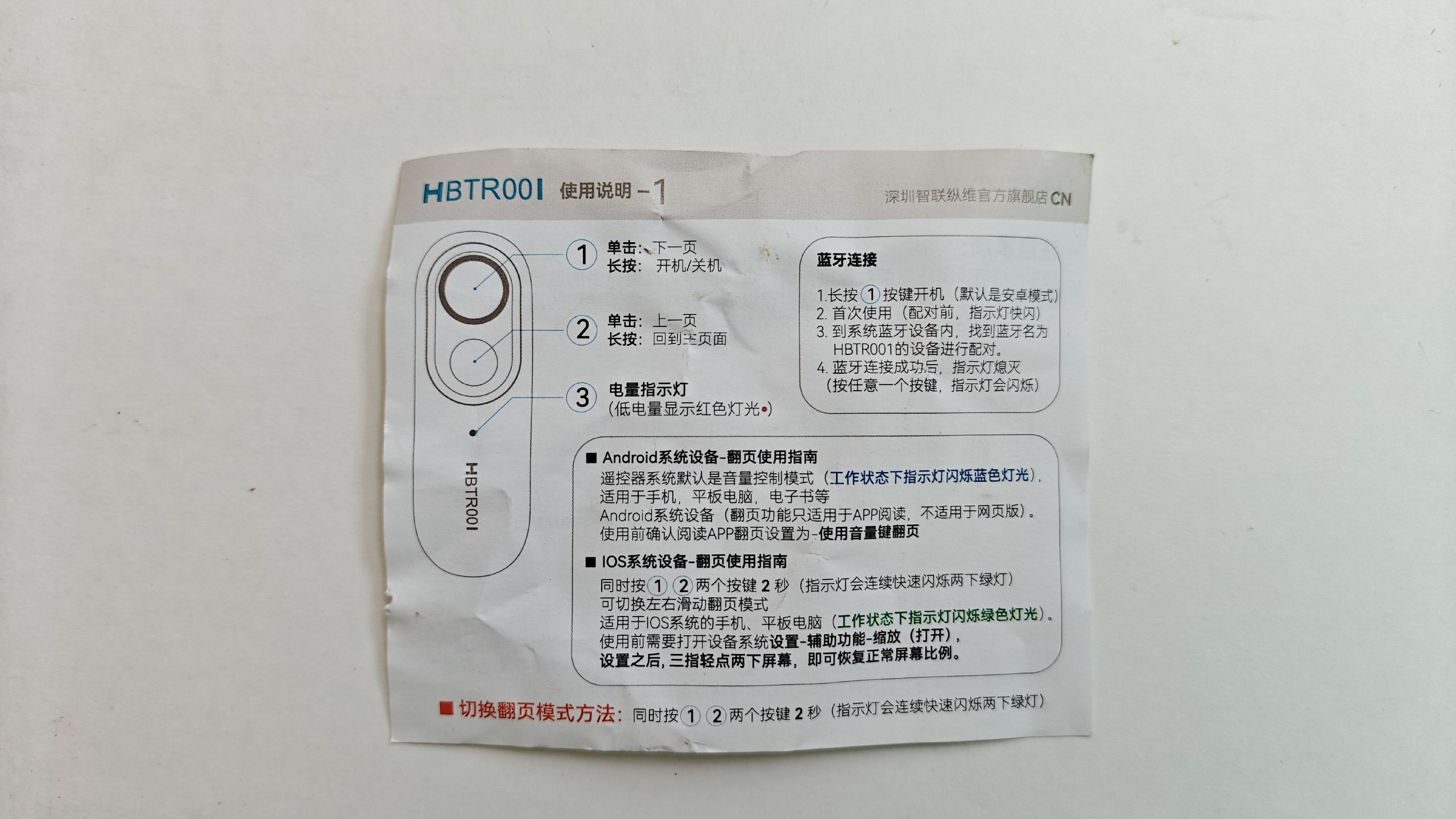

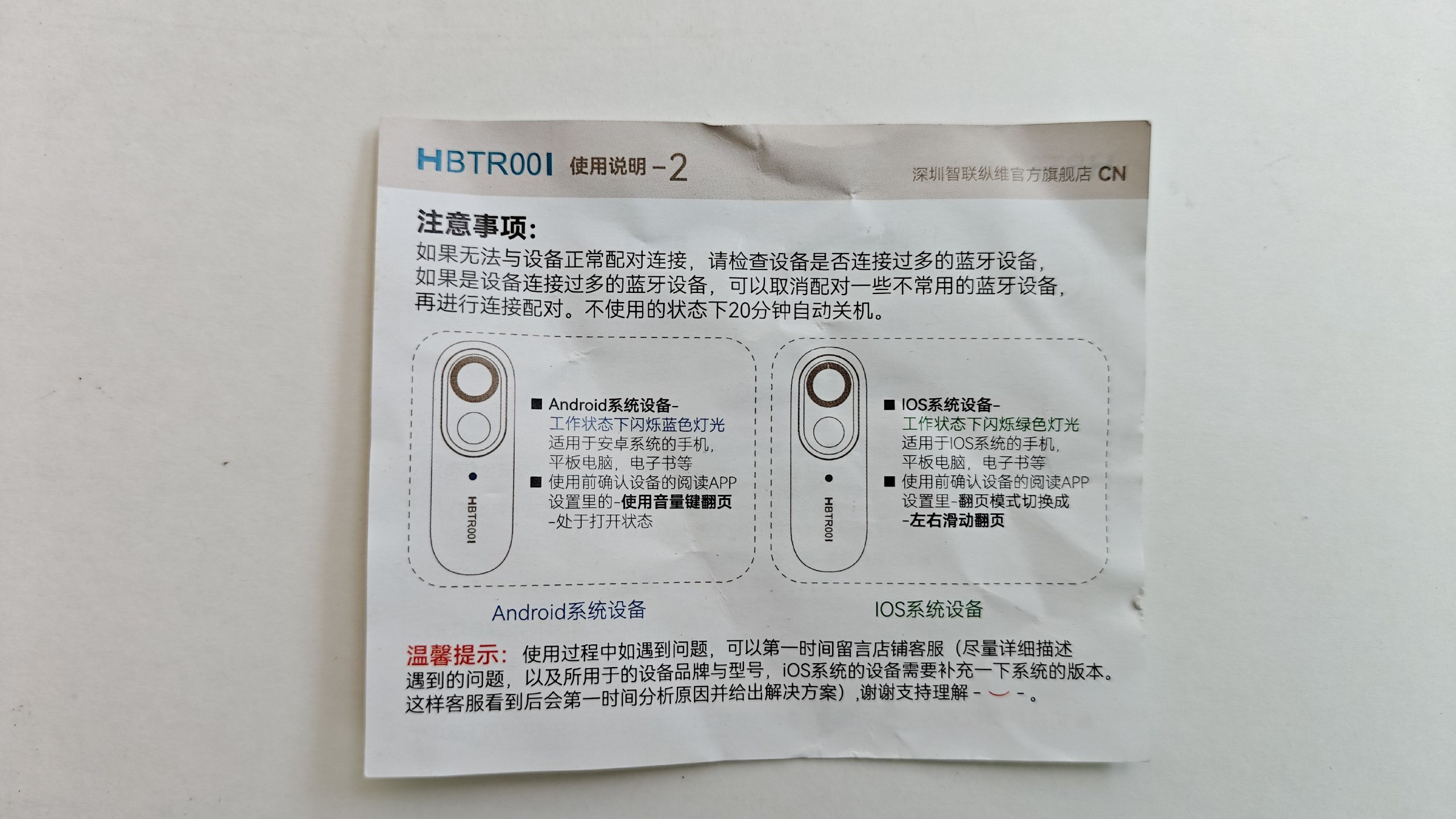

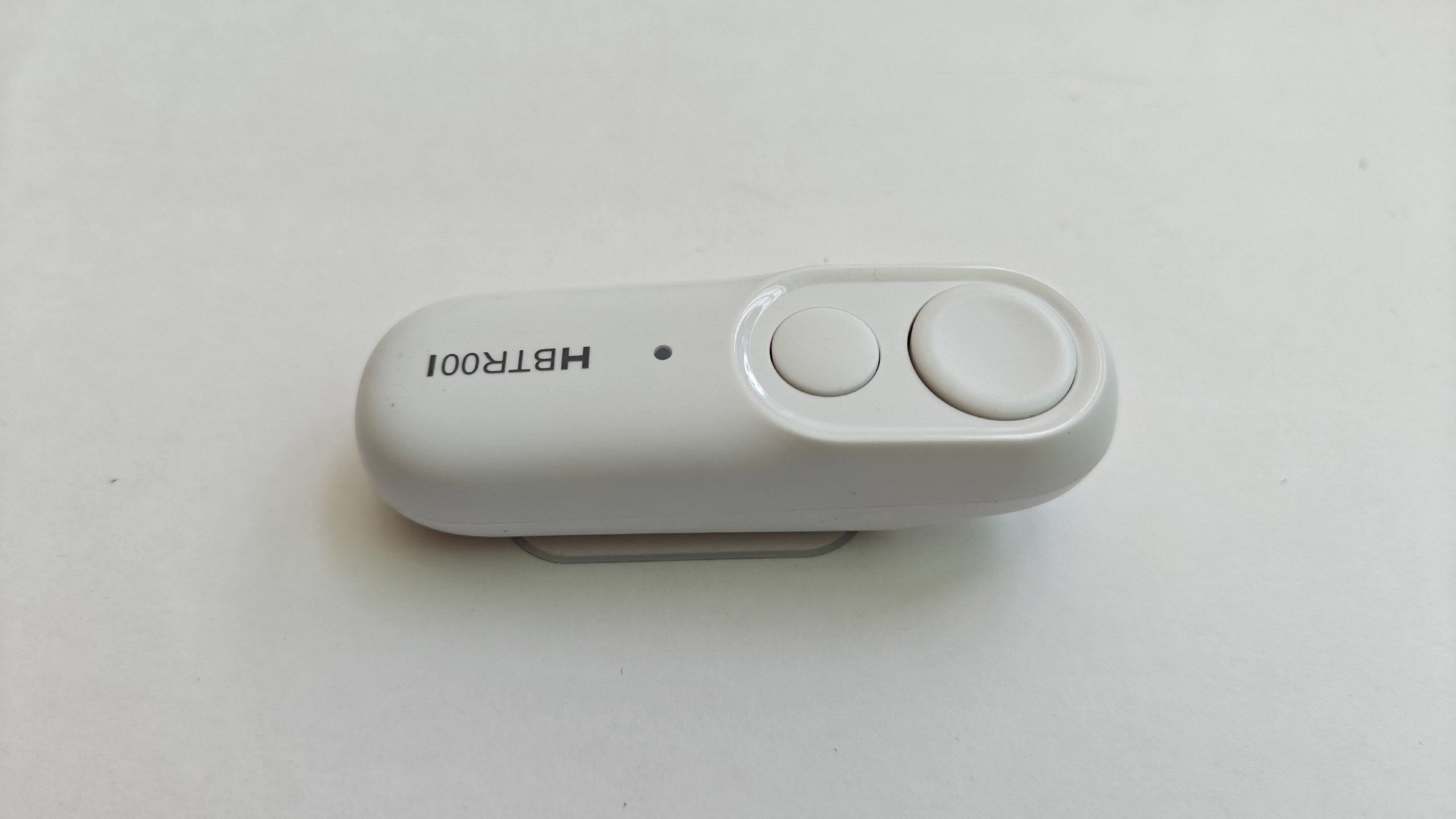

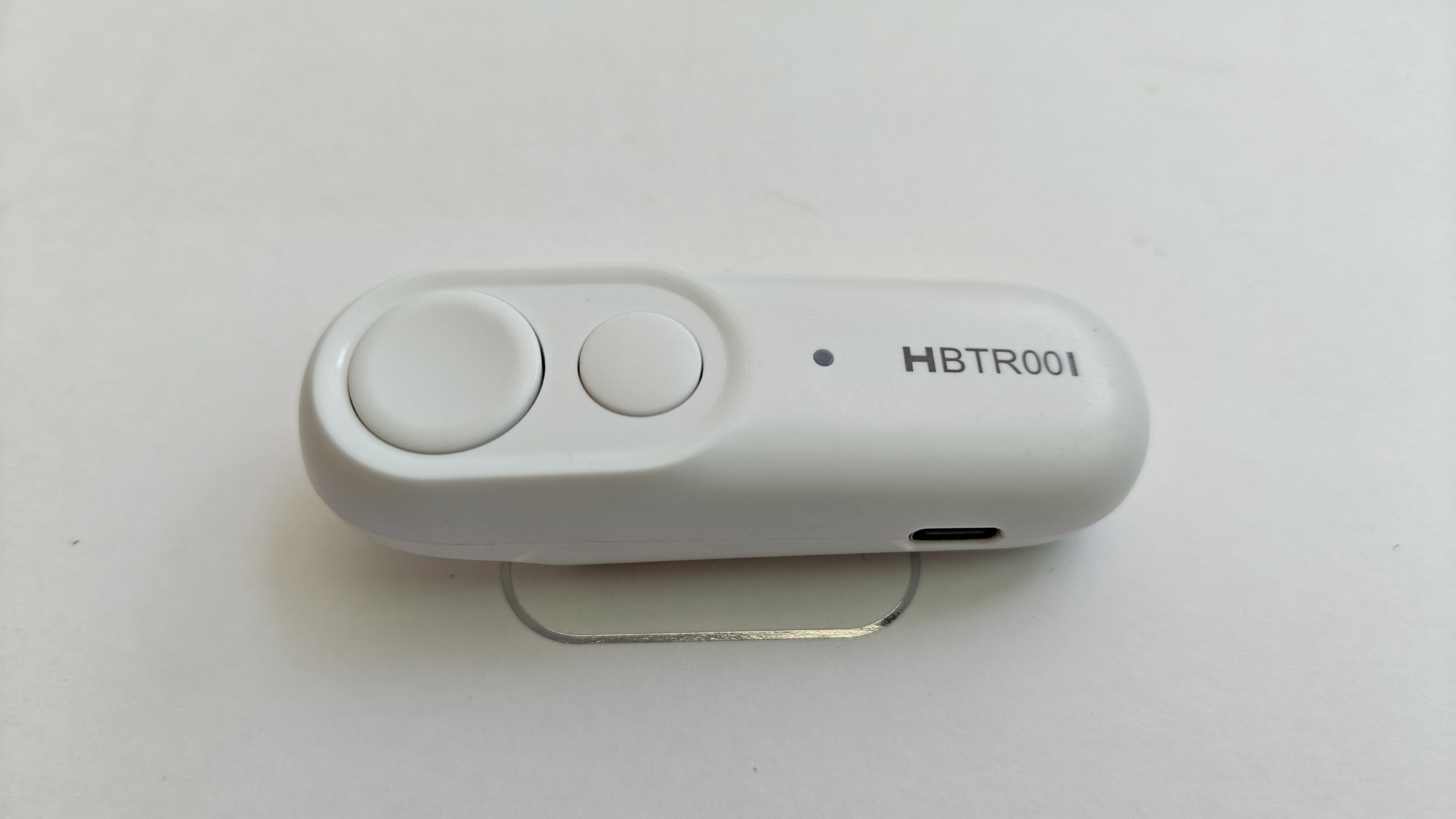

智联HBTR001

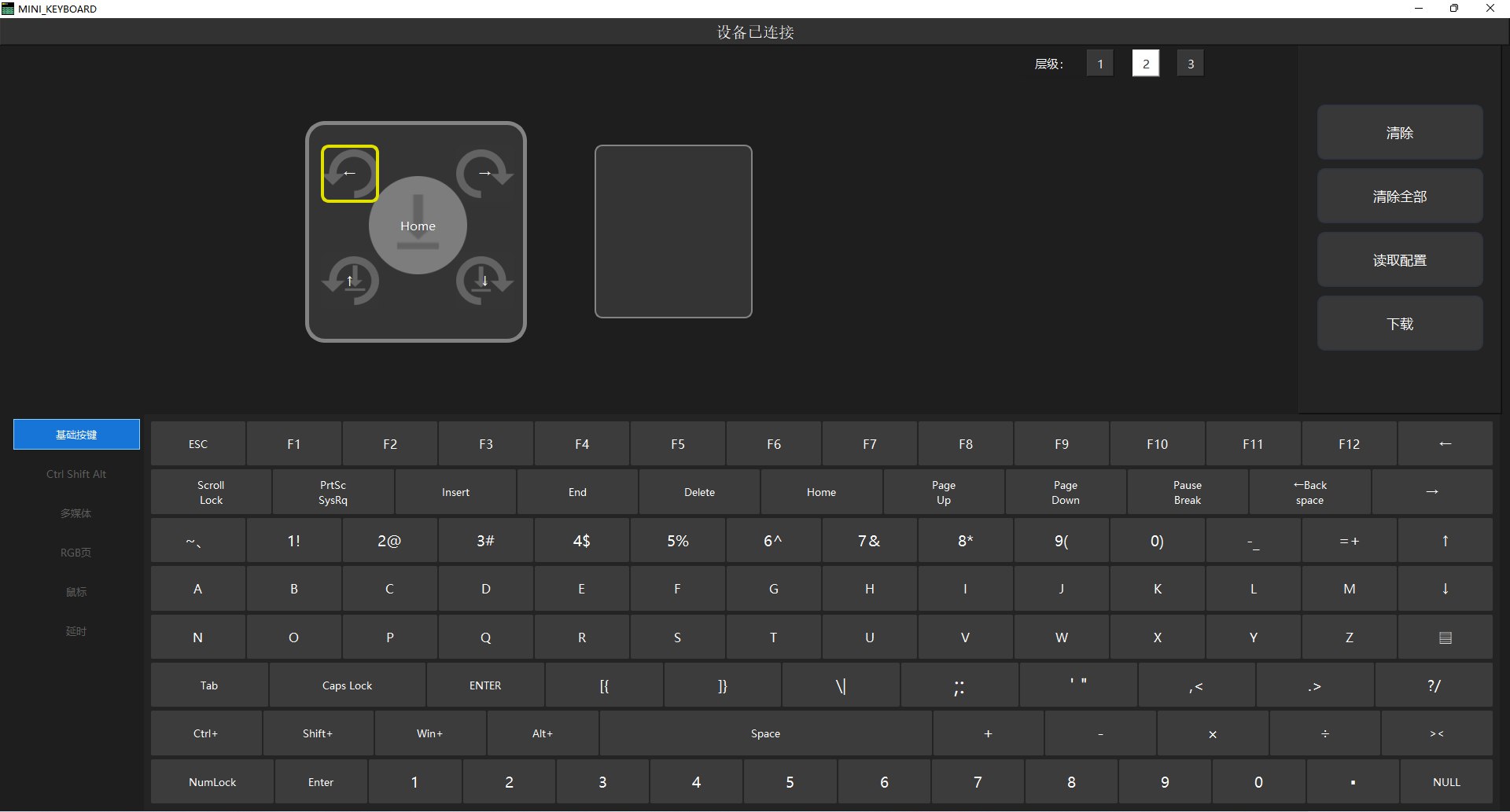

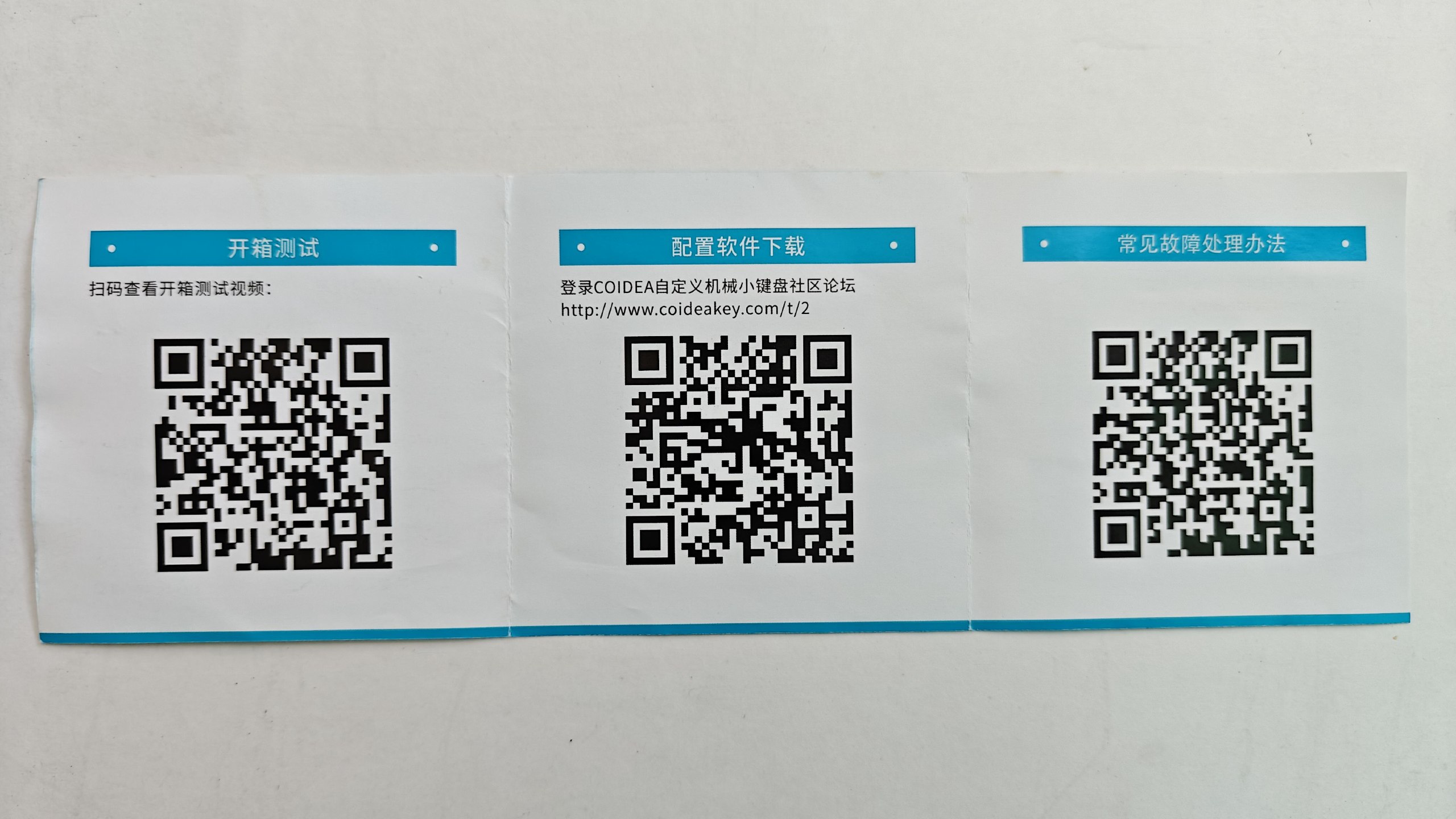

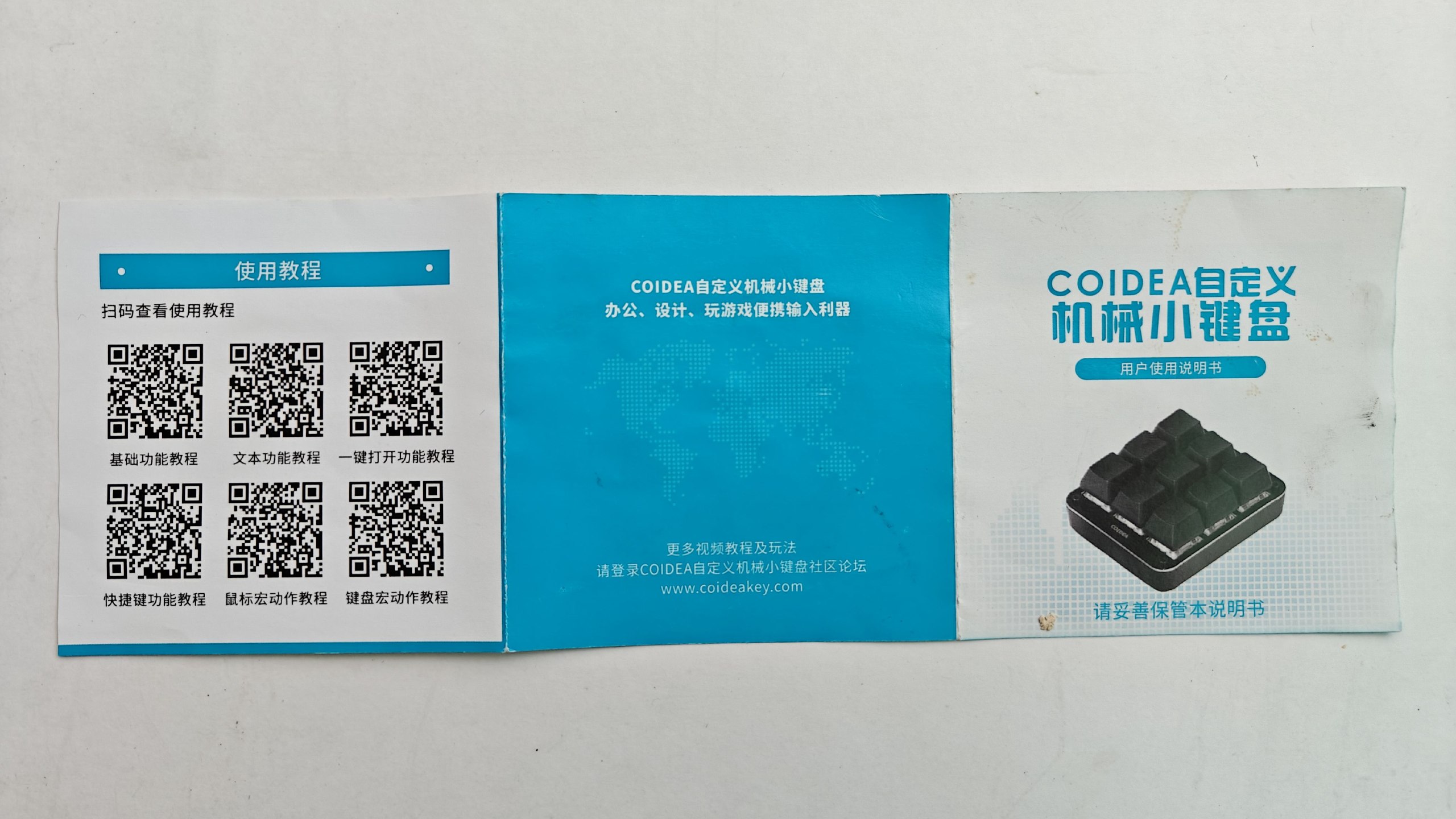

COIDEA自定义机械小键盘（旋钮）

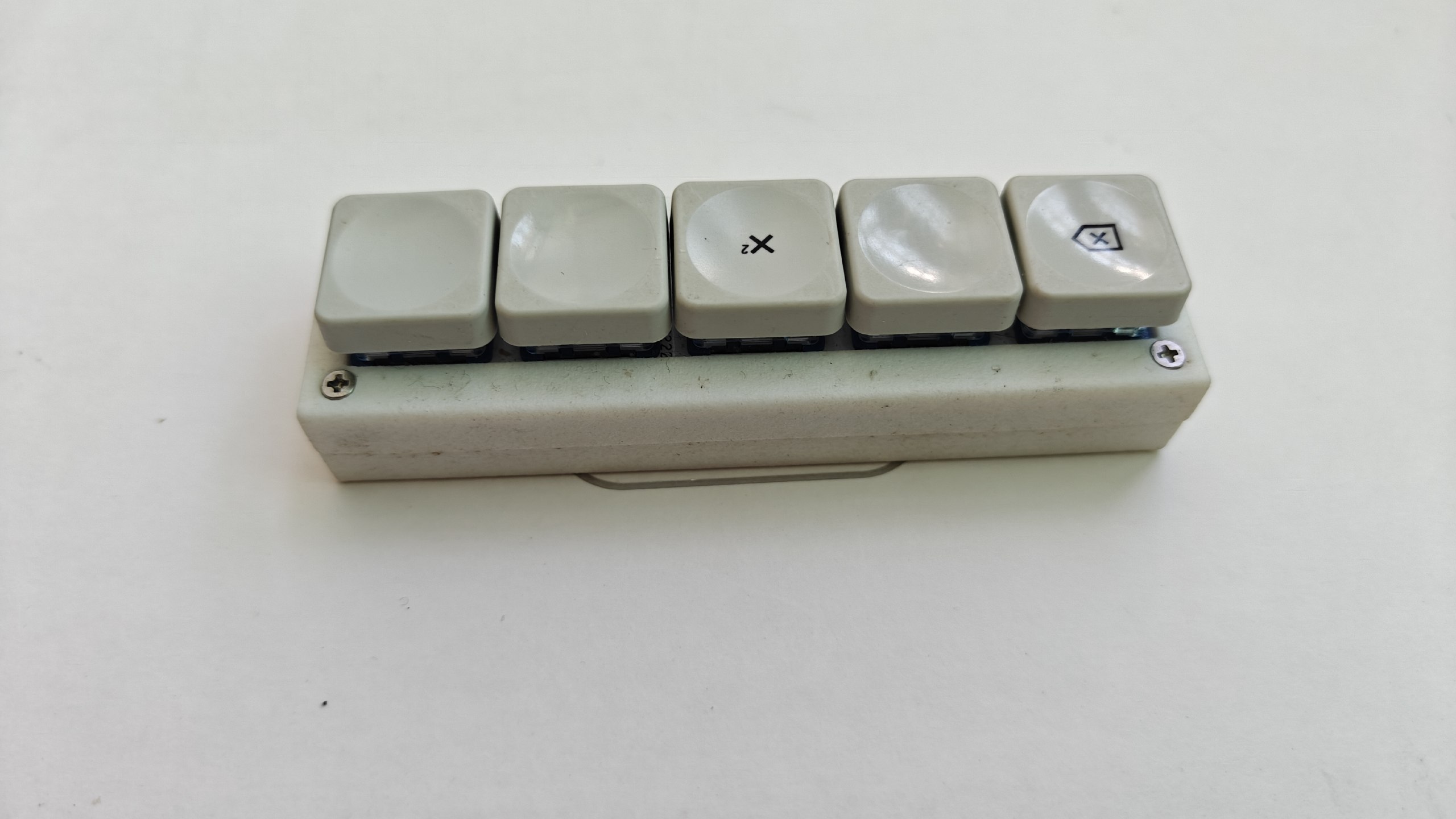

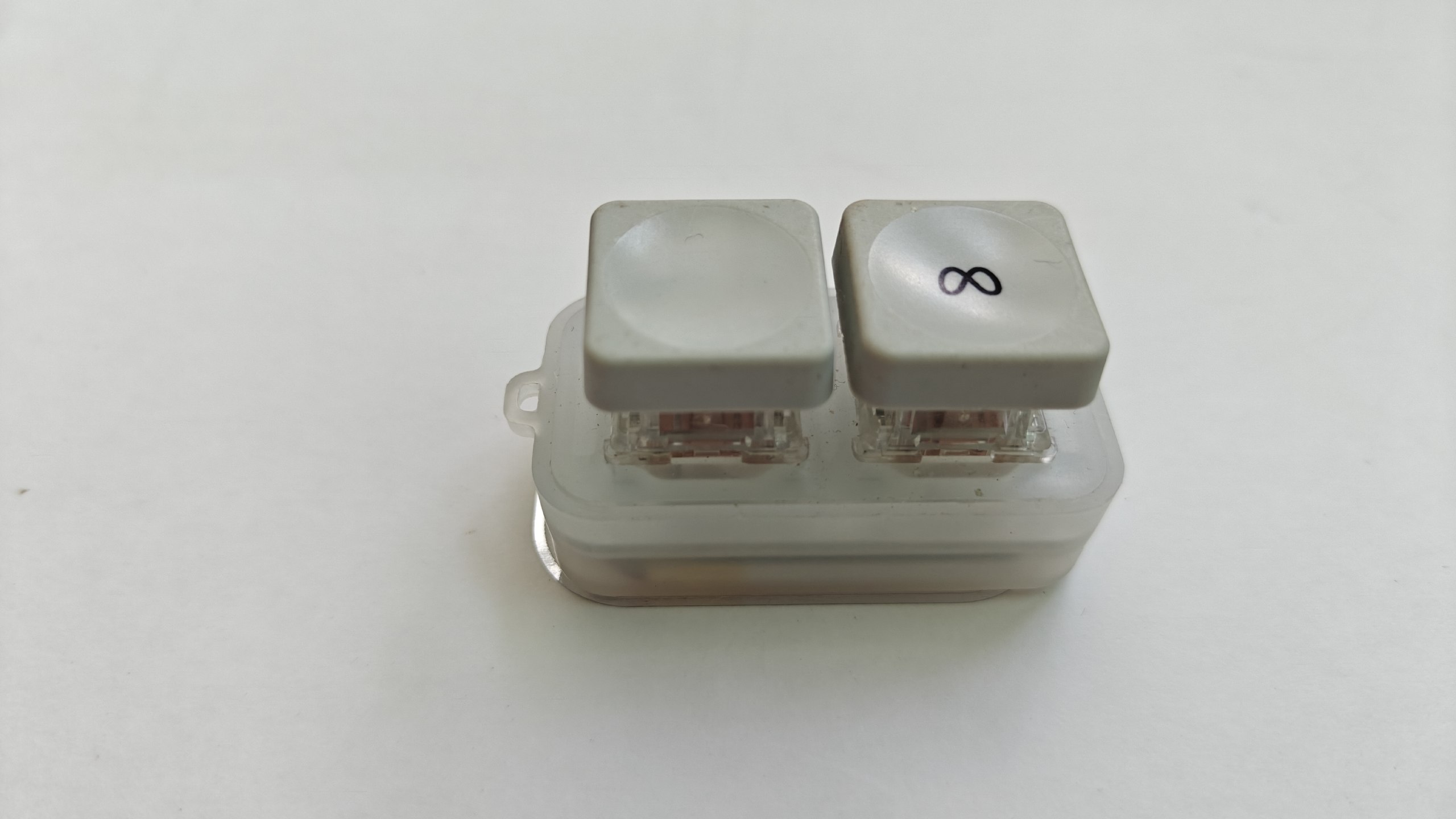

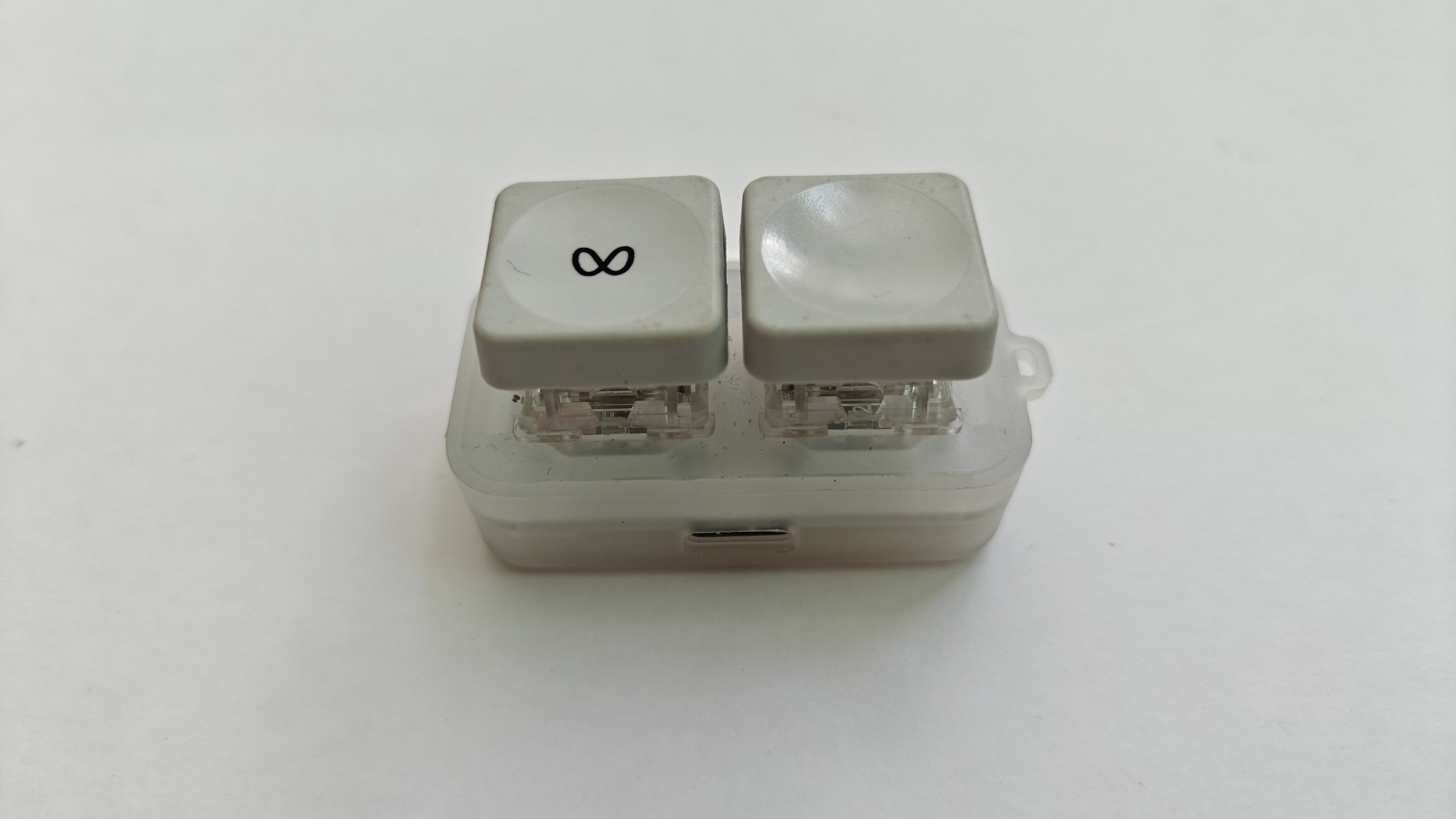

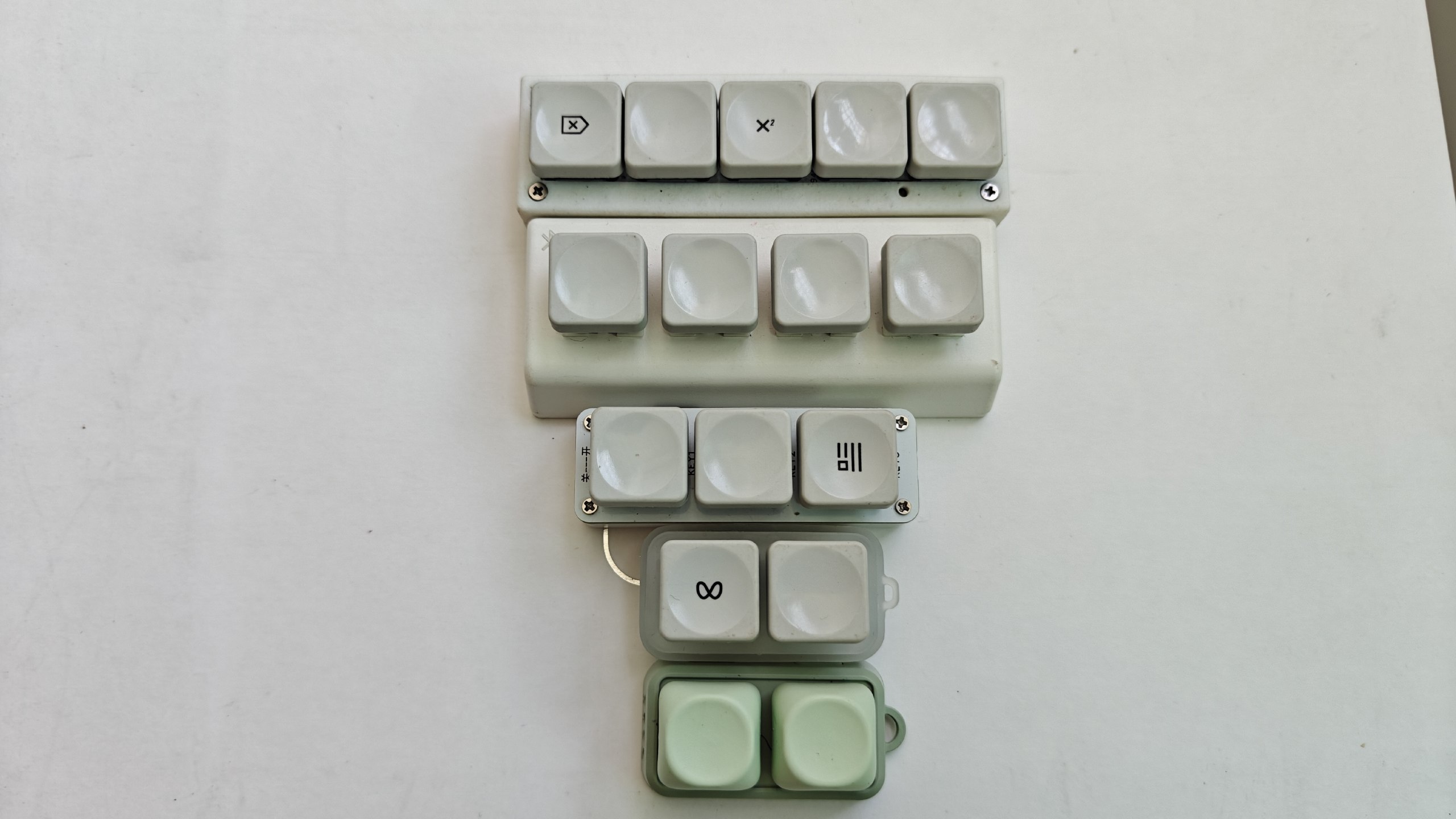

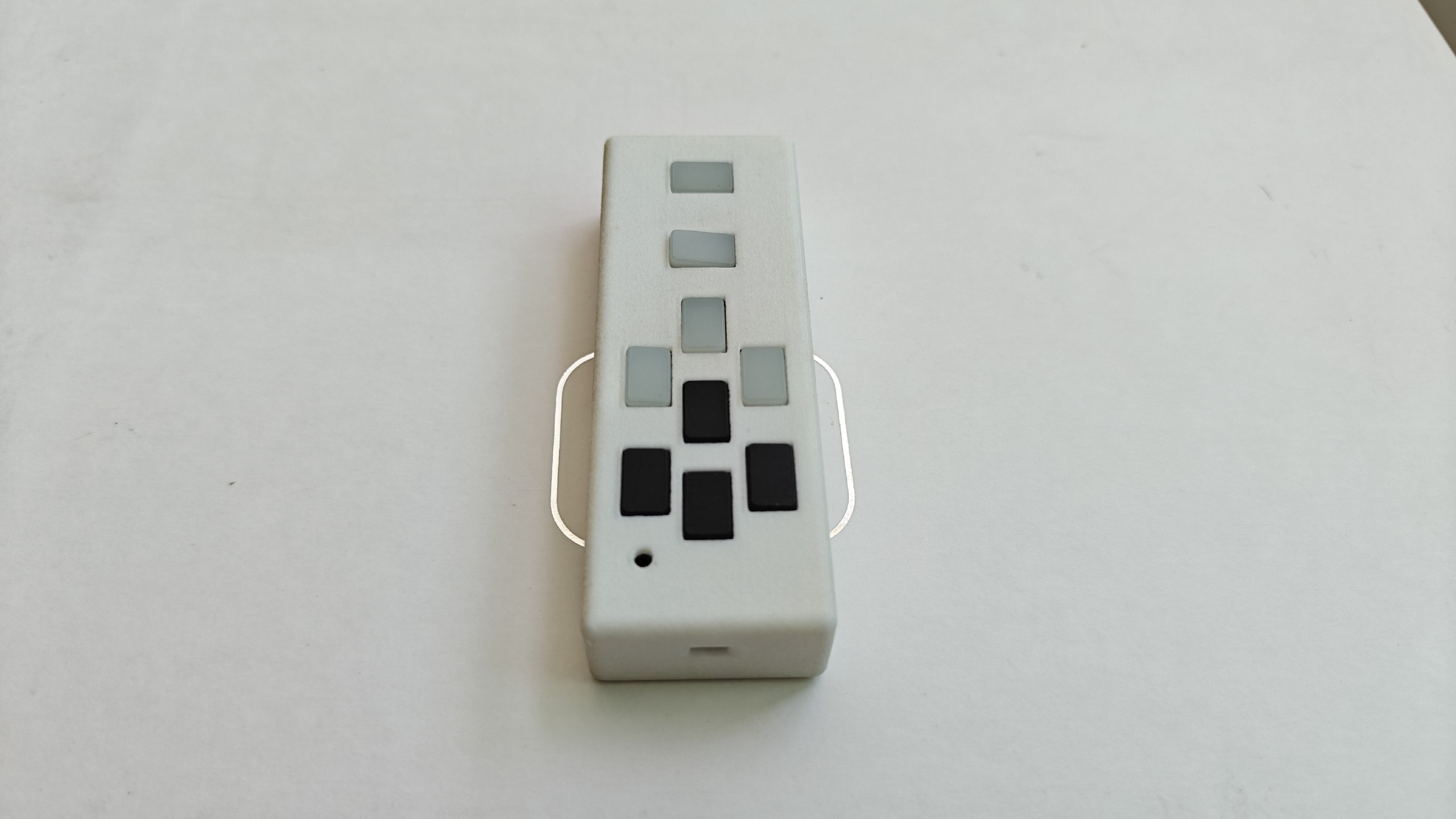

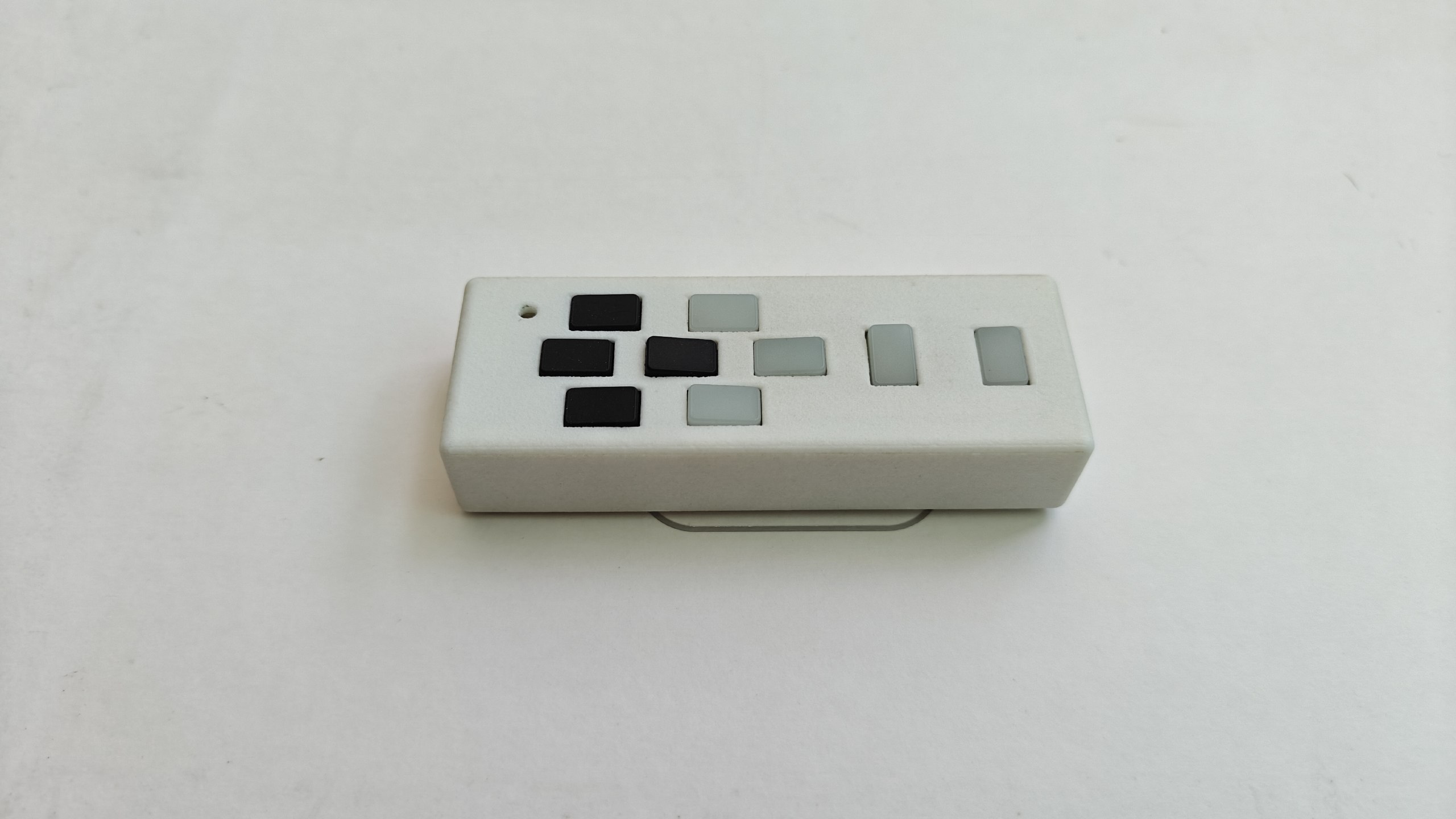

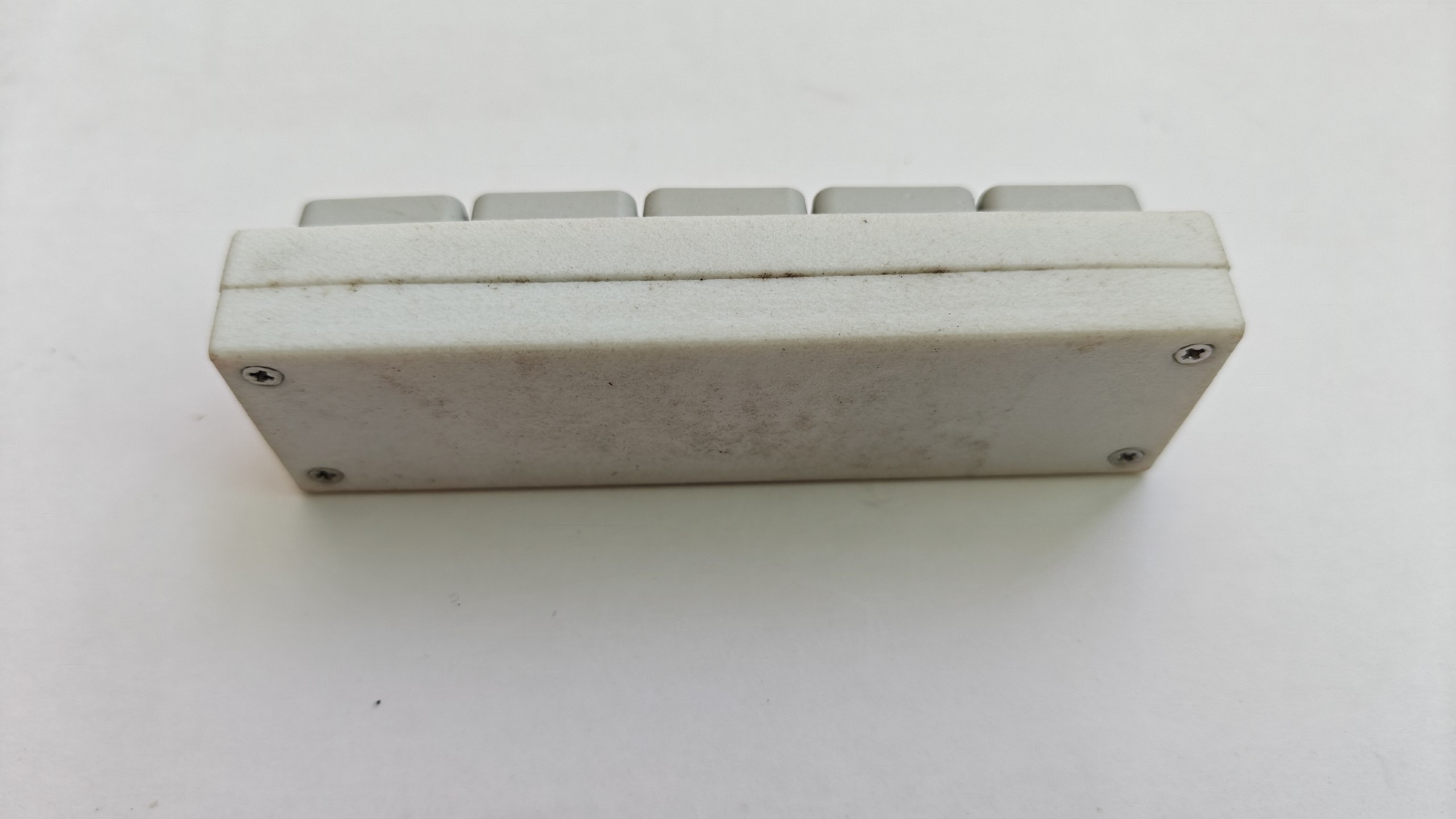

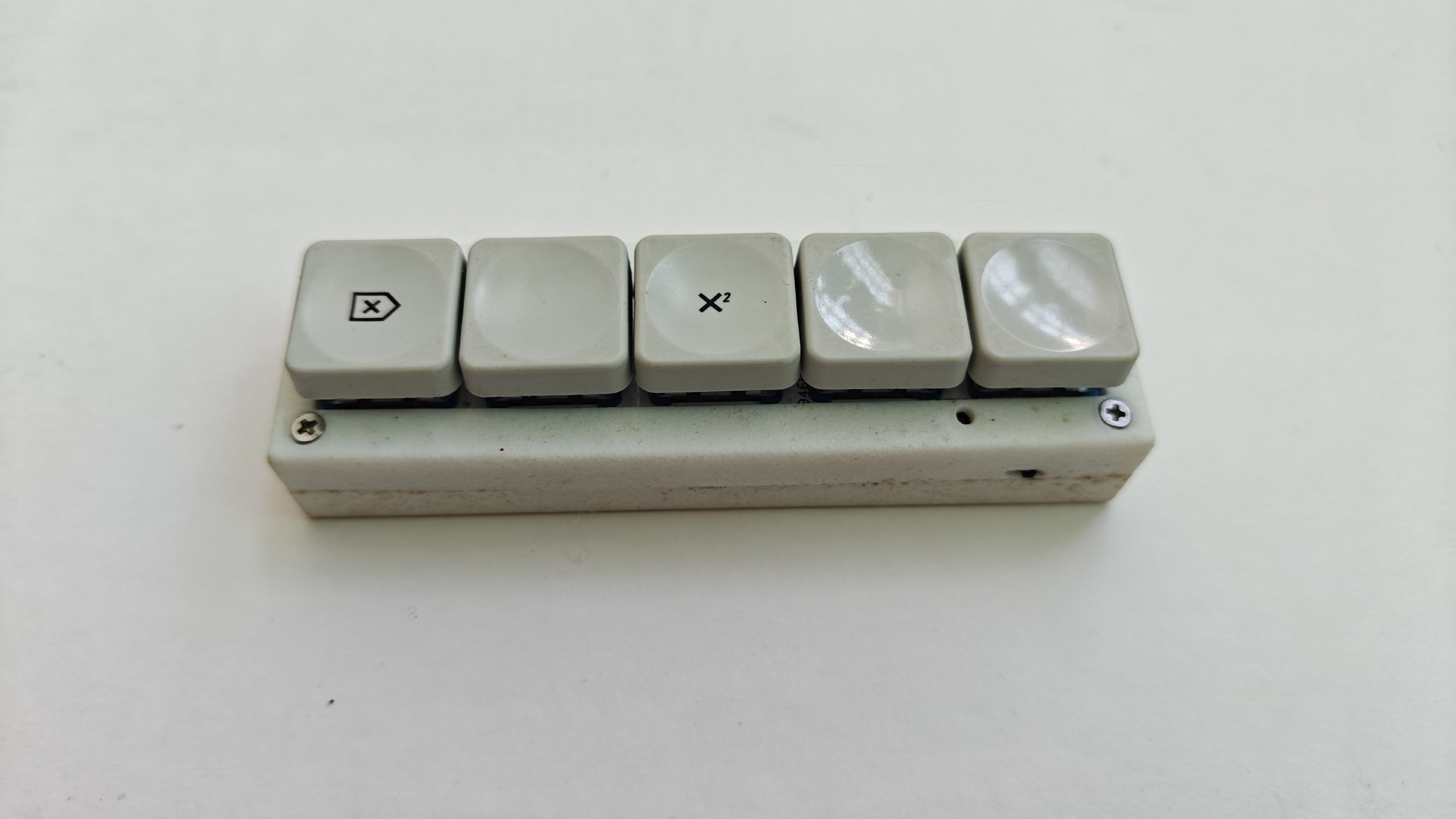

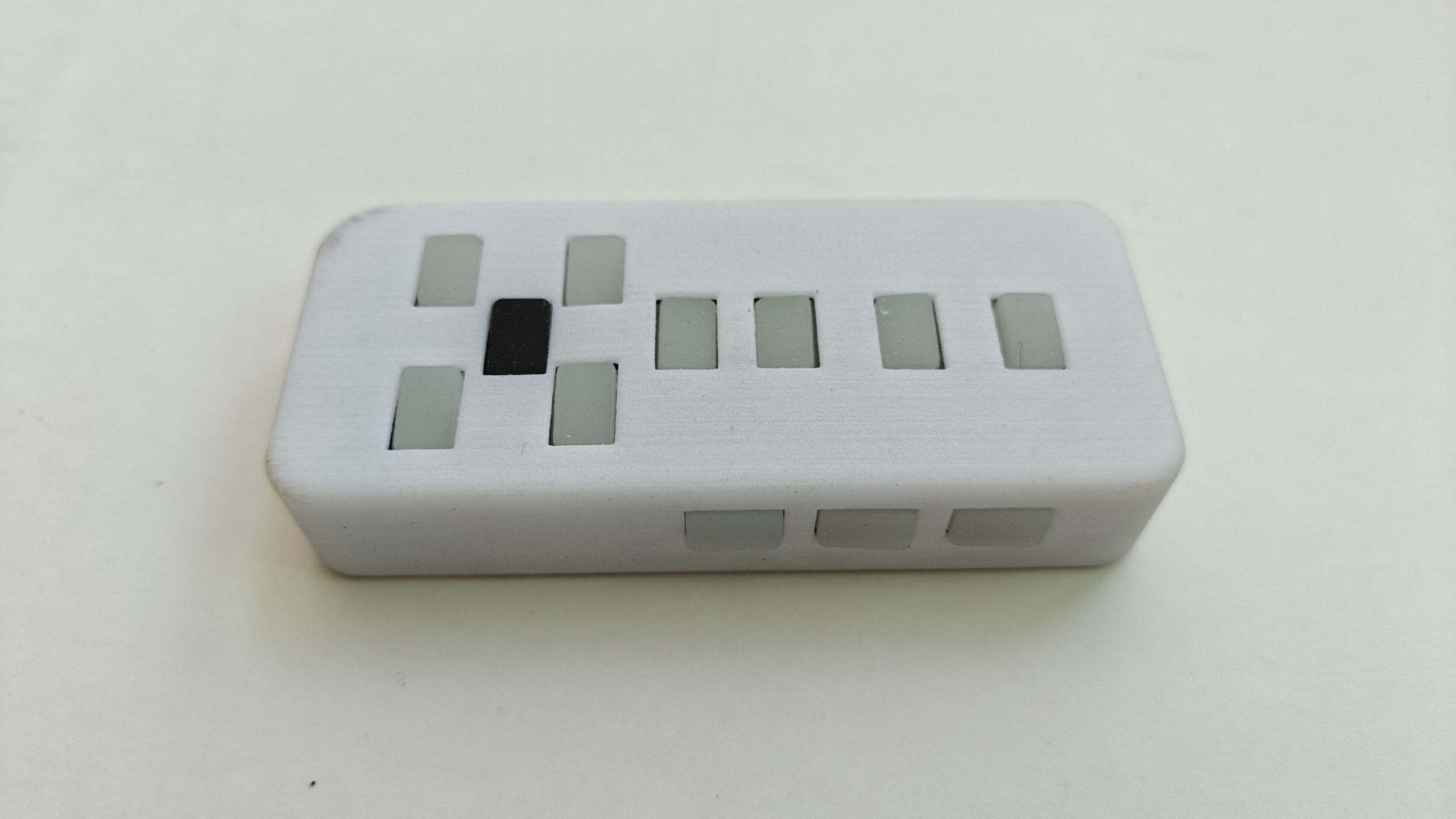

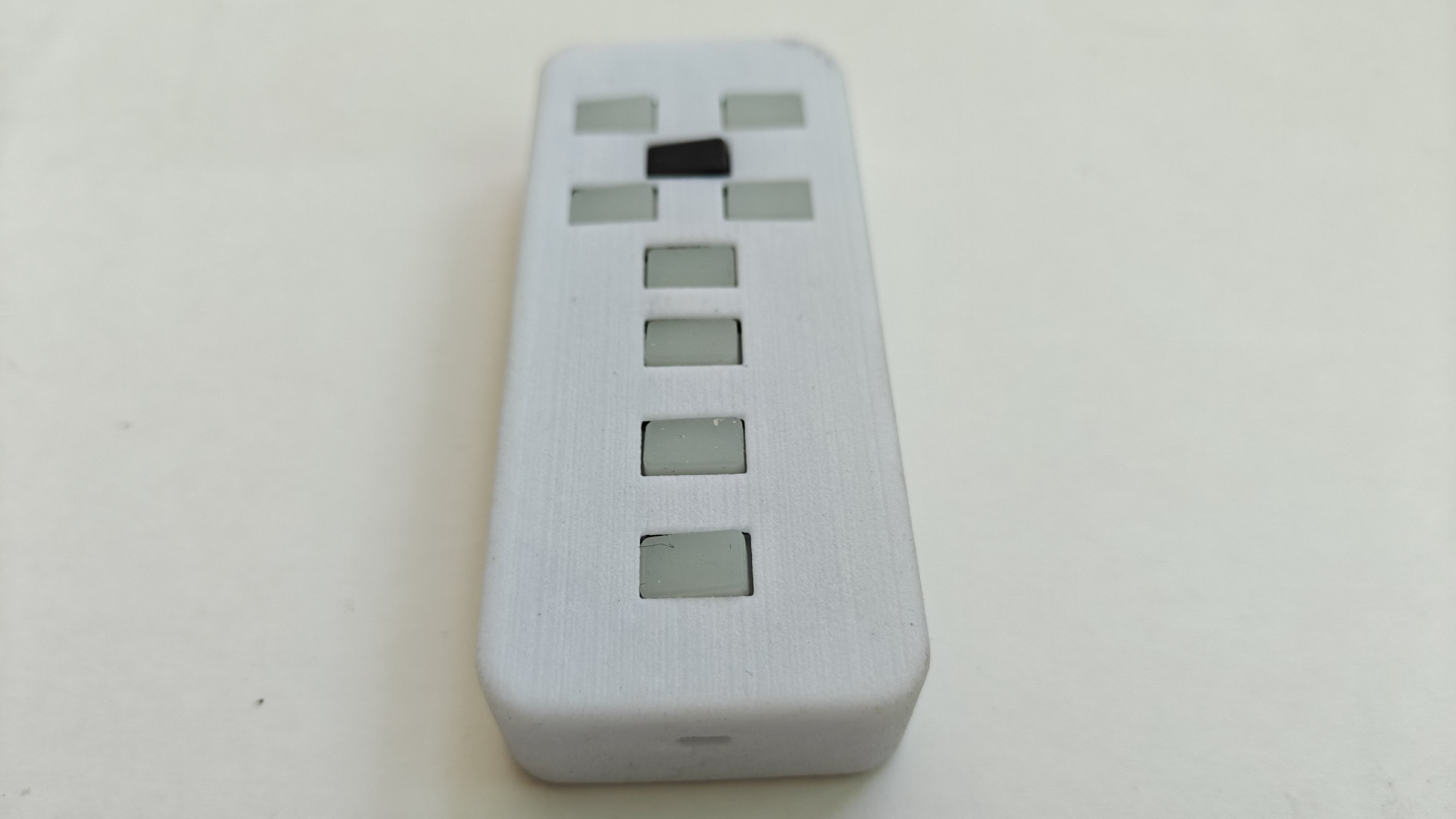

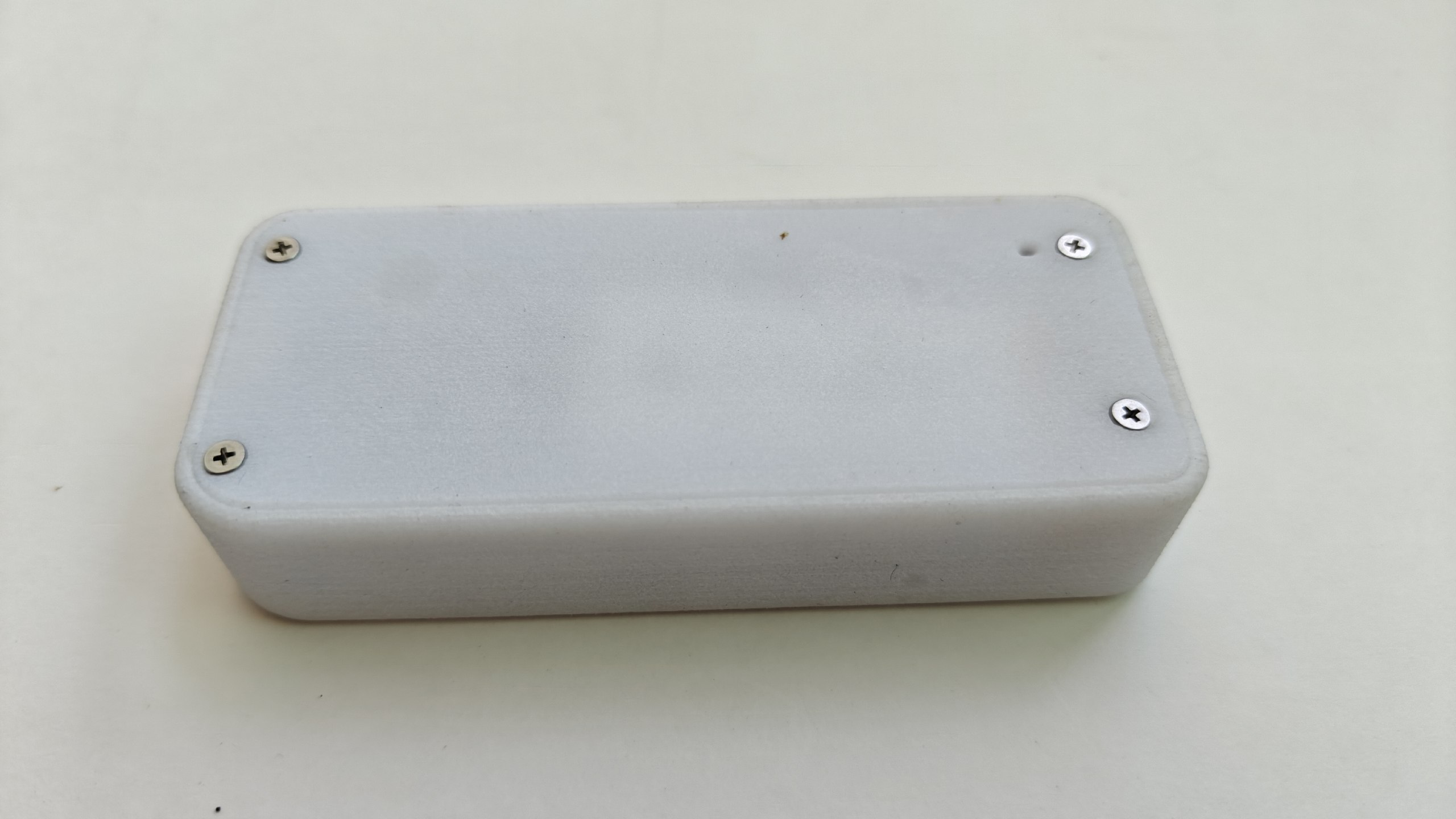

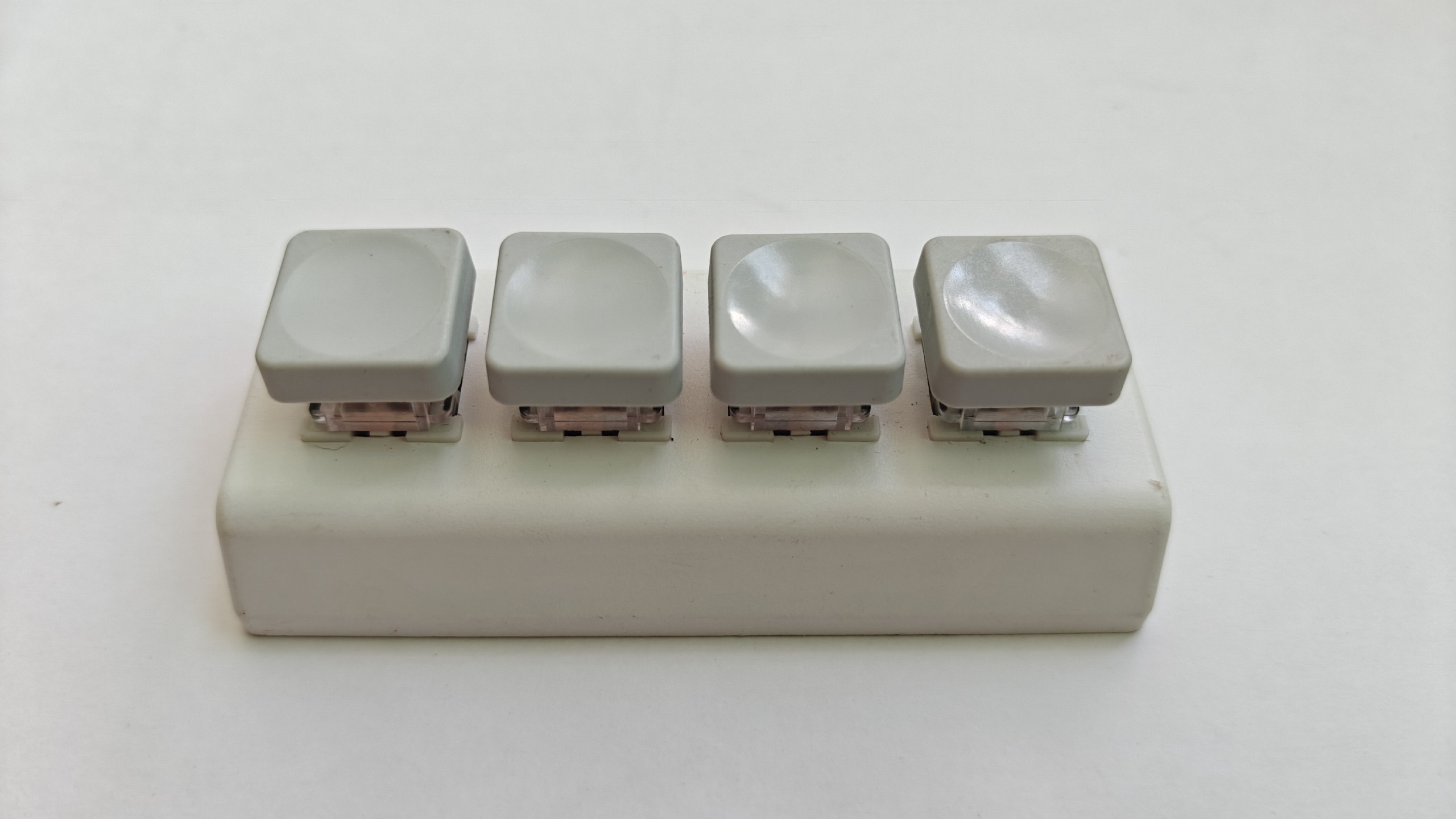

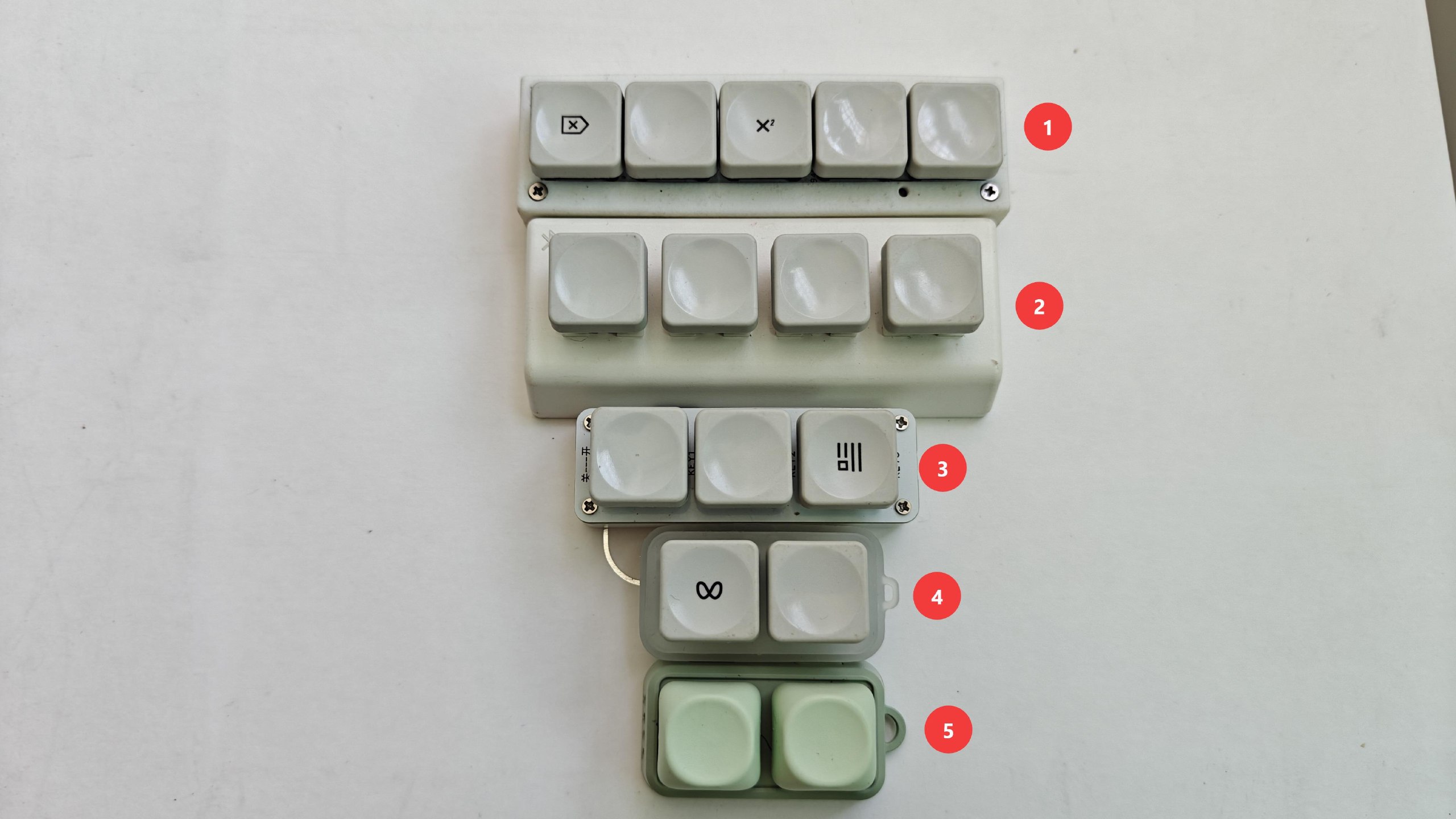

自制五键凯华静音矮轴

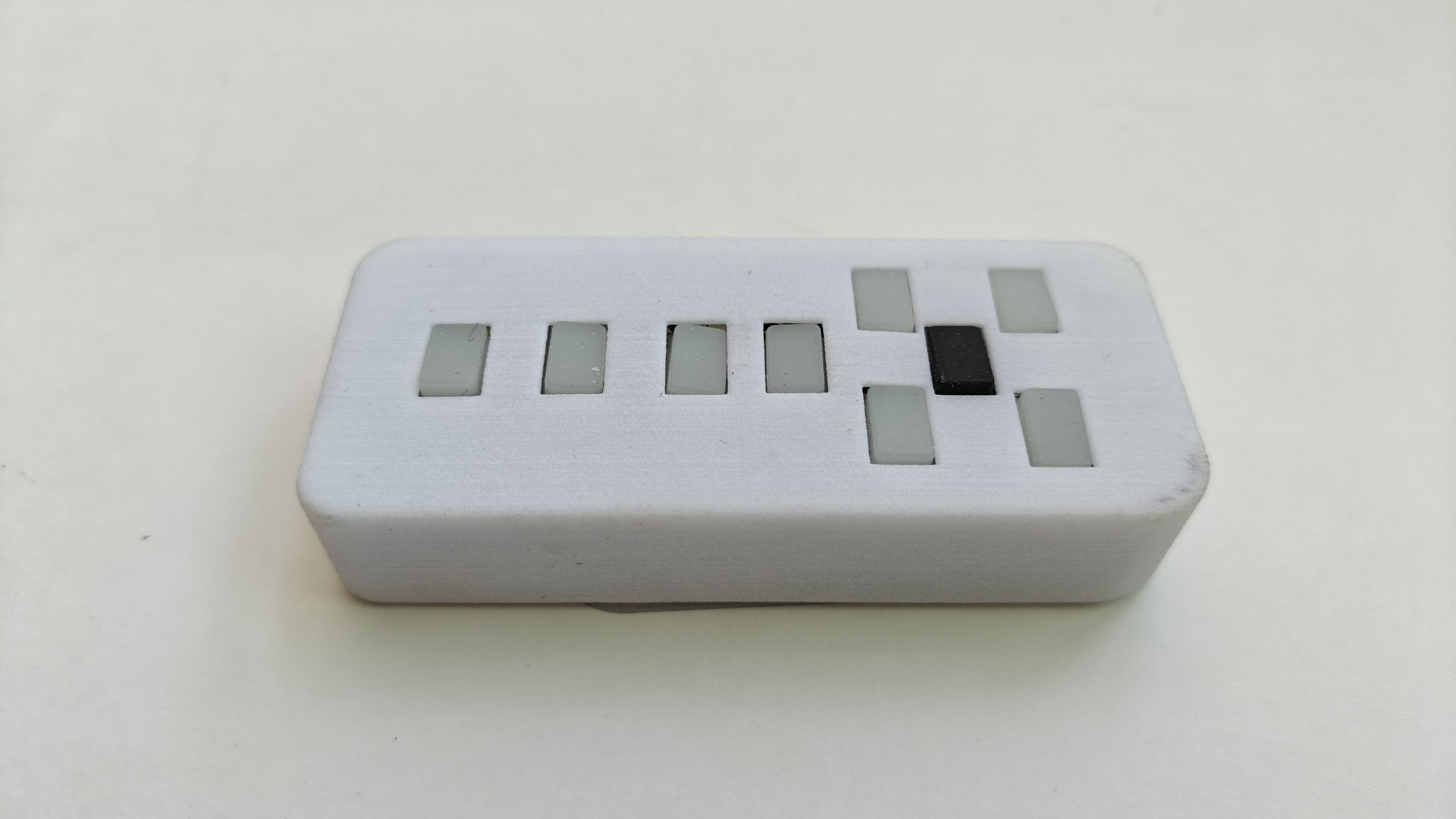

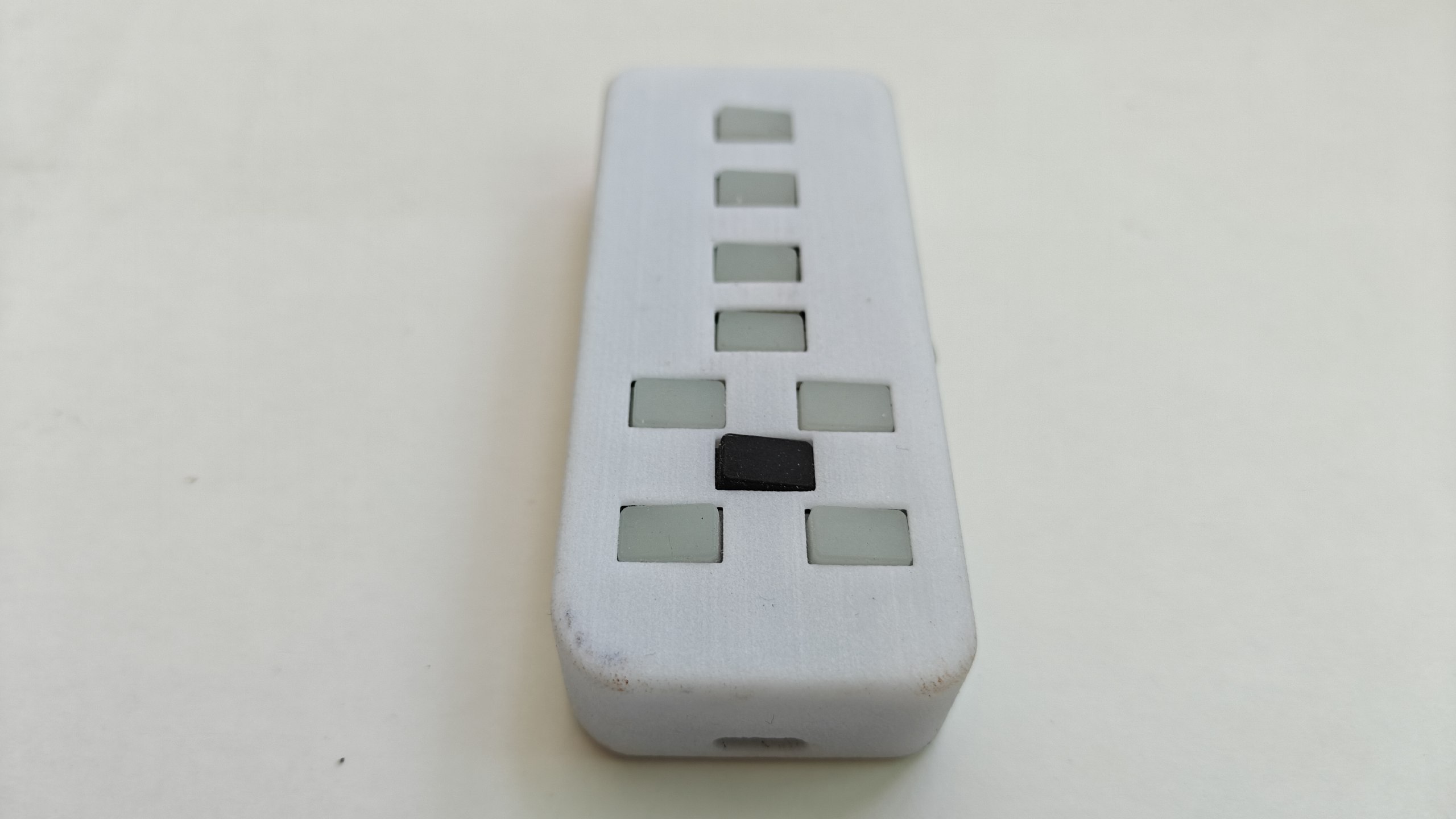

自制凯华微动和TTC静音微动翻页器

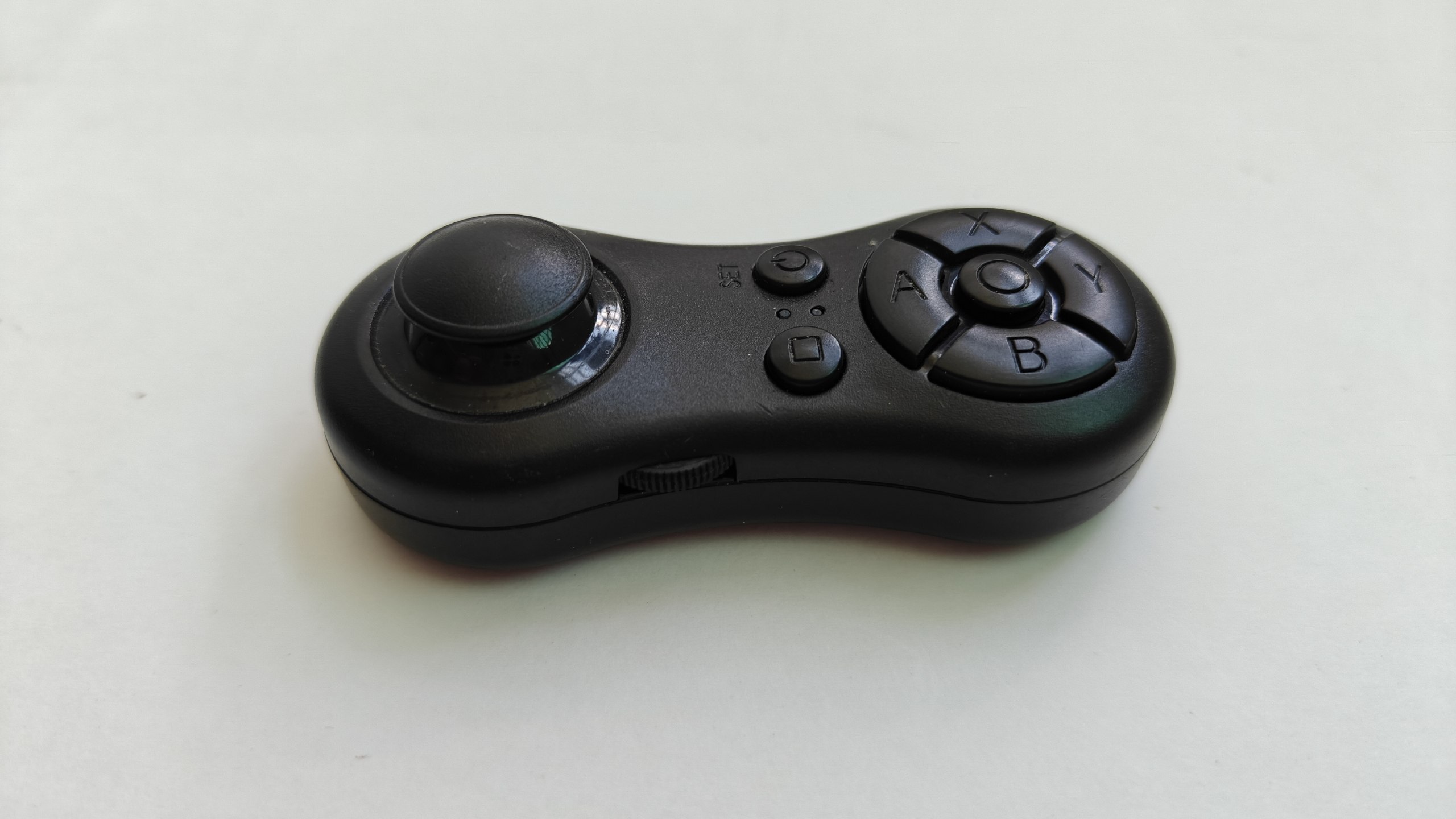

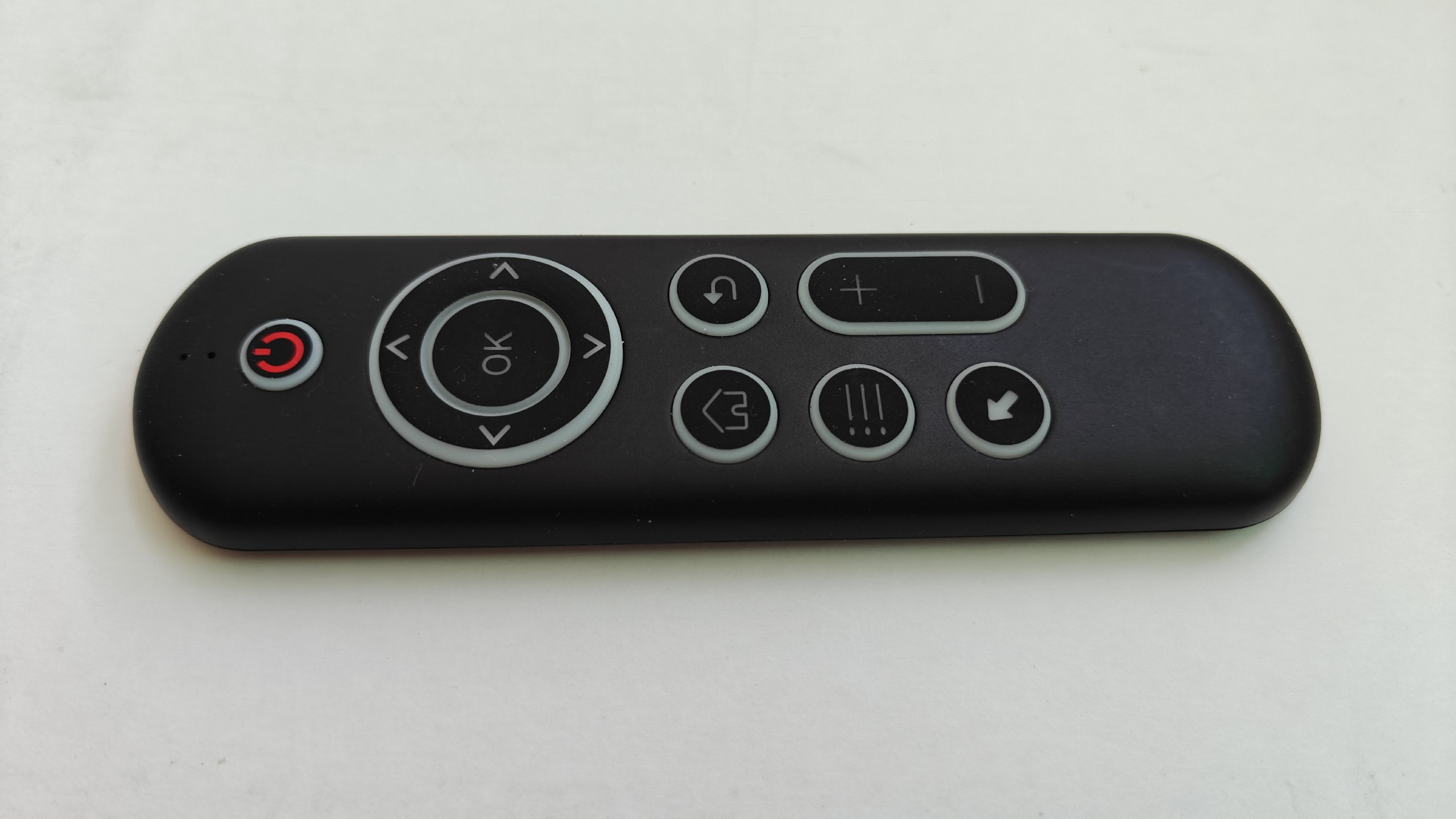

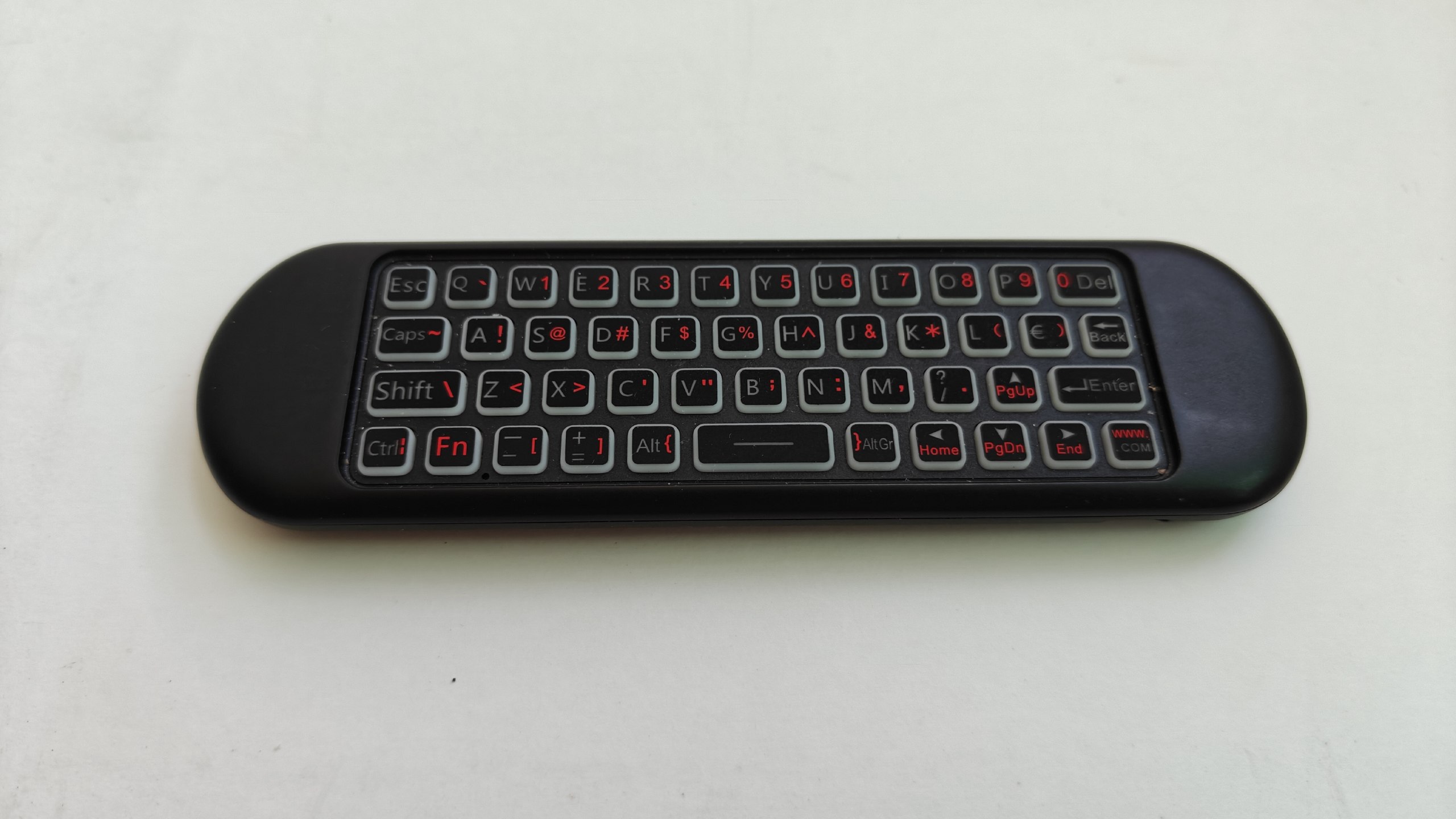

空中飞鼠七彩

闲鱼surface dial模拟旋钮

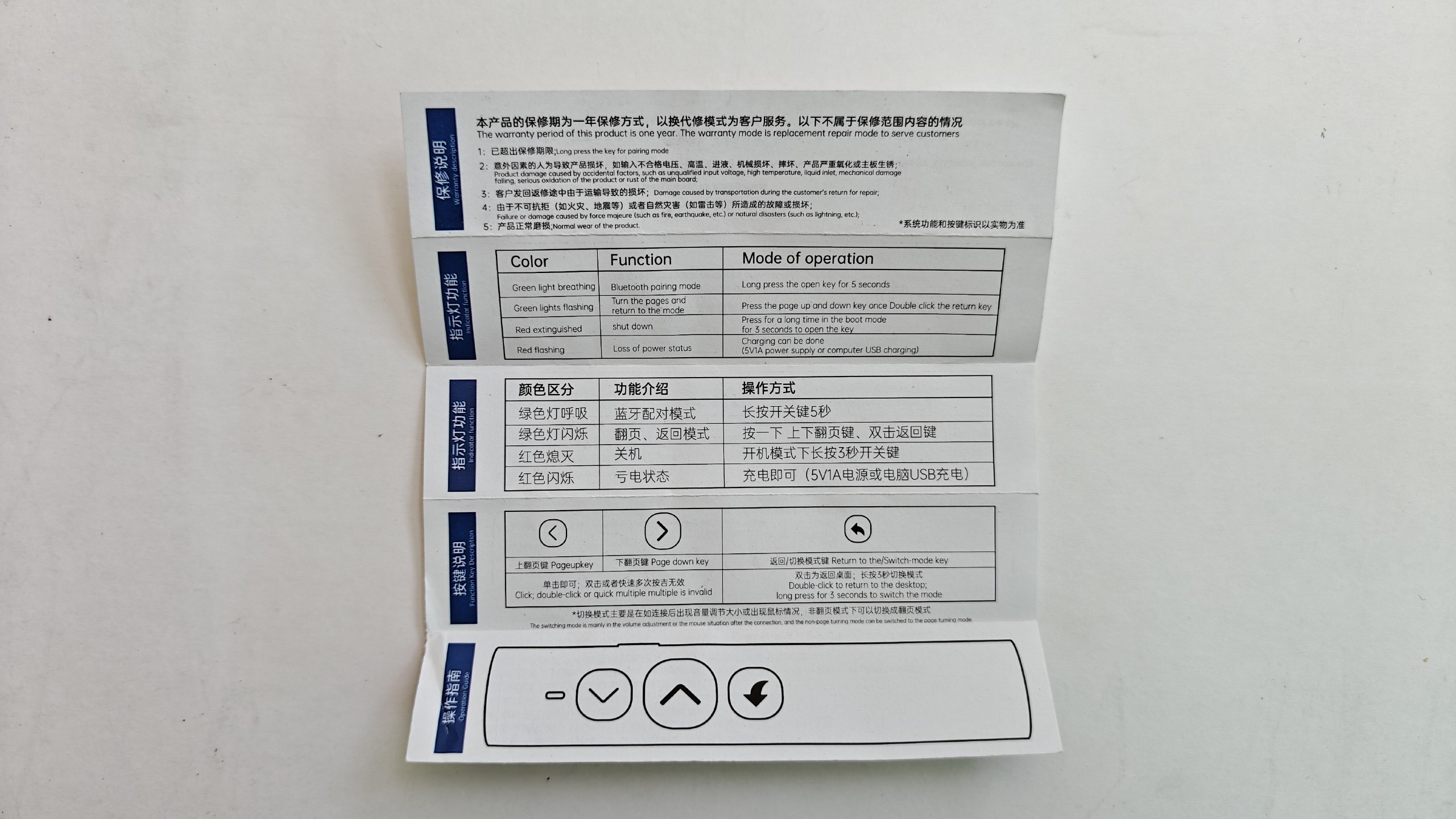

翻页器2022不自动休眠 5.1升级版

萝卜兔Robit蓝牙翻页器

使用教程和配置文件KeyKey 蓝牙版 | 萝卜兔Robit Wiki

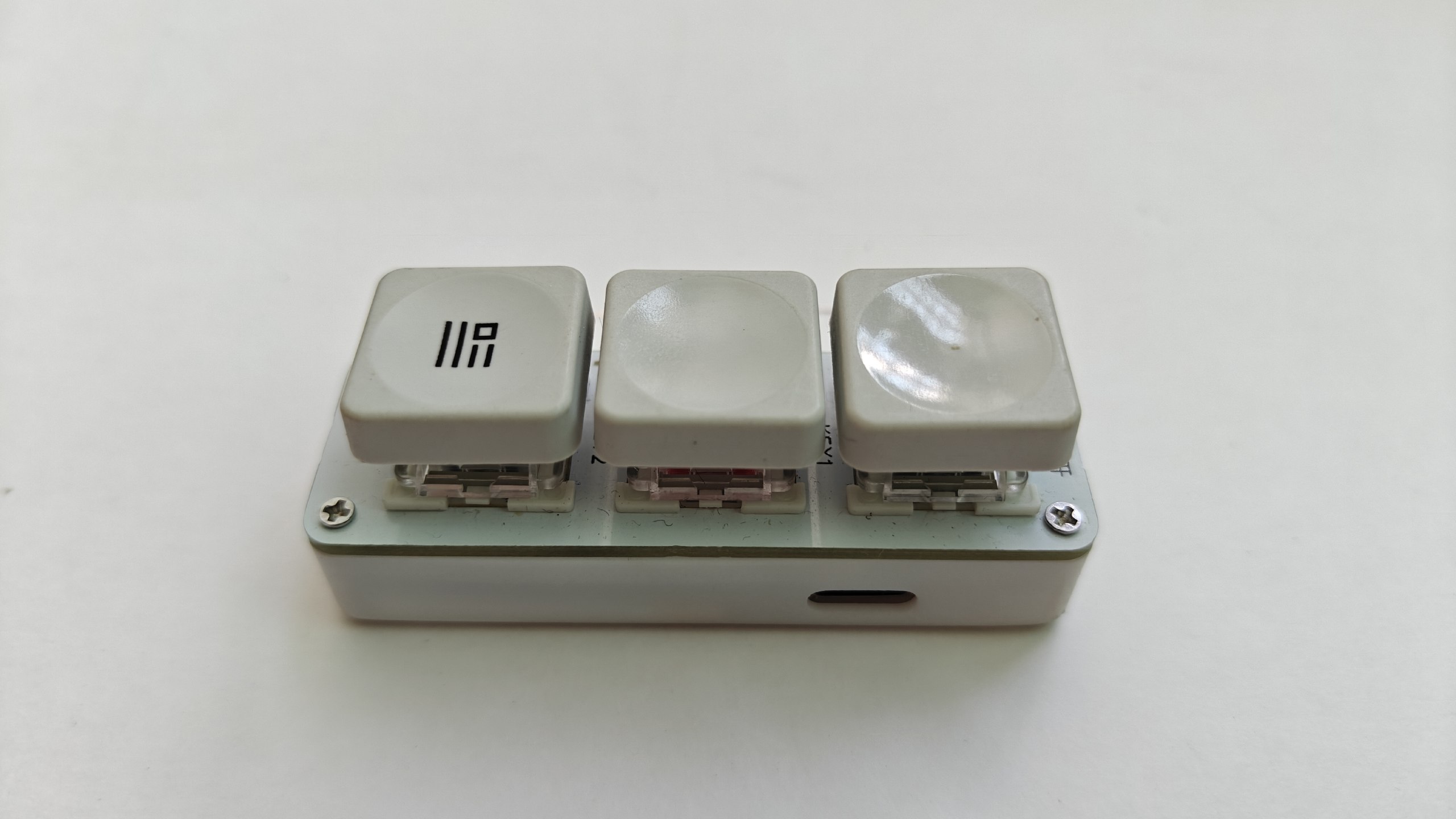

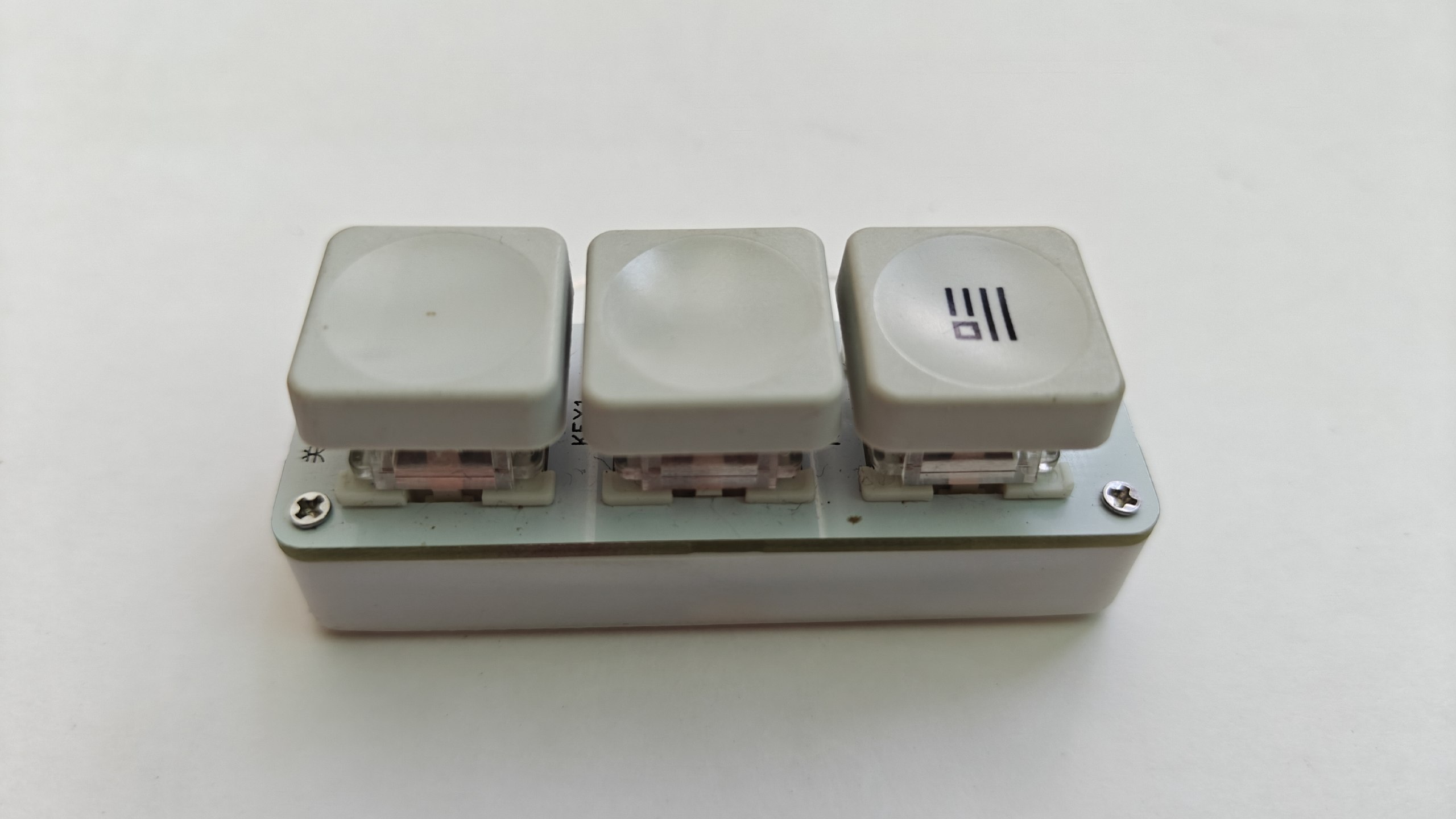

及艺术蓝牙三键翻页器青轴不带键帽

颖昱物联蓝牙四建

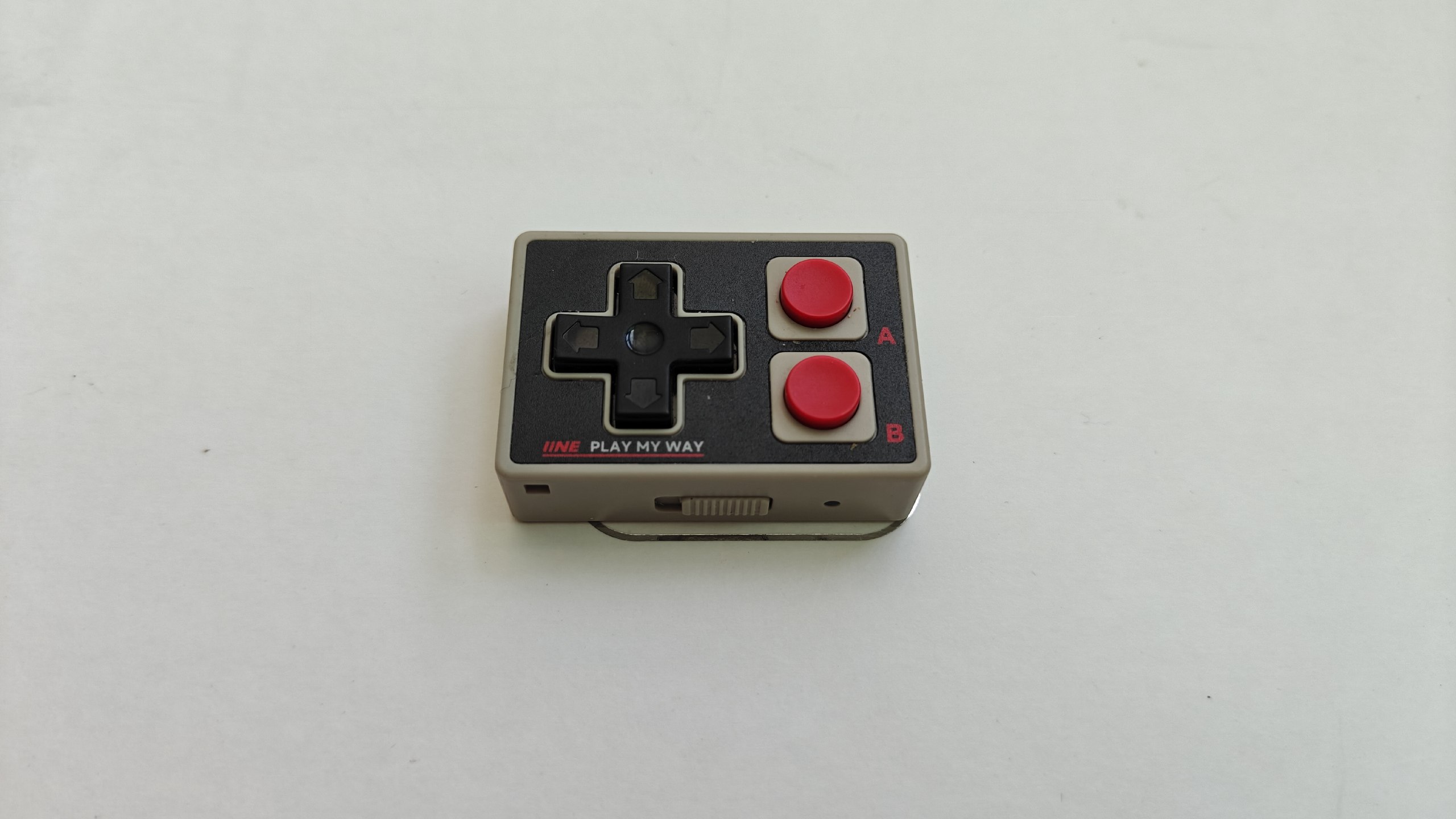

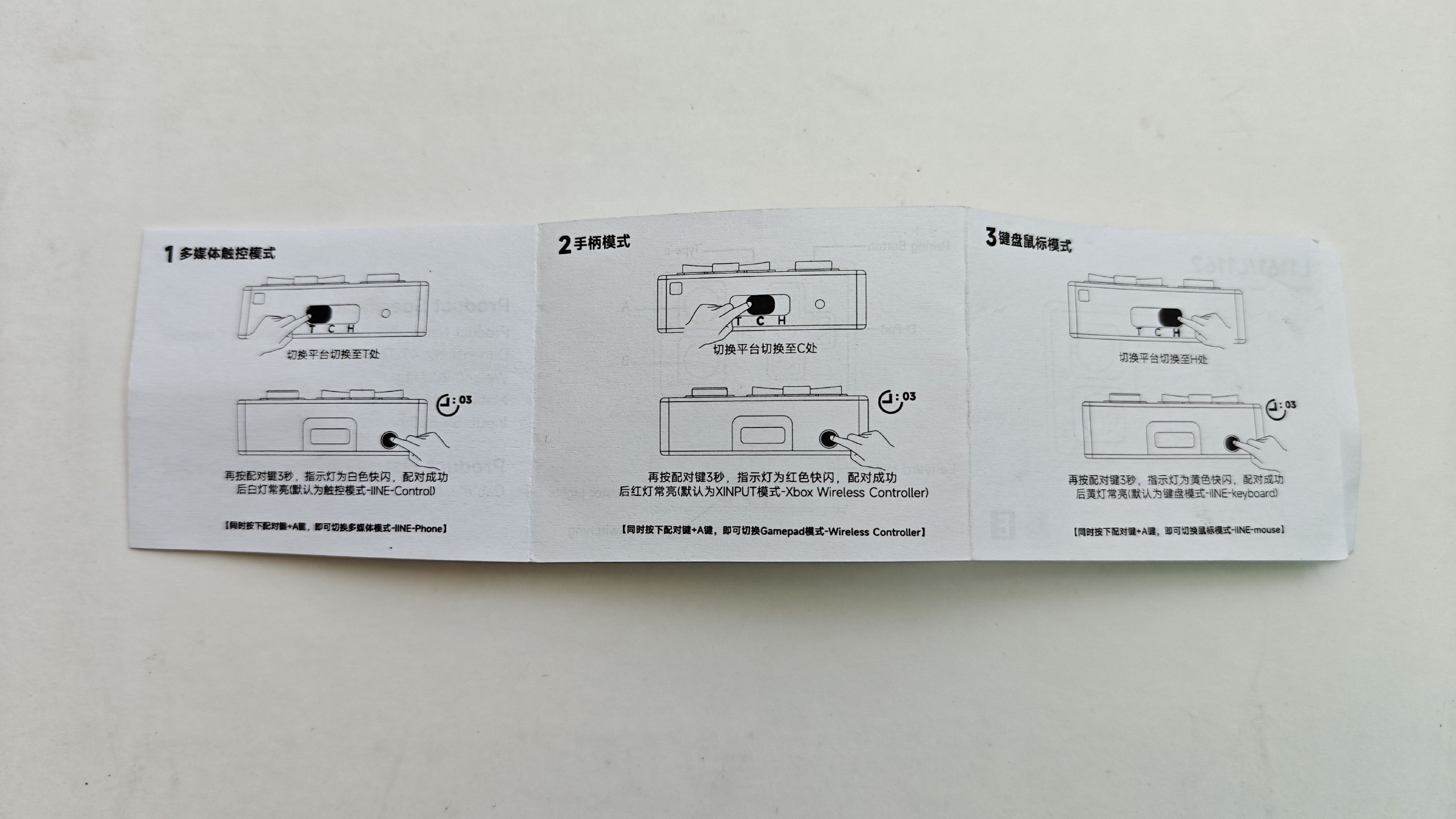

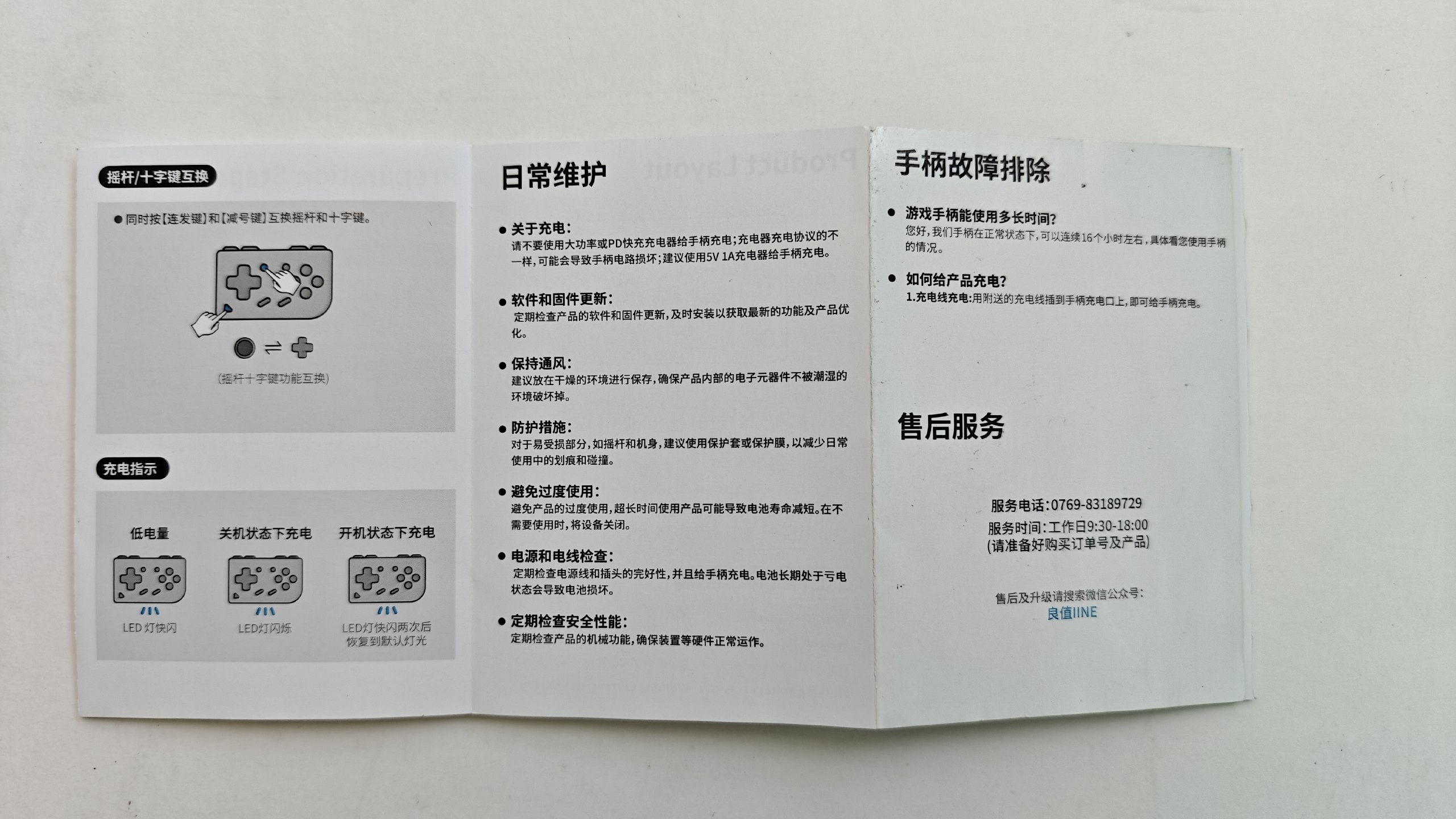

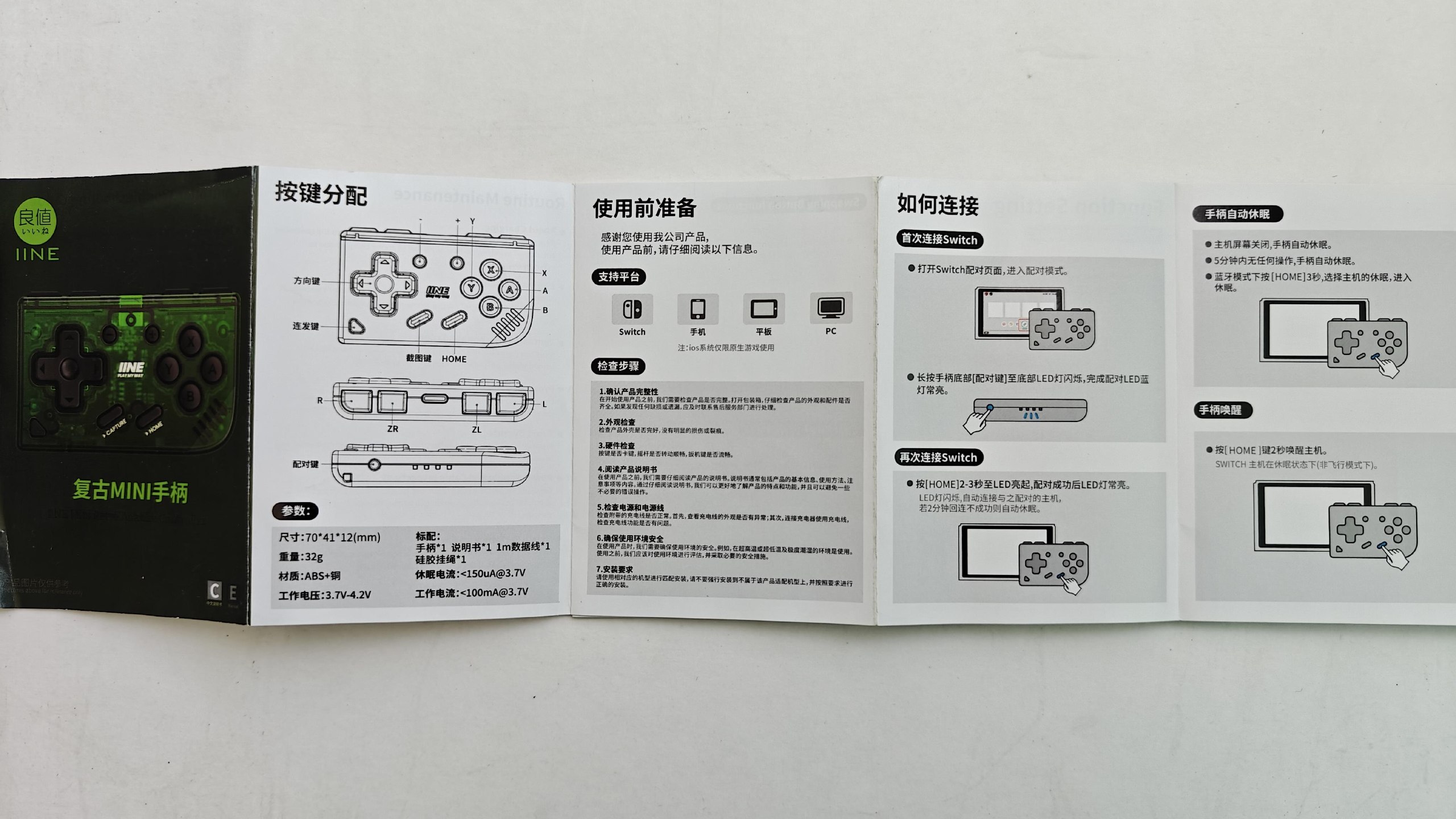

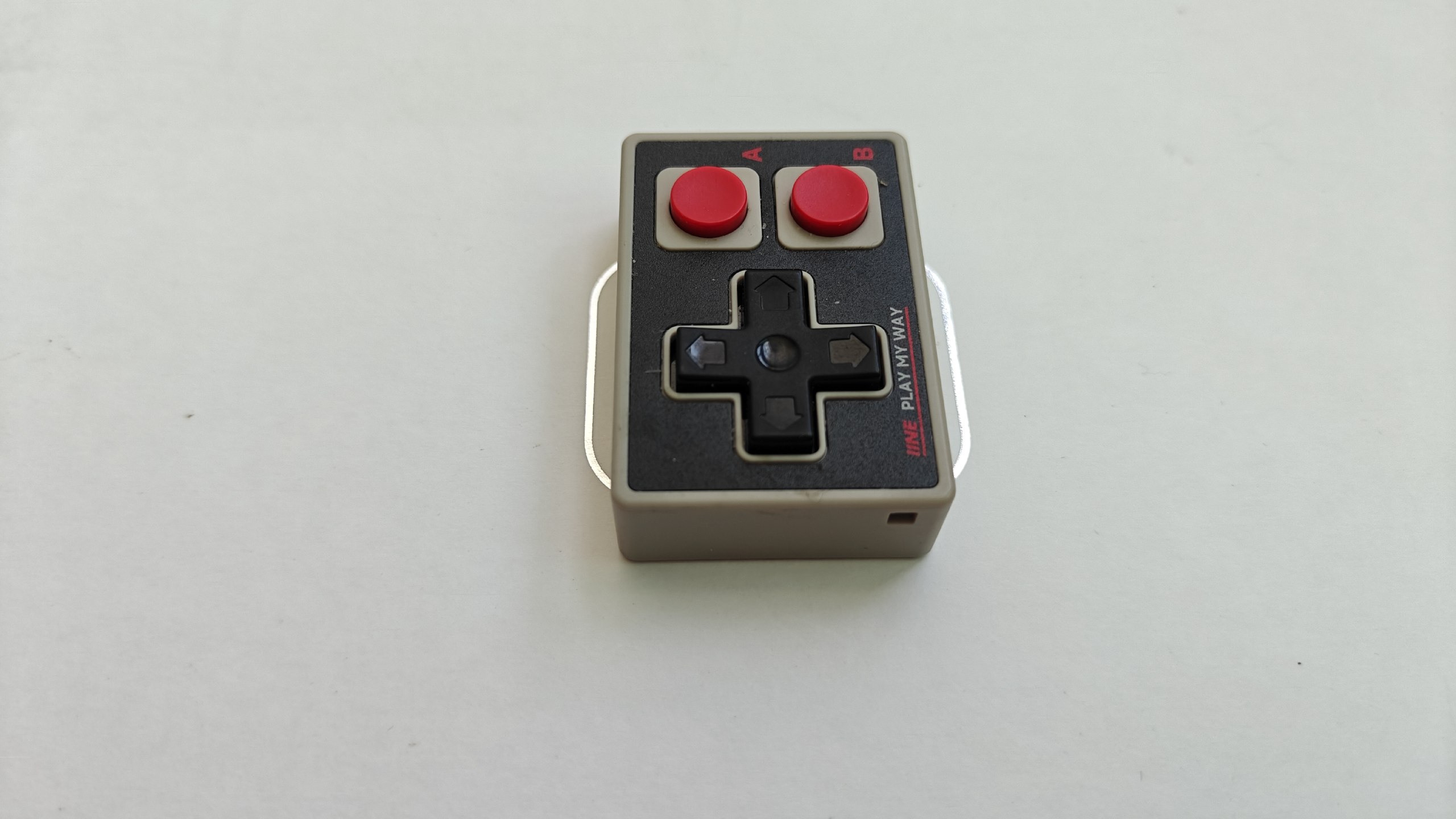

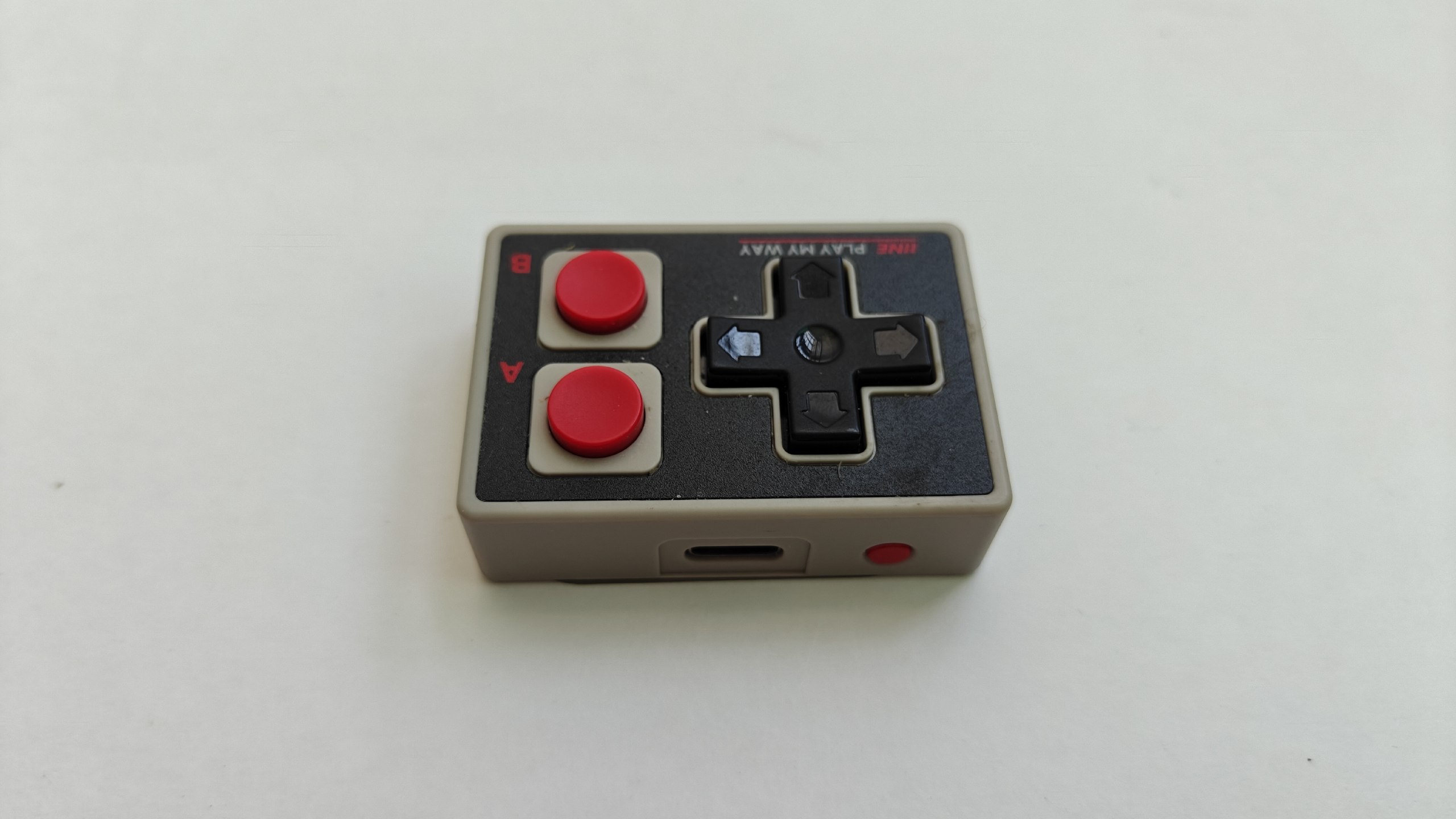

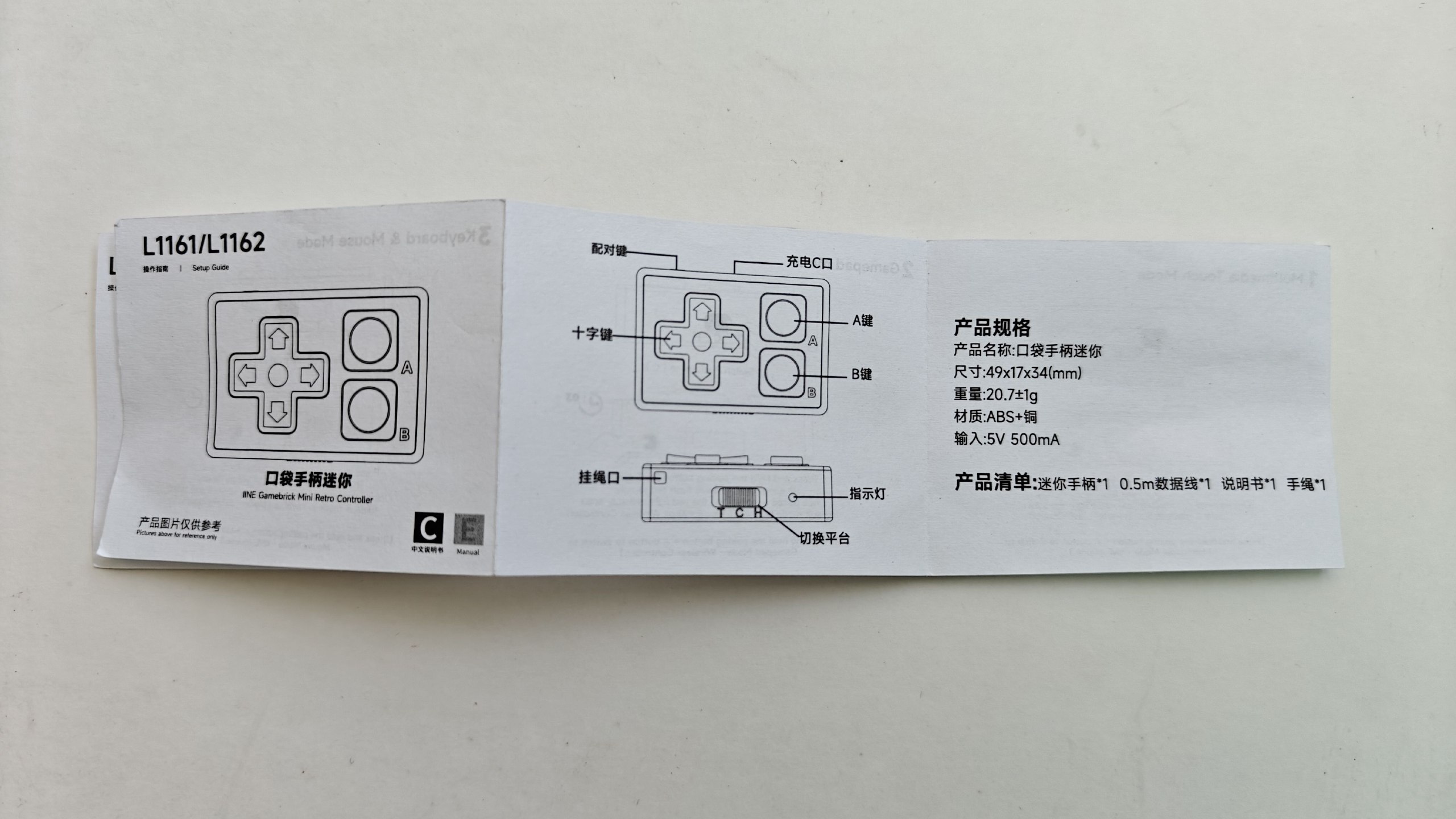

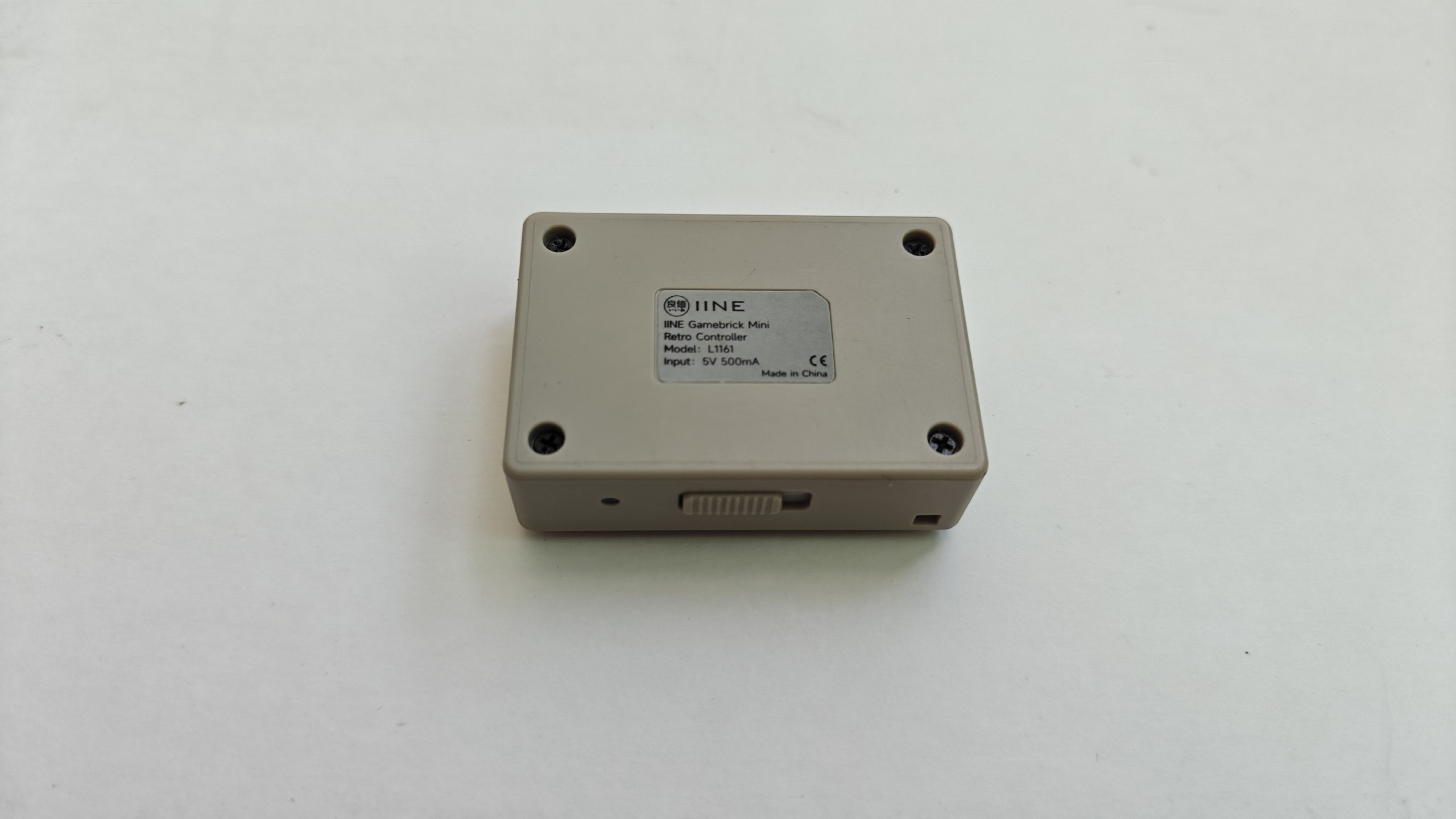

良值口袋迷你手柄经典灰 L1161

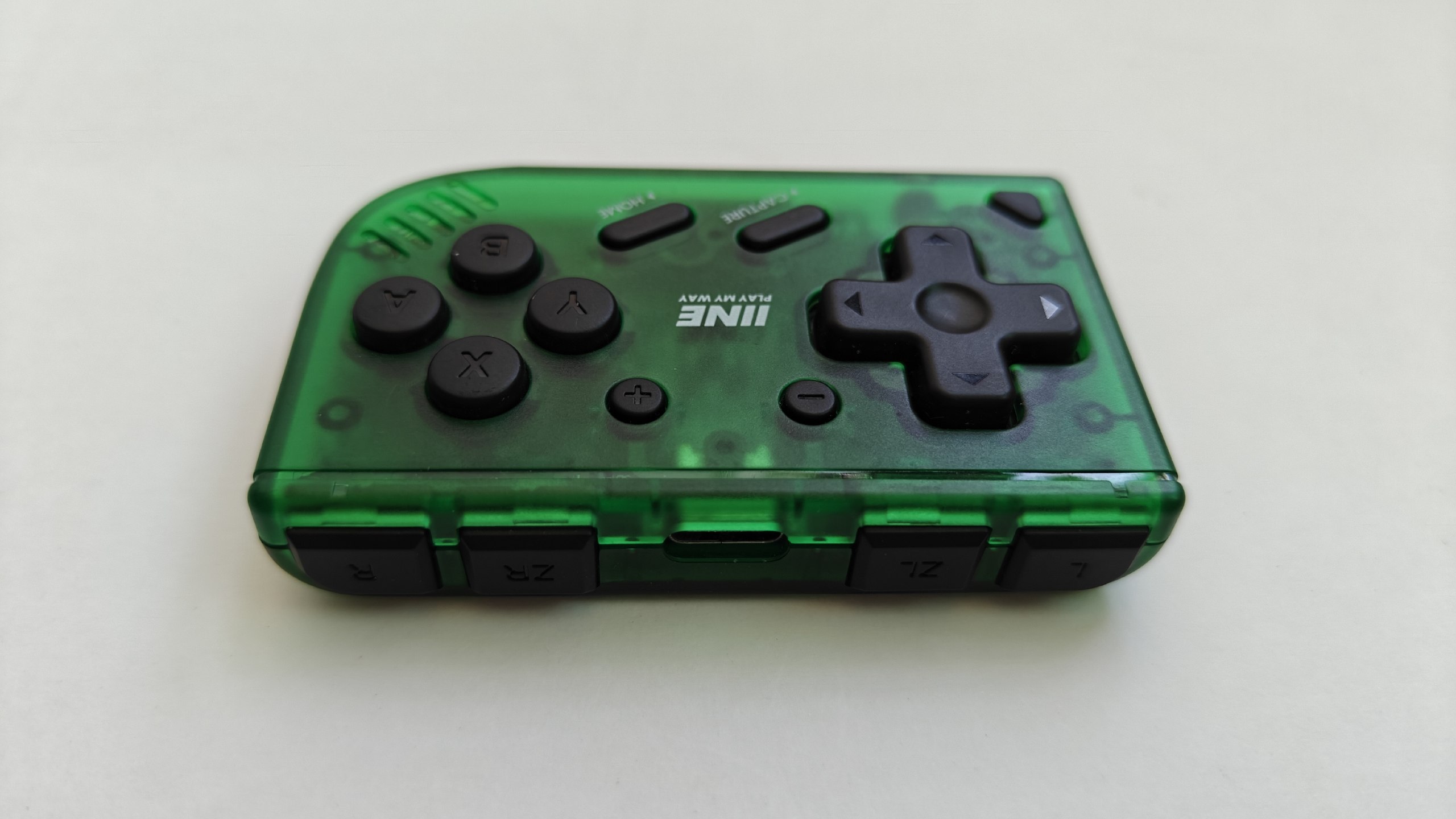

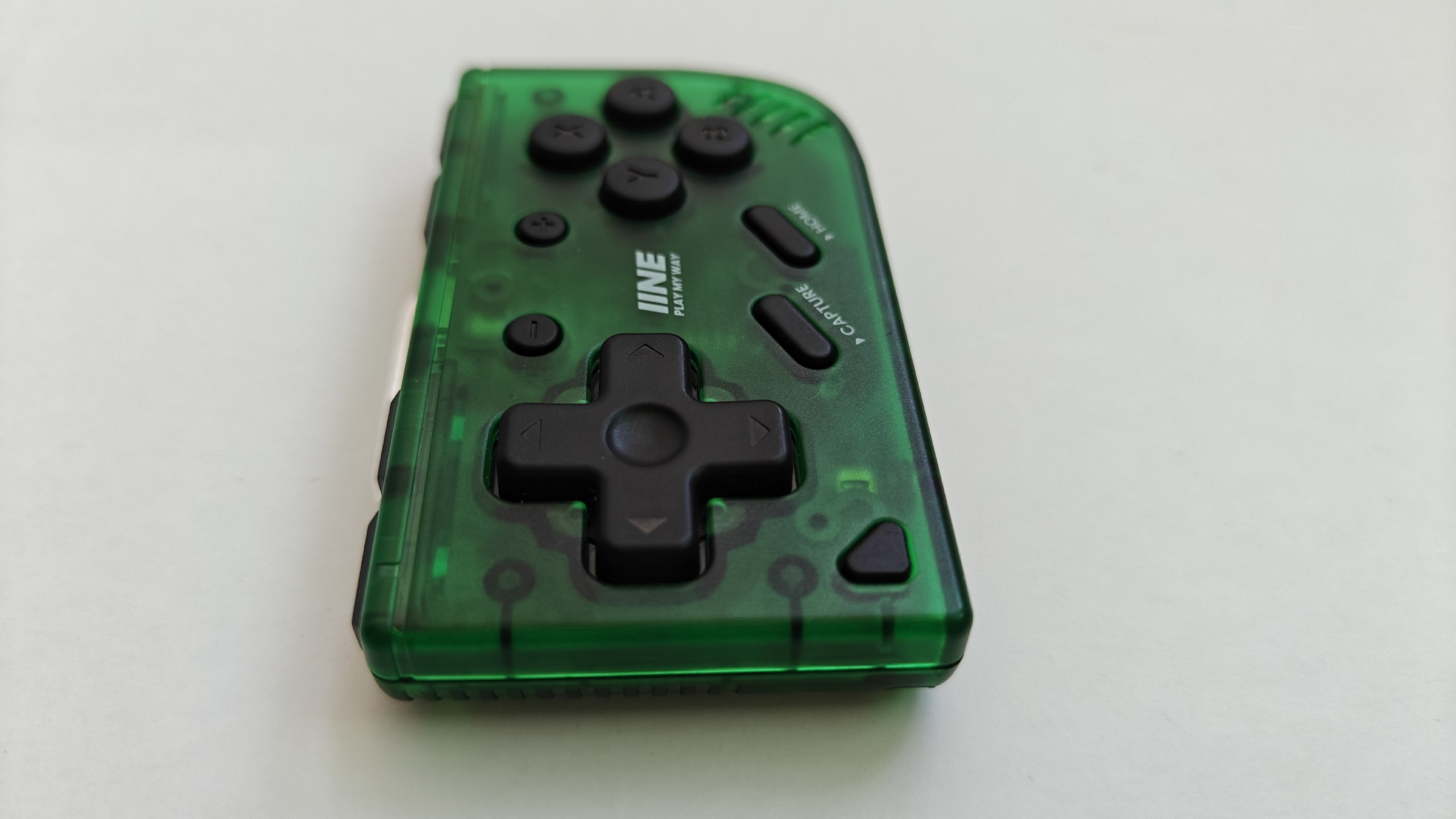

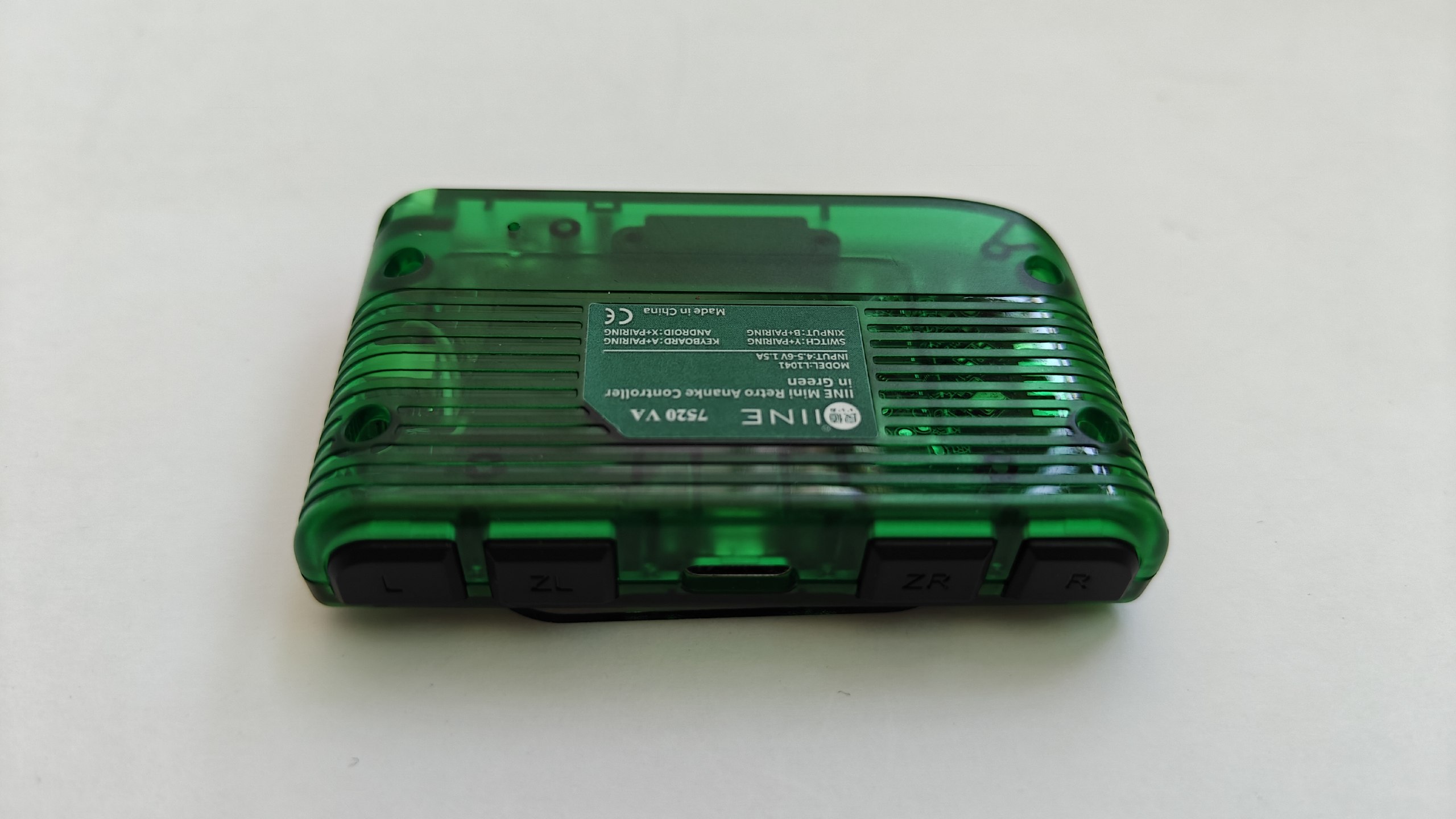

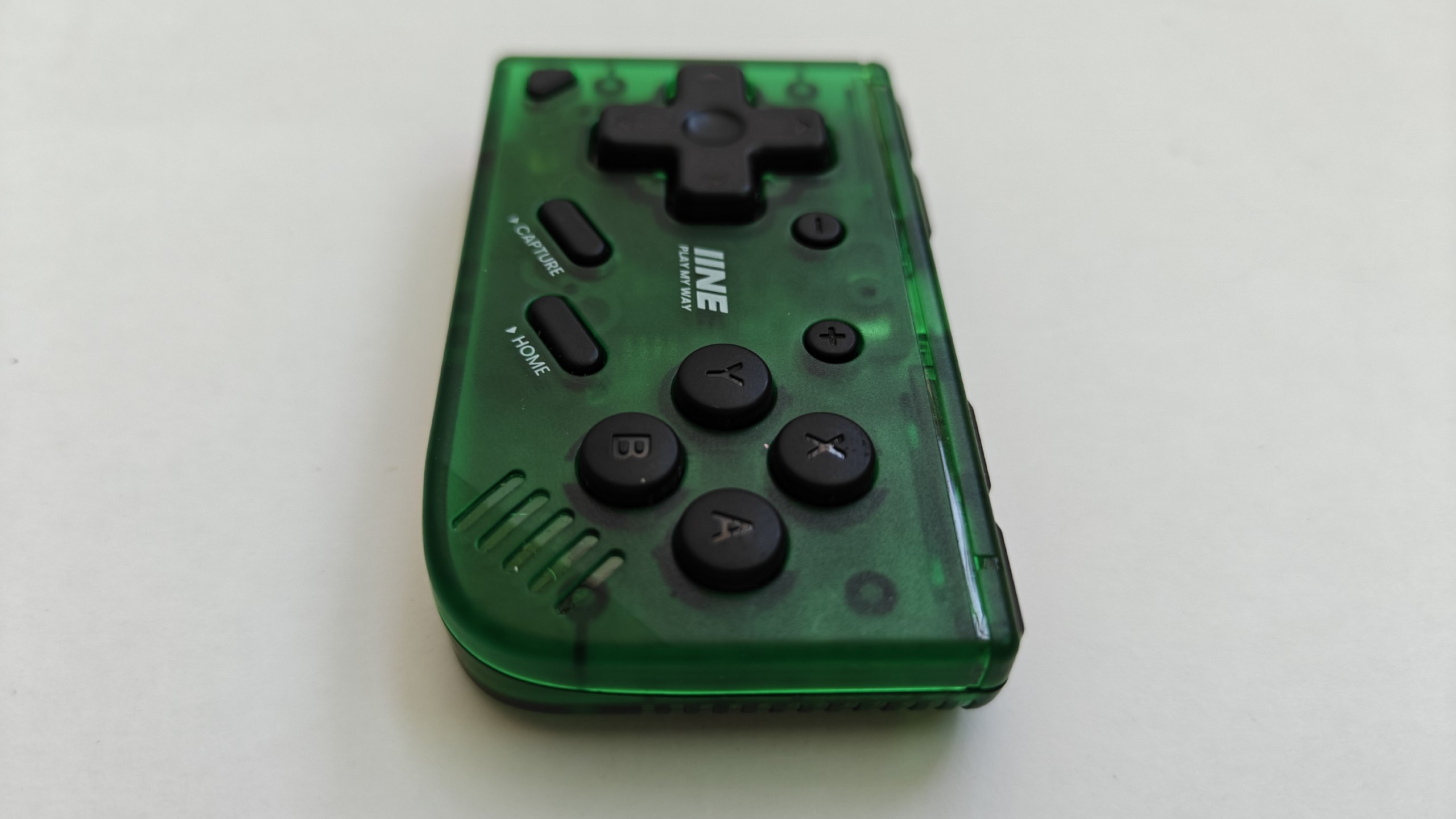

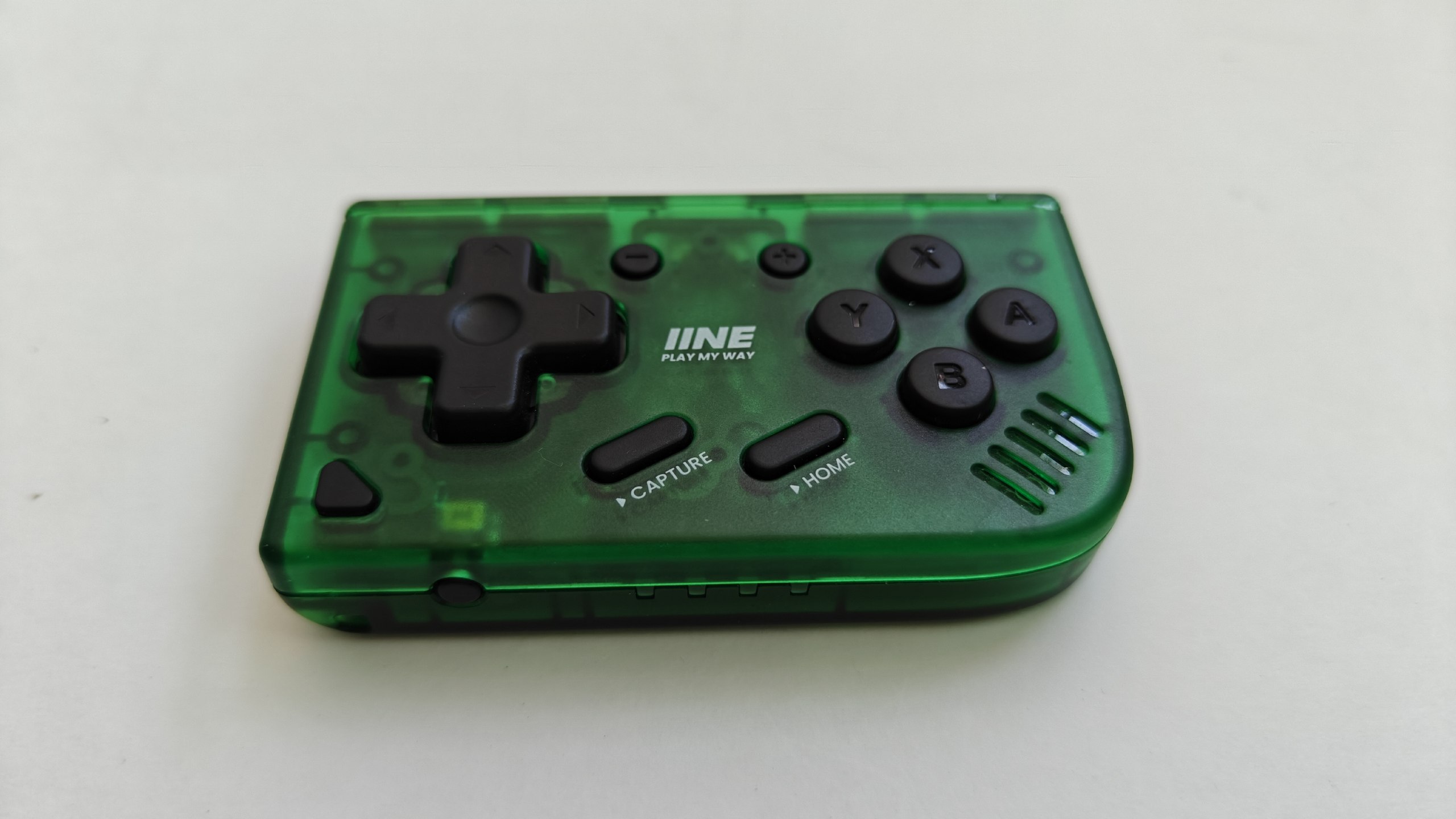

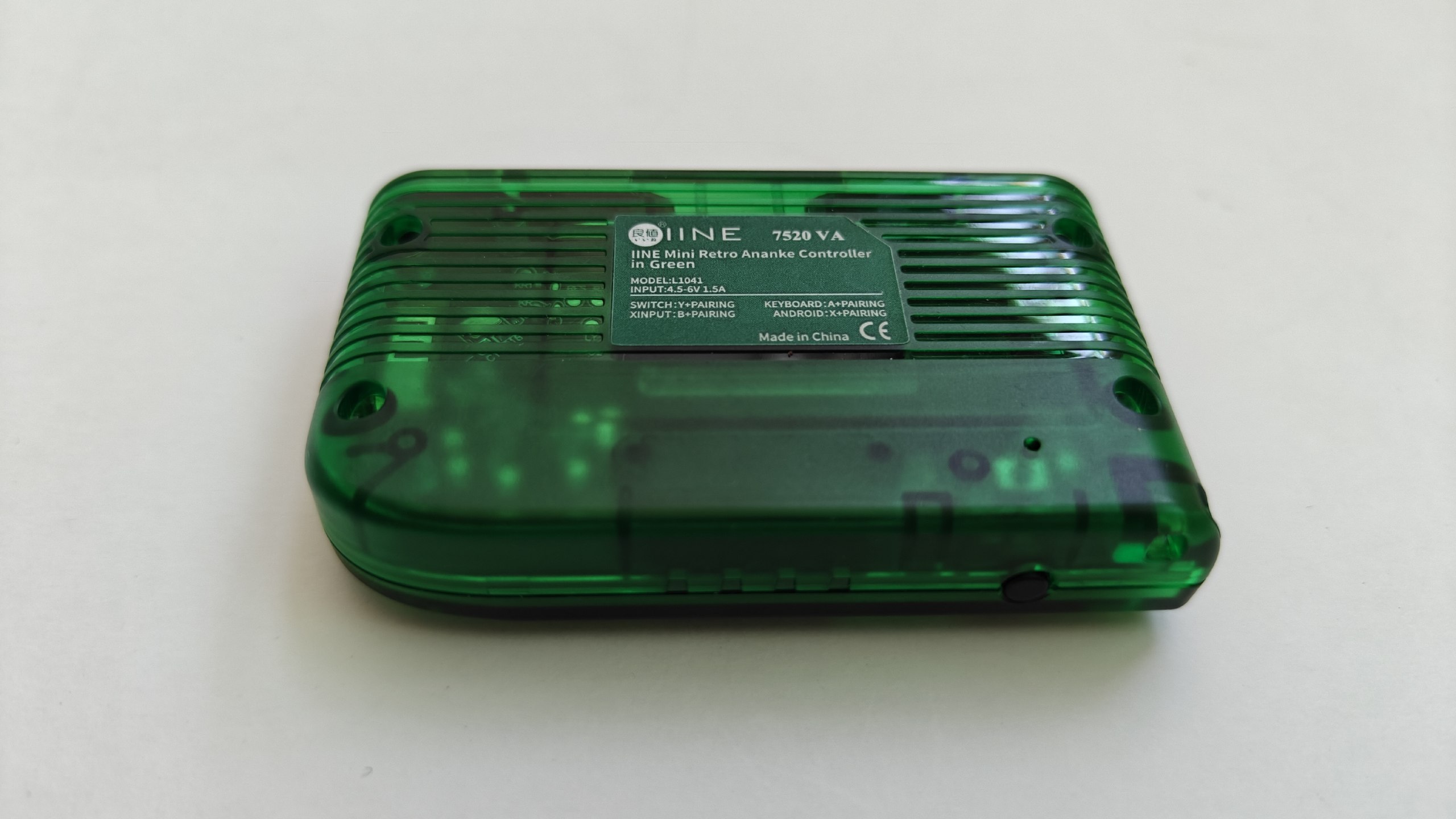

良值迷你手柄透绿色-L1041

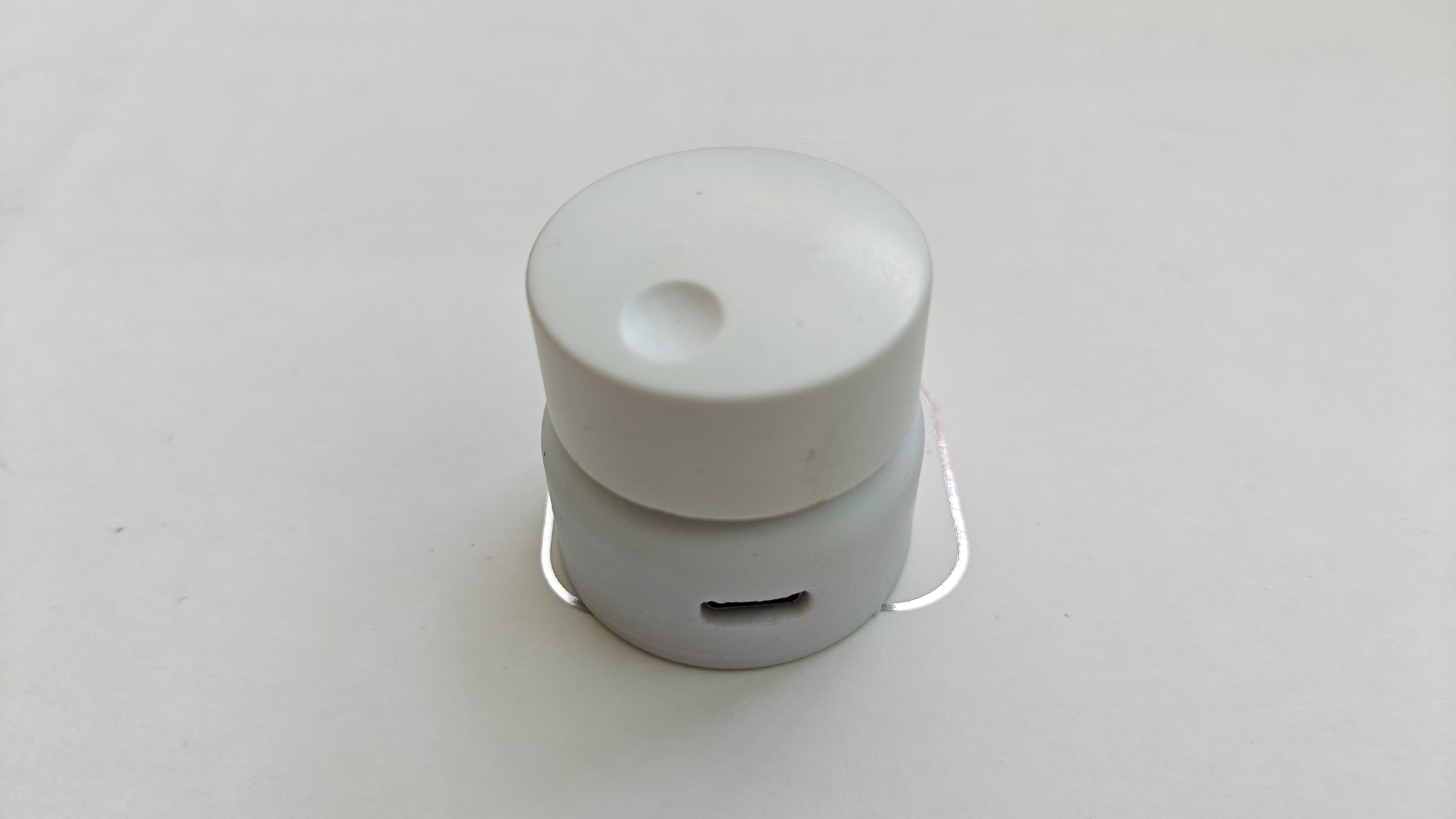

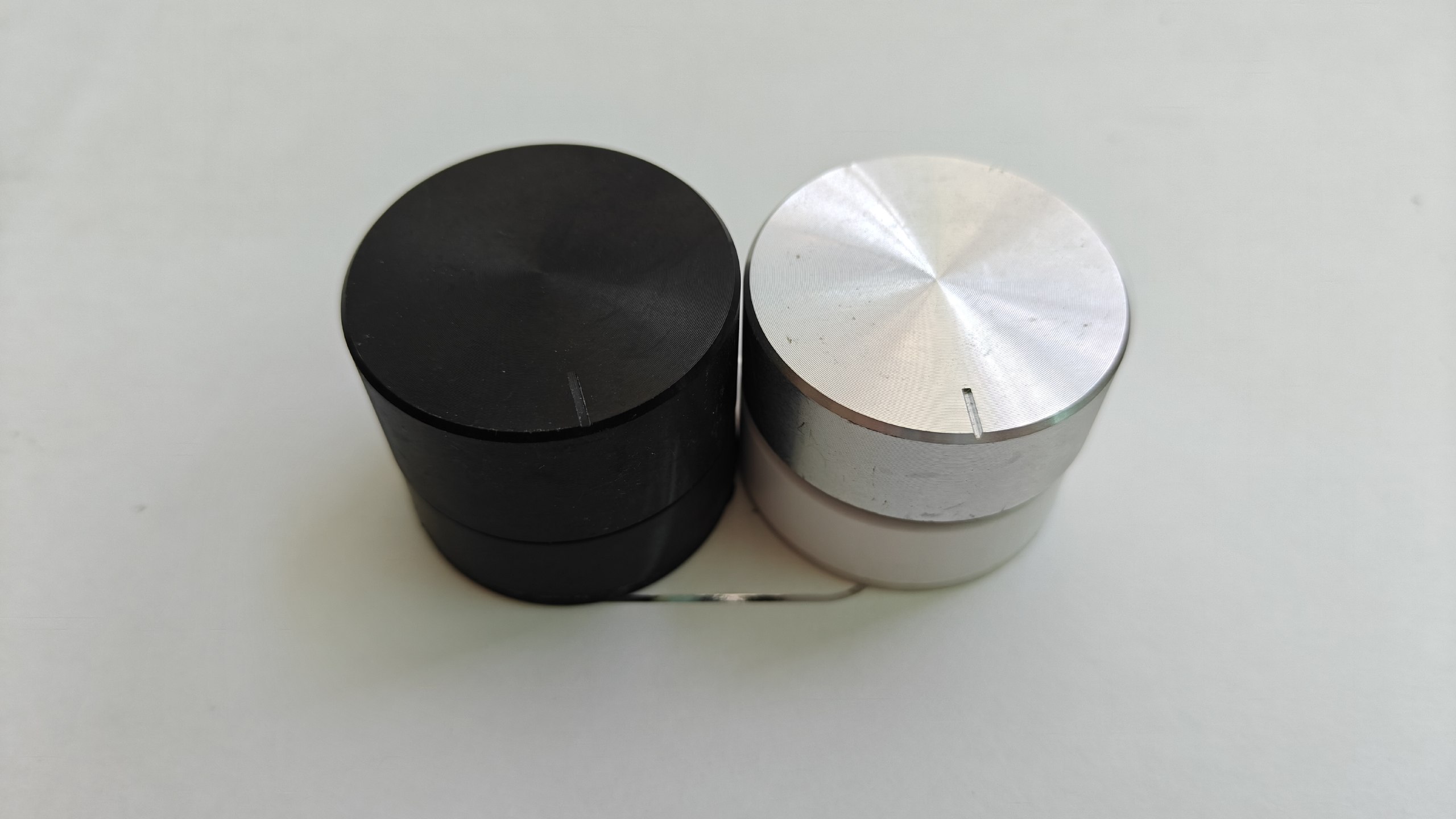

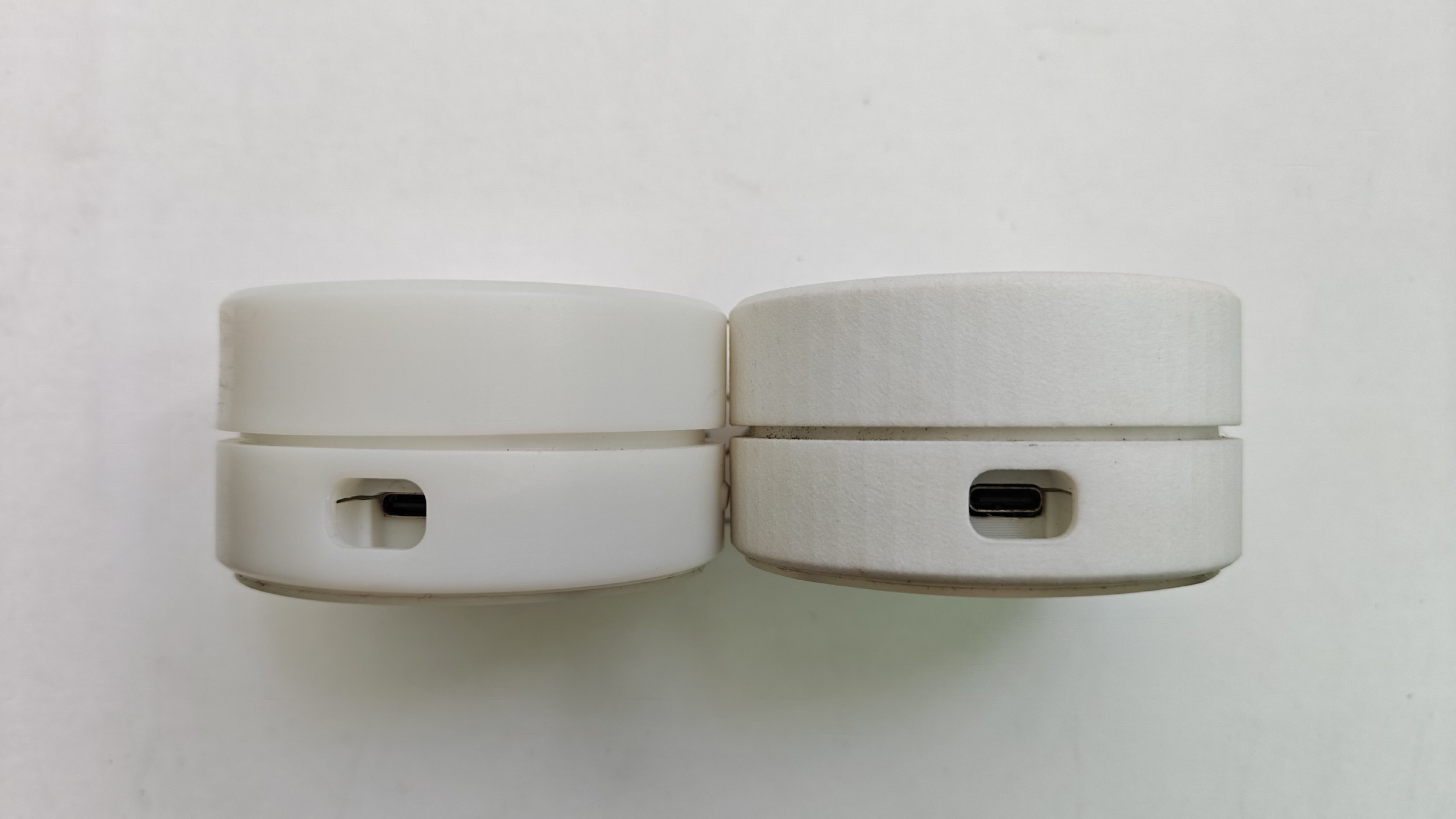

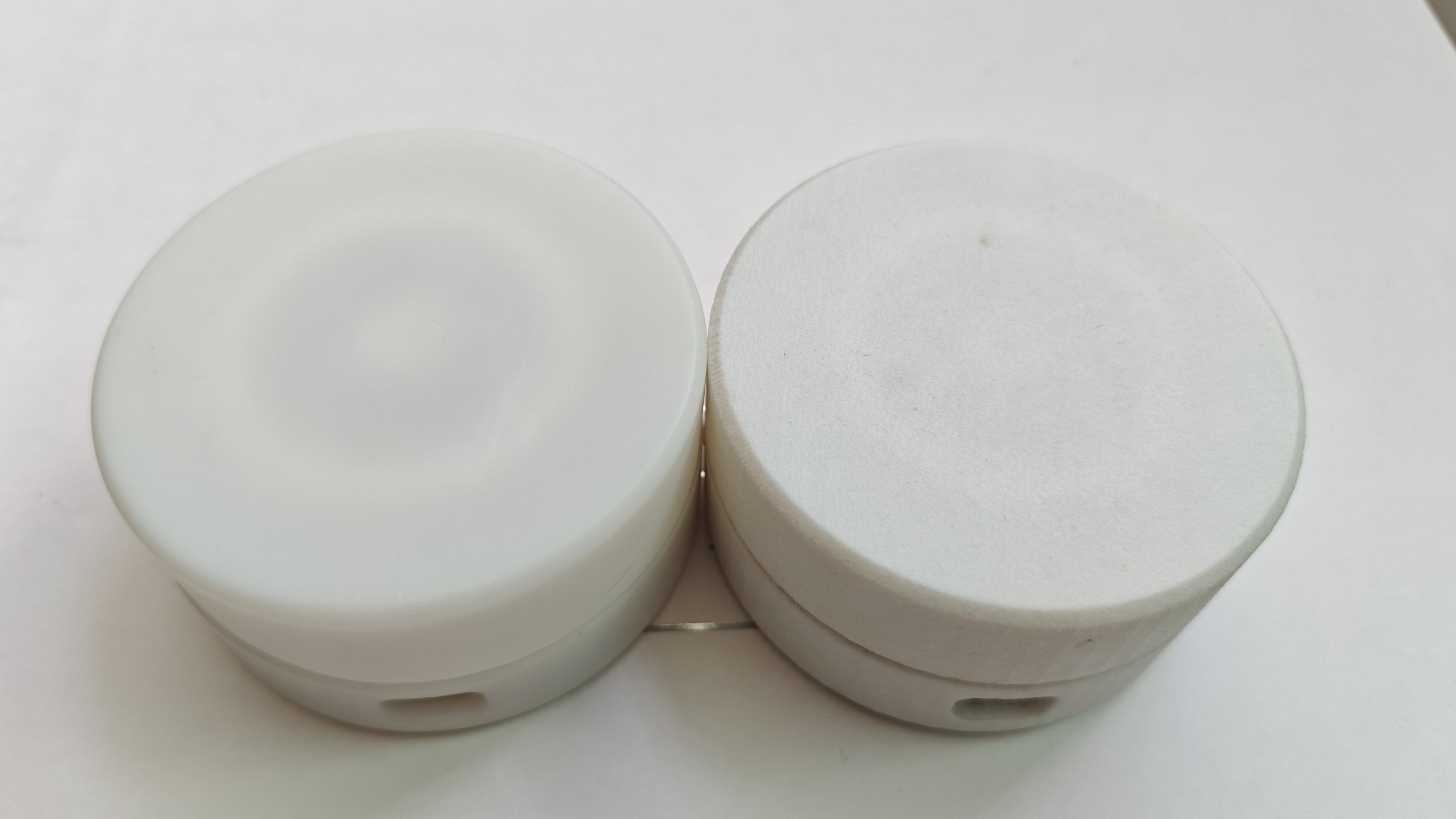

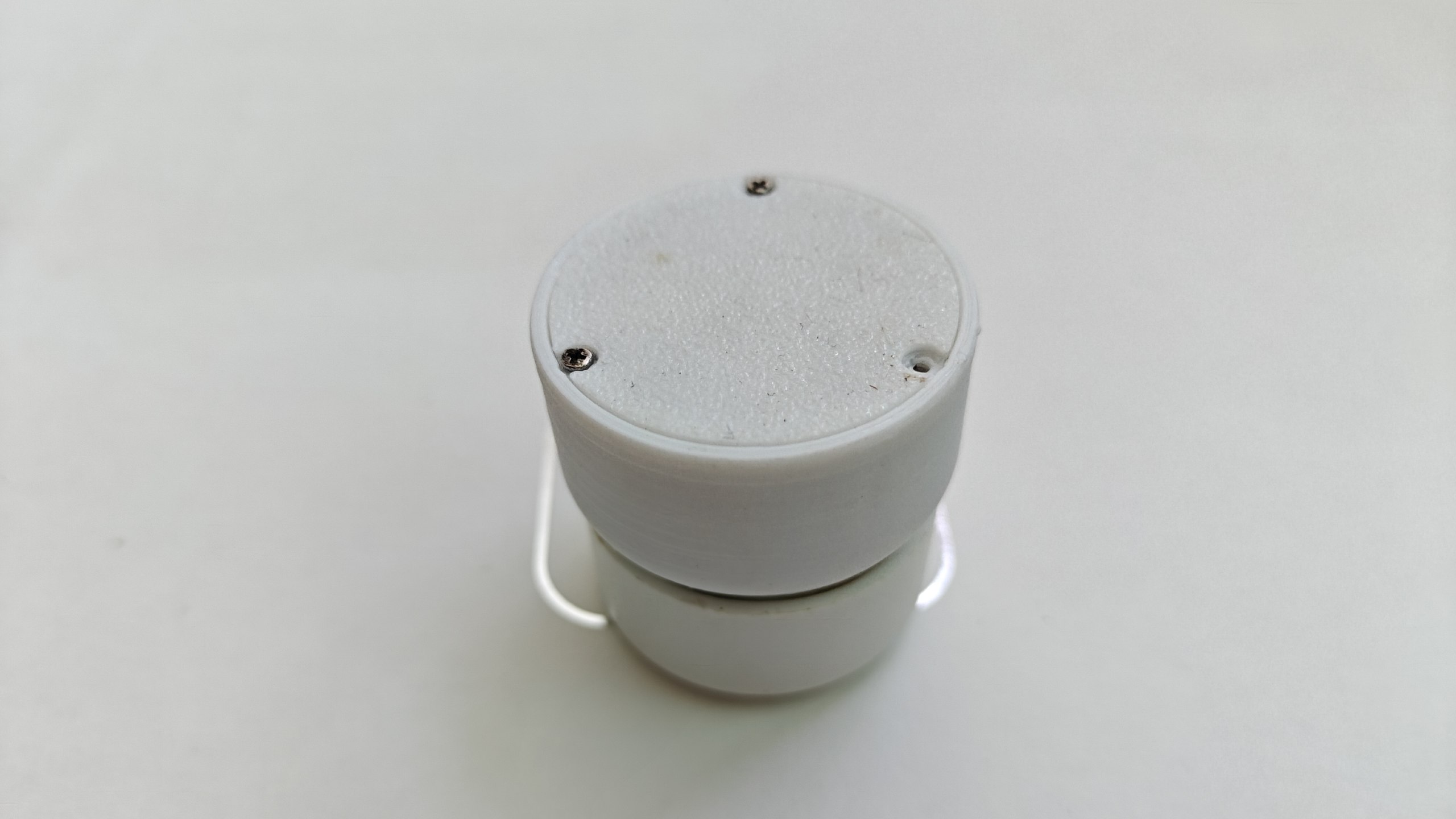

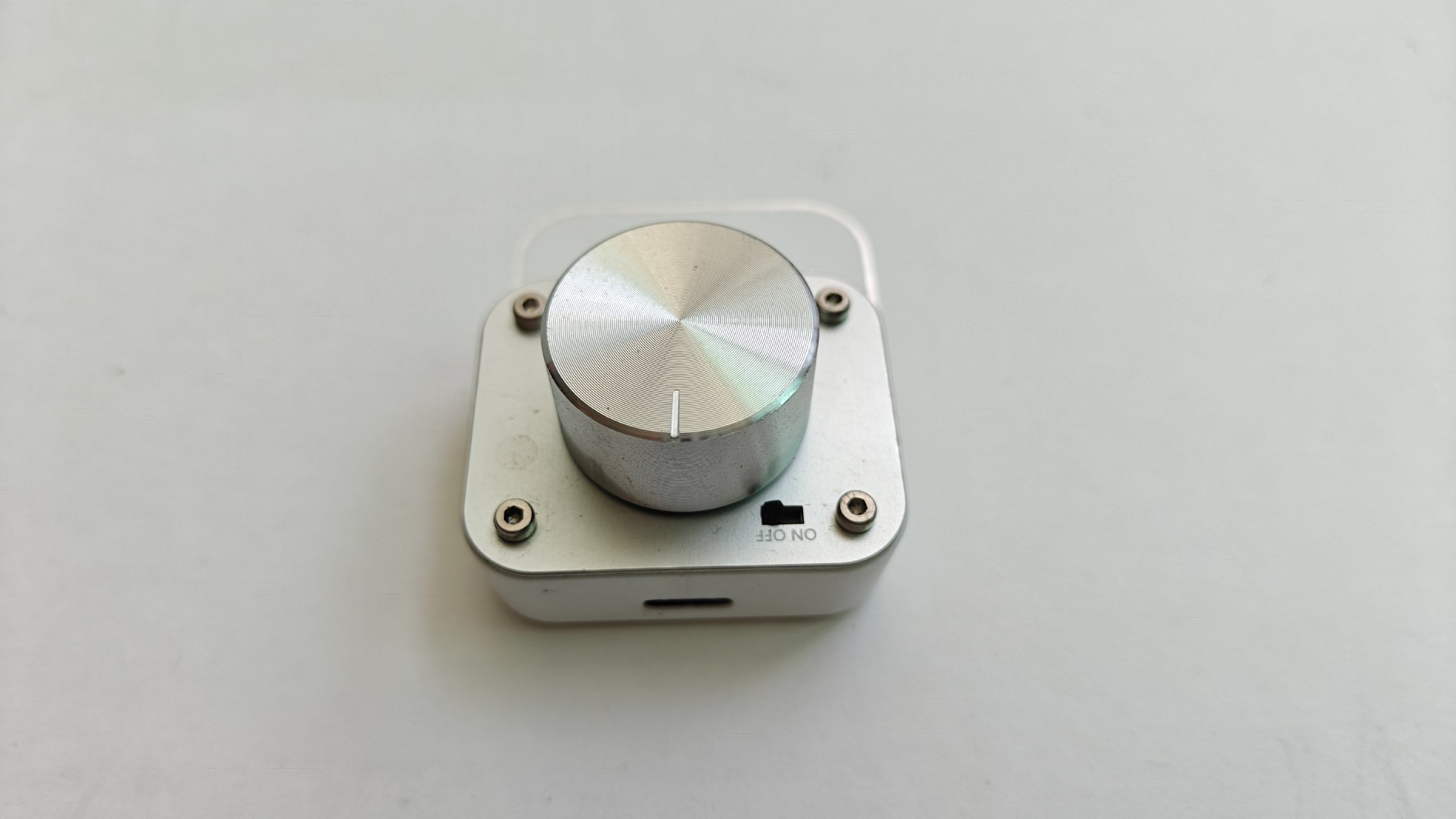

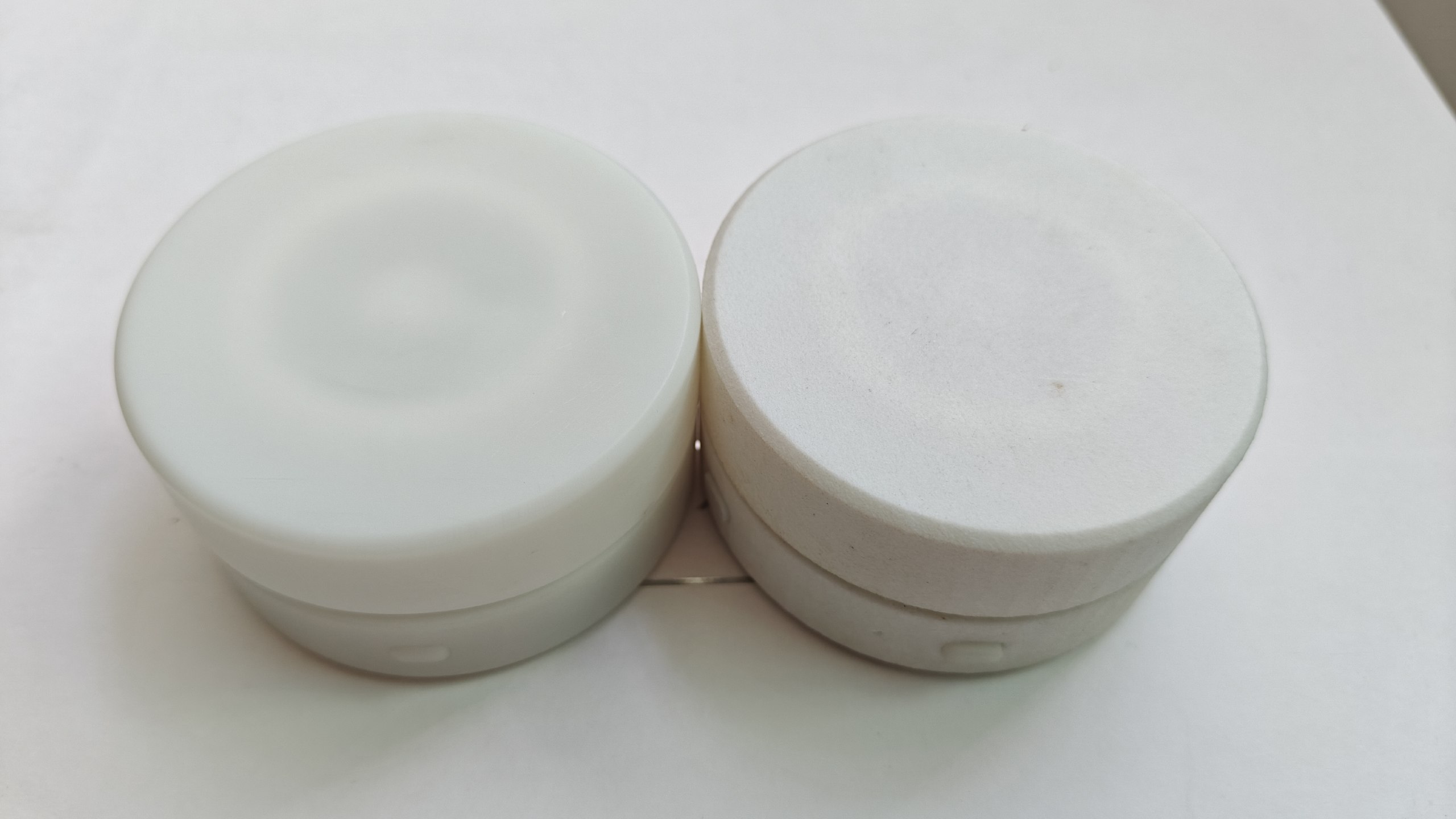

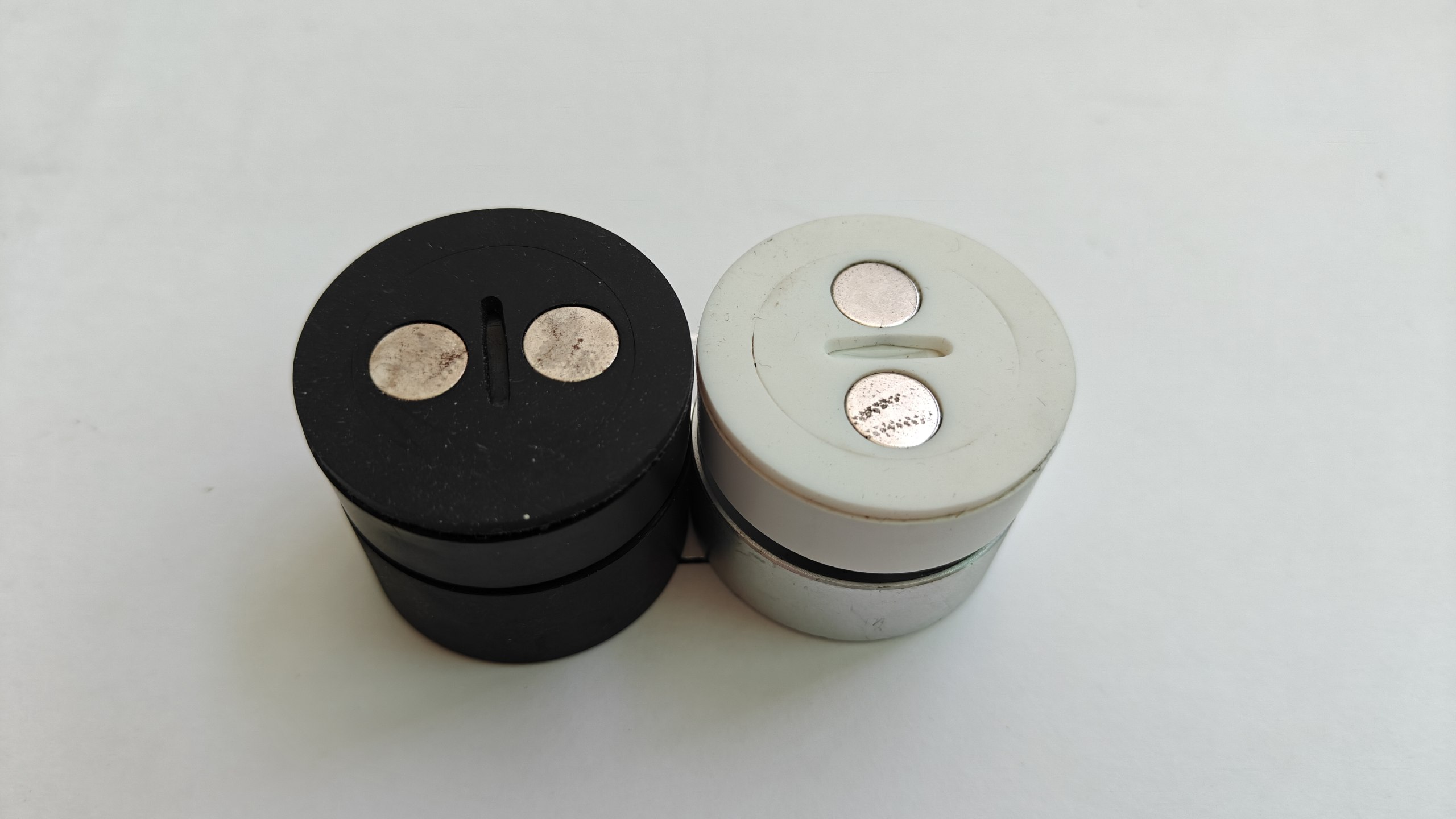

自制外壳旋钮直径70 高35 内部旋钮为理启科技电子旋钮结构

外壳打印数据，参考的设计是国外的Neo Knob KN01（但是只能作为有线使用局限性很大），受限成本未能使用CNC外壳，但是大小参考的，我自己制作的外壳理念就是根据这个模型来的，自己使用了solidwork设计的外壳，内部的旋钮我选择的成品是淘宝的理启科技电子旋钮（有无线蓝牙2.4G可选）成本是38元，我用了嘉立创打印优惠，最终花费50元打印了总共五个部件（打印的材质为1172pro白色），额外还需要购买的材料是螺丝（M2*14）和螺母（2*5*4）以及NSK 6808 DDU VV胶封轴承轻触开关（3*6*5 两脚）电池（503048-800毫安）和记得自己自备电烙铁和热熔胶工具维修飞线

我放了原始外壳原始数据可以自己在solidwork修改即可，还有就是打印版本。

并未这个版本改为了将EC11按压的功能变成了侧边的轻触开关，彻底把按压改为了旋转，这样是为了避免旋转的时候在水平面,上盖旋转晃动的毛病，这个设计理念来自国外的Neo Knob KN01。但是由于内部的原型是成品，导致无法做到旋钮旋转时没有任何晃动，但是已经极限的避免了旋转晃动。

在底盖用电烙铁压入四个螺母

特别要注意的点就是组装的时候先把理启科技电子旋钮拆了后，把EC11的一边三个引脚A、B 引脚：负责旋转编码，C引脚负责接地，另一边两个引脚的S1 和 S2就是负责按压功能，用维修飞线焊接到两脚轻触开关上，这两个引脚在内部就是一个独立的瞬态开关，只有当向下按压旋钮时才会导通。

把用800毫安的新电池替换旧电池

放入NSK的轴承

记得先把EC11编码器的梅花柄完美的插入旋钮上盖内槽中后

然后先用热熔胶在下盖去固定

特别注意：

注意项目1⚠️：由于上盖的兼容梅花柄的3D设计数据有点错误，内直径偏小于EC11的梅花柄和实际3d打印带来的生产中的数据不够吻合，导致梅花柄插入非常紧，所以记得自己用工具把内径扩大一点。或者自己拿我的原始数据修改下

注意项目2⚠️：一定要注意，使用热熔胶的时候一定要先把NSK轴承放入底座中，梅花柄插入上盖后，保证梅花柄是正中心的，然后热熔胶在固定底座下方先固定一下，才能去用热熔胶处理底座上面的EC11编码器固定，如果你是先用热熔胶处理底座上面，导致上盖对不准梅花柄中心，那完蛋了。

TYPE-C口我放大了一些大部分C口线都可以直接插入充电，建议使用的充电头为5V1A（可以去拼多多或者淘宝工厂买一个几块钱），因为很多diy和小产品是没有电路保护，为了防止烧坏，小型的数码产品最好使用5W的充电头。
